5.1.6. Система охлаждения

Рис. 4.16. Схема соединения радиаторов отопителя с краником и электронасосом: I — схема соединения с одним отопителем (для ГАЗ-2705); II — схема соединения с двумя отопителями (для ГАЗ-2705 «КОМБИ» и автобусов); 1 — сливной краник системы охлаждения двигателя; 2 — краник отопителя с электроприводом; 3 — электронасос системы отопления; 4 — радиатор дополнительного отопителя; 5 — радиатор отопителя; 6 — отводящий шланг радиатора отопителя; 7 — тройник; 8 — пробка тройника; 9 — корпус термостата; 10 — термостат; 11 — датчик температуры охлаждающей жидкости; 12 — радиатор; 13 — сливная пробка радиатора; 14 — вентилятор; 15 — насос охлаждающей жидкости

Система охлаждения (рис. 4.16) — жидкостная, закрытая, с принудительной циркуляцией, состоит из водяной рубашки в блоке и головке цилиндров двигателя, насоса охлаждающей жидкости, радиатора, расширительного бачка, вентилятора, термостата, пробки расширительного бачка, кожуха вентилятора, сливных краника и пробки.

В схему системы охлаждения включен радиатор 5 отопителя кабины, а для автобусов и ГАЗ-2705 «Комби», кроме того, радиатор 4 дополнительного отопителя и электронасос 3.

Рис. 9.23. Замер положения шестерни привода в выключенном состоянии

На автомобиле установлен краник 2 радиатора отопителя с электроприводом. В одном корпусе располагается краник, соединенный через механический редуктор микроэлектродвигателем, включаемым ручкой 1 (см. рис. 9.23). Краник имеет два положения — полностью открыт или полностью закрыт. До поворота рукоятки на 90° вправо от исходного положения кран закрыт, при дальнейшем повороте рукоятки вправо до упора — кран открыт. Пользование краником — см. раздел «Отопление и вентиляция кузова».

В сливной ветви радиатора отопителя в самой верхней ее точке расположен тройник 7 (рис. 4.16). Тройник расположен в кабине под панелью приборов с правой стороны. В вывернутом на 2—3 оборота положении пробки 8 (см. рис. 4.16) тройника происходит сообщение системы отопления с атмосферой, что позволяет полностью исключить воздушные пробки при заполнении системы охлаждения двигателя и системы отопления рабочей жидкостью.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ двигателя и экономичность его работы. Оптимальная температура охлаждающей жидкости (85—90° С) поддерживается при помощи термостата, действующего автоматически, и чехла на облицовке радиатора.

Для контроля температуры охлаждающей жидкости имеется указатель температуры, датчик которого ввернут в патрубок термостата, находящийся на головке цилиндров. Кроме того, на щитке приборов имеется сигнализатор, загорающийся красным светом при повышении температуры жидкости выше 105° С. Датчик сигнализатора находится в задней крышке головки цилиндров. При загорании сигнализатора следует немедленно установить и устранить причину перегрева.

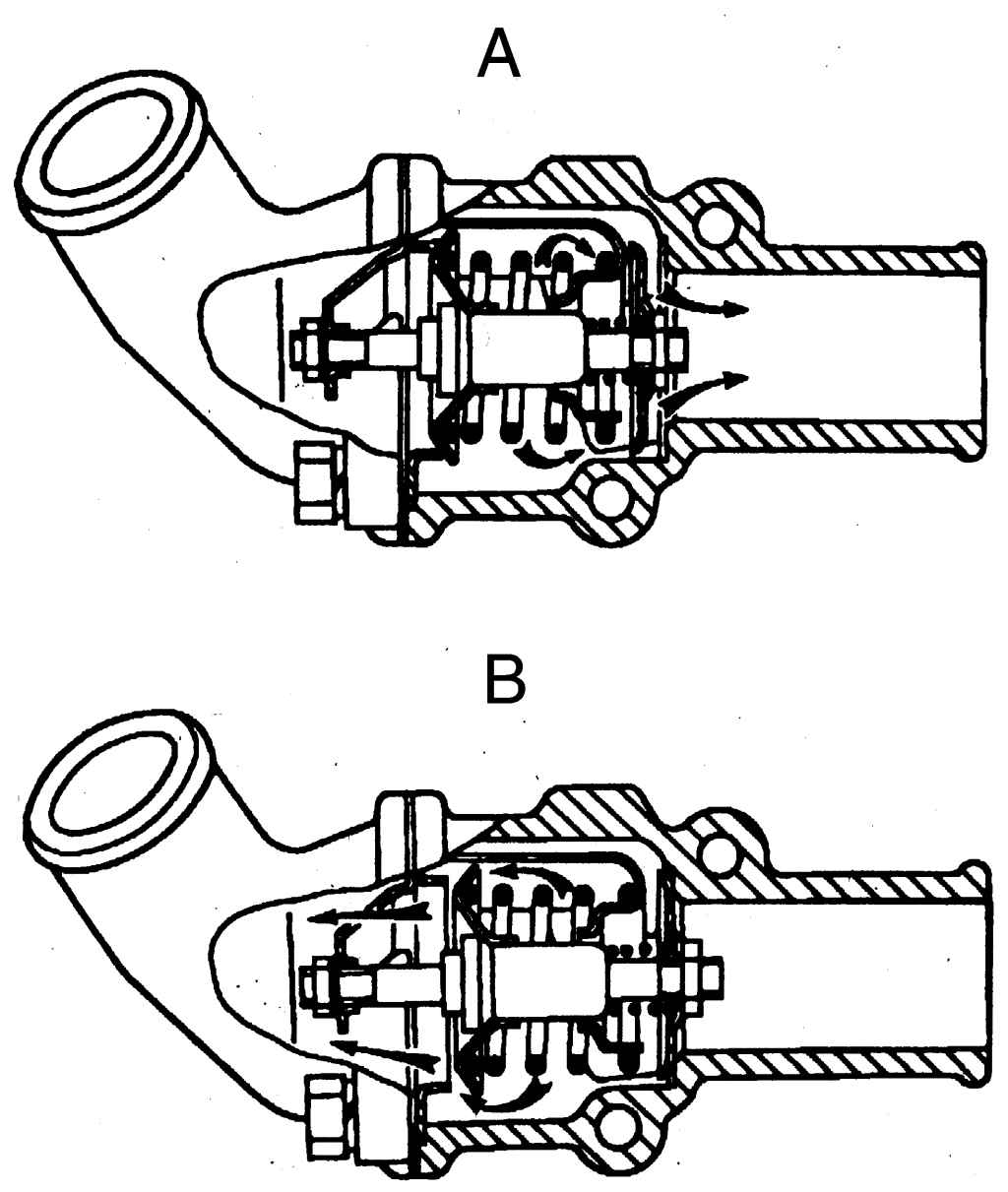

Рис. 4.17. Работа термостата: А — термостат закрыт; В — термостат открыт

Термостат (рис. 4.17) с твердым наполнителем, двухклапанный, типа ТС-107-01, расположен в выходном патрубке головки цилиндров и соединен шлангами с насосом охлаждающей жидкости и радиатором.

Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78—82° С. При температуре 94° С он уже полностью открыт. При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя. При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор. В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Для поддержания оптимального температурного режима двигателя при отрицательных температурах окружающего воздуха необходимо закрывать облицовку радиатора чехлом.

Ни в коем случае нельзя снимать термостат. В холодное время года двигатель без термостата прогревается долго и работает при низкой температуре охлаждающей жидкости. В результате ускоряется его износ, увеличивается расход топлива, происходит обильное отложение смолистых веществ в двигателе, а также не обеспечивается нормальная температура воздуха в кабине автомобиля.

В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по малому кругу (через рубашку охлаждения двигателя), минуя радиатор. В результате это приведет к перегреву двигателя.

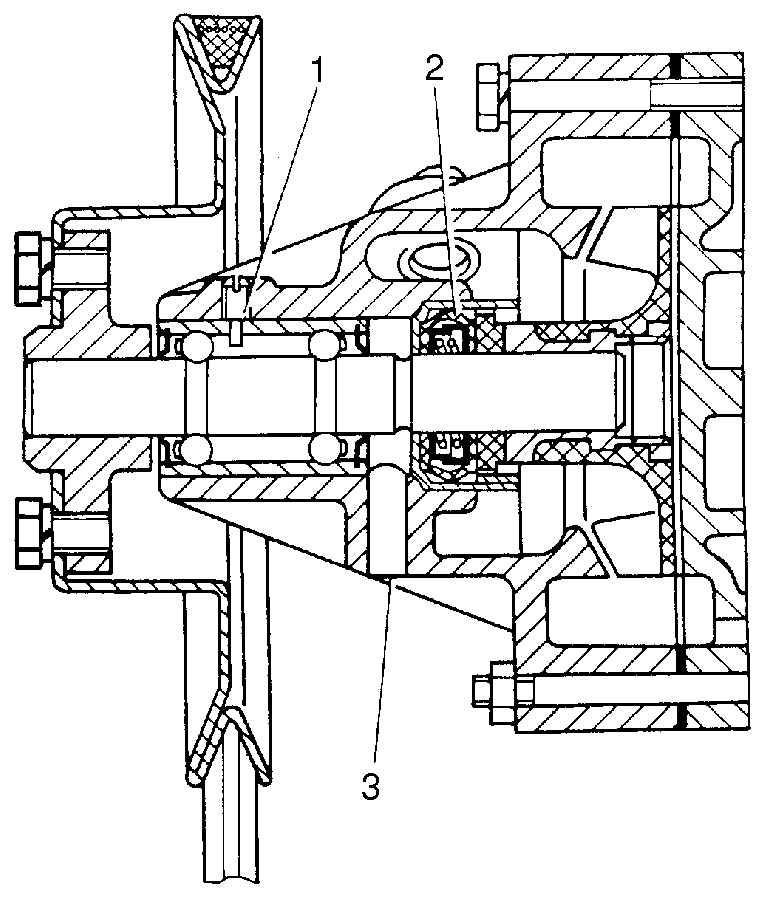

Рис. 4.18. Насос охлаждающей жидкости: 1 — фиксатор; 2 — сальник с уплотнительной шайбой; 3 — контрольное отверстие для выхода охлаждающей жидкости

Рис. 4.19. Ремни привода вспомогательных агрегатов: 1 — привод водяного насоса; 2 — шкив натяжного ролика; 3 — шкив привода вентилятора; 4 — шкив коленчатого вала; 5 — шкив привода генератора

Насос охлаждающей жидкости (рис. 4.18) — центробежного типа. Подшипник насоса отделен от охлаждающей жидкости самоподжимным сальником неразборной конструкции. Жидкость, просочившаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 3, которое необходимо периодически очищать. Подшипник насоса от перемещения удерживается фиксатором 1, который завернут до упора и закернен. Подшипник заполняется смазкой при сборке, и в процессе эксплуатации добавления смазки не требуется. Шкив насоса охлаждающей жидкости приводится во вращение вместе со шкивом генератора одним клиновым ремнем от шкива коленчатого вала (рис. 4.19).

Вентилятор — шестилопастный, пластмассовый. Приводится во вращение от коленчатого вала клиновым ремнем. Вентилятор вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками.

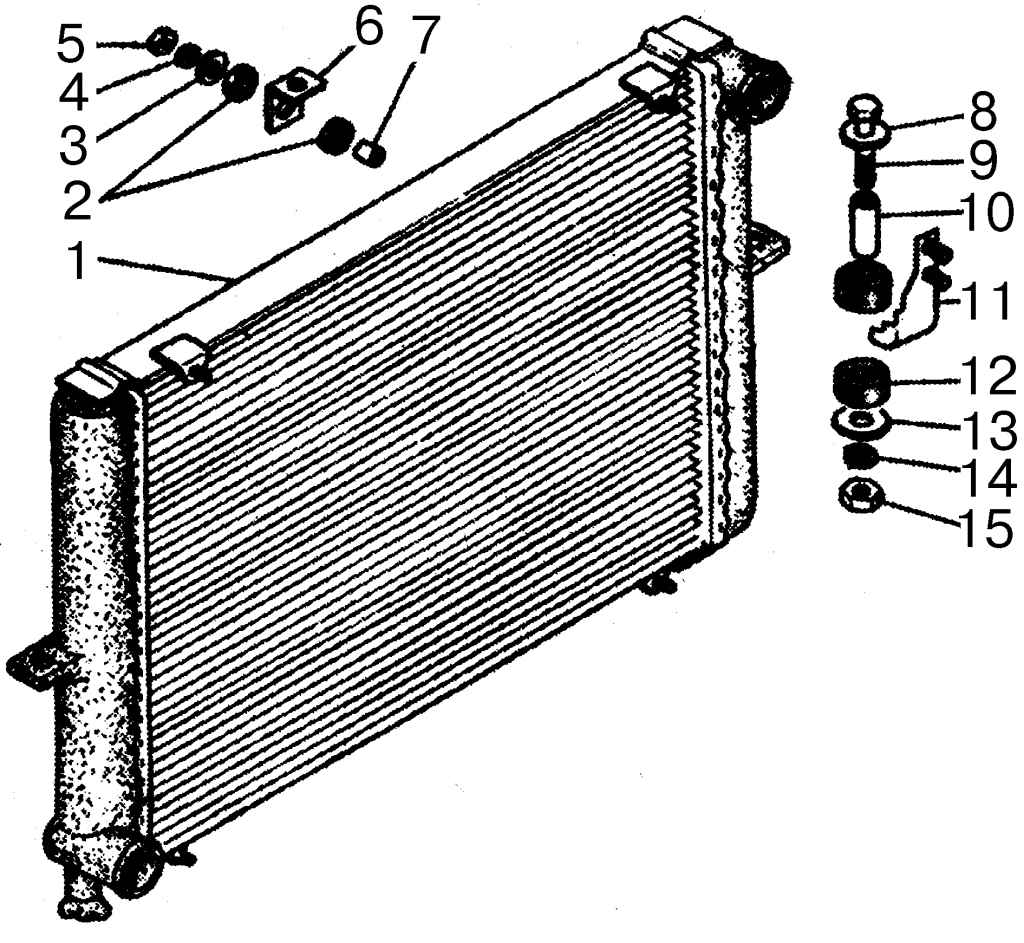

Рис. 4.20. Радиатор: 1 — радиатор; 2, 3, 4, 8, 13 и 14 — шайбы; 5 и 15 — гайки; 6 и 11 — кронштейны; 7, 10 — втулка; 9 — болт; 12 — подушка

Радиатор (рис. 4.20) — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу пластмассовых бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля. На правом бачке (по ходу автомобиля) в нижней части имеется сливная пробка для слива охлаждающей жидкости.

Расширительный бачок — пластмассовый, соединен шлангом с патрубком, подводящим охлажденную жидкость от радиатора к двигателю, и трубкой — с патрубком термостата и левым бачком радиатора. На бачке имеется метка MIN — нижний допустимый уровень охлаждающей жидкости в бачке. Расширительный бачок закрыт резьбовой пробкой, поддерживающей повышенное давление в системе охлаждения.

Пробка расширительного бачка, герметически закрывающая систему охлаждения, имеет два клапана: паровой, открывающийся при давлении 80—110 кПа (0,8—1,1 кгс/см²), и воздушный, открывающийся при разрежении 1,0—10 кПа (0,01—0,1 кгс/см²).
