5.3. Двигатели ЗМЗ-4061, ЗМЗ-4063

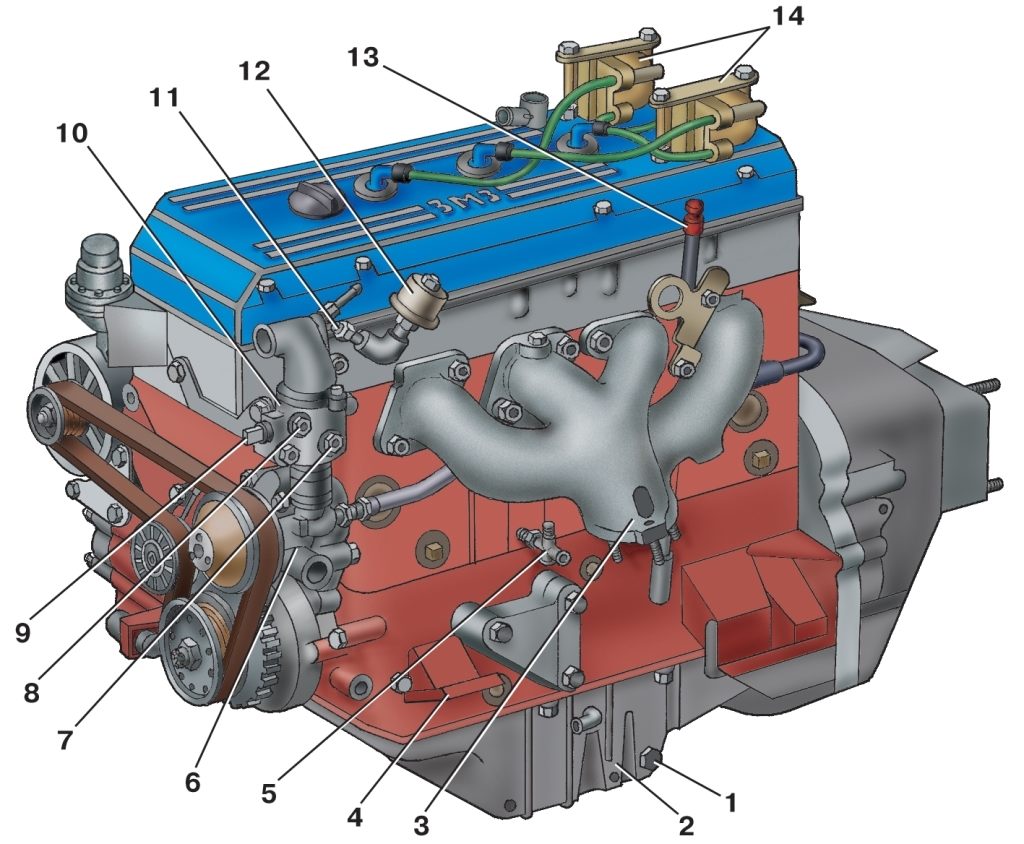

Рис. 4.110. Двигатели мод. ЗМЗ-4061 и ЗМЗ-4063 (вид с левой стороны): 1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания

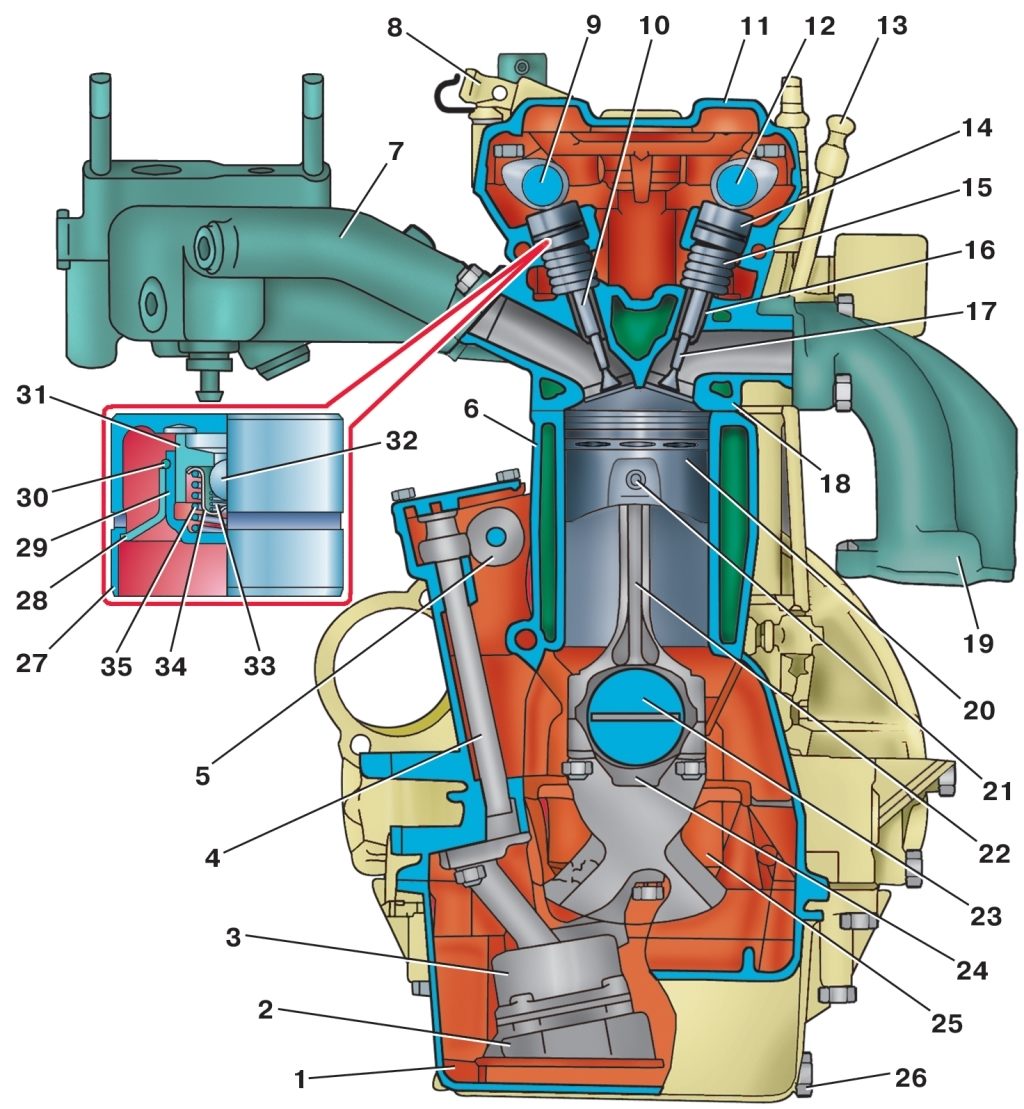

Рис. 4.112. Поперечный разрез двигателей мод. ЗМЗ-4061 и ЗМЗ-4063: 1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина

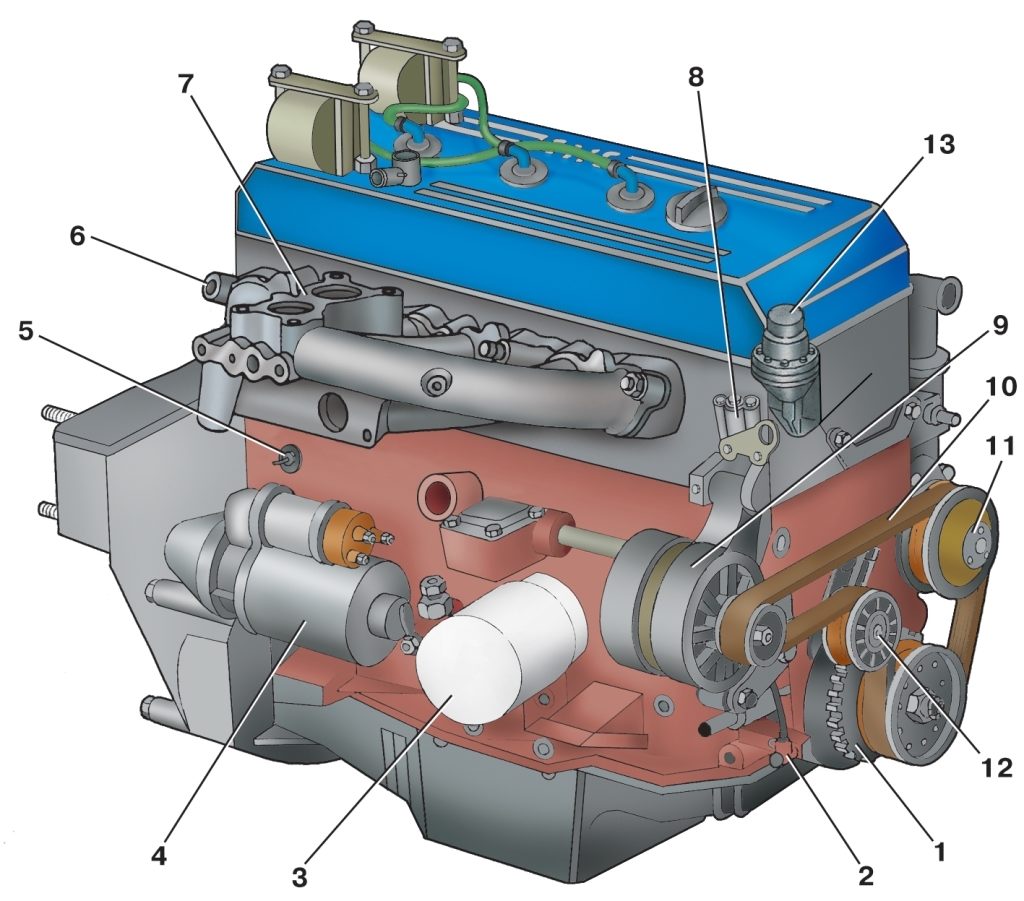

Рис. 4.111. Двигатели мод. ЗМЗ-4061 и ЗМЗ-4063 (вид с правой стороны): 1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос

Двигатели ЗМЗ-4061, ЗМЗ-4063 — карбюраторные, четырехцилиндровые, рядные с микропроцессорной системой управления зажиганием. Общий вид двигателей показан на рис. 4.110, 4.111. Поперечный разрез двигателей показан на рис. 4.112.

Основными конструктивными особенностями двигателей являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырех клапанов на цилиндр (двух впускных и двух выпускных), повышение степени сжатия до 9,3 за счет камеры сгорания с центральным расположением свечи.

Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов — цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (насоса охлаждающей жидкости и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Микропроцессорная система управления зажиганием позволяет корректировать угол опережения зажигания, в том числе по параметру детонаций при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые показатели — мощностные, экономические и токсичности отработавших газов.
