16.4.5. Снятие и установка двигателя стеклоочистителя (сзади)

Порядок работ для автомобилей с кузовом хэтчбек и комби различен.

Снятие и установку двигателя стеклоочистителя (сзади) для автомобилей с кузовом хэтчбек проводите следующим образом:

- отсоедините «массовый» провод и снимите рычаг стеклоочистителя в следующем порядке:

1) снимите пластмассовую крышку и ослабьте на два оборота гайку под ней;

2) отожмите рычаг от стекла и переместите в сторону, чтобы высвободить из конусного седла;

3) полностью отверните гайку и снимите рычаг;

- отверните облицовку с внутренней стороны задней двери (крепится десятью болтами — шесть на одной стороне и четыре на другой стороне);

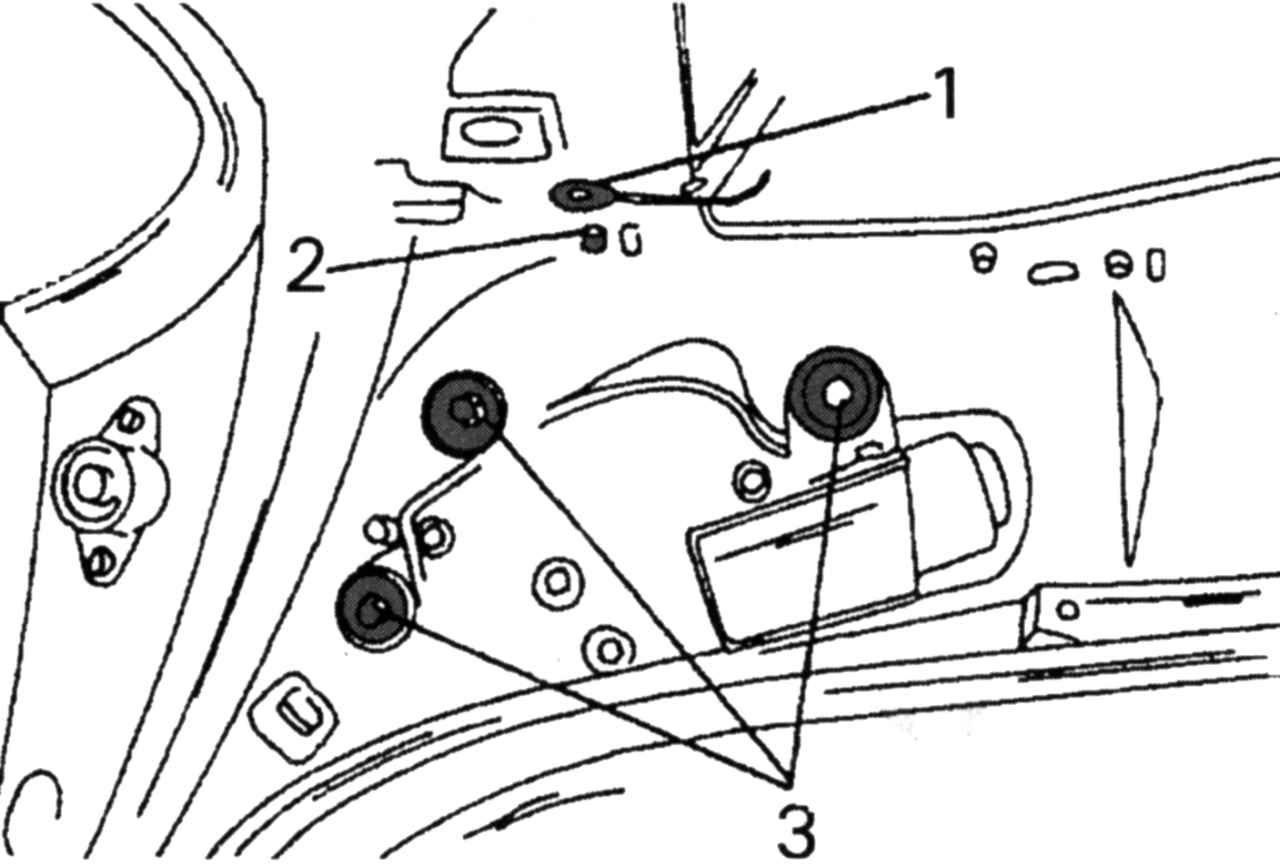

Рис. 295. Крепление заднего двигателя стеклоочистителя: 1 — «массовый» провод; 2 — многоконтактный штекерный разъем; 3 — крепежные болты

- после этого можно увидеть детали, показанные на рис. 295, с указанием порядка их снятия;

- отверните три болта крепежной пластины и снимите весь блок;

Сборку проводите в обратном порядке с учетом следующего:

- затяните болты монтажной пластины и болты двигателя стеклоочистителя моментом 8 Н·м;

- затяните гайку шпинделя стеклоочистителя моментом 20 Н·м и снова установите пластмассовую крышку.

Снятие и установку двигателя стеклоочистителя (сзади) для автомобилей с кузовом комби проводите следующим образом:

- снимите рычаг стеклоочистителя, как описано для кузова хэтчбек;

- отожмите осторожно отверткой на верхней стороне открытой задней дверцы шесть предохранительных колпачков и отверните шесть размещенных за ними болтов;

- облицовка крепится в середине четырьмя зажимами, осторожным отгибанием облицовки освободите их;

- отверните «массовый» провод, отсоедините многоконтактный штекерный разъем и освободите провод от крепления, отверните болты крепления рычага стеклоочистителя от задней дверцы, крепежную пластину снимайте после отворачивания трех болтов.

Установку проводите в порядке, обратном снятию. Заверните все болты моментом 8 Н·м. При установке облицовки выровняйте положение четырех зажимов в соответствии с отверстиями и прижмите облицовку. Затем вставьте только шесть болтов и затяните их. Снова установите защитные колпачки.
