16.4.2. Снятие и установка двигателя стеклоочистителя (впереди)

Снятие двигателя стеклоочистителя (впереди) проводите следующим образом:

- включите и выключите двигатель стеклоочистителя;

- снимите рычаги стеклоочистителей, как описано выше;

- снимите пять колпачков и отверните болты крепления панели передка;

- откройте капот и отсоедините «массовый» провод от аккумуляторной батареи;

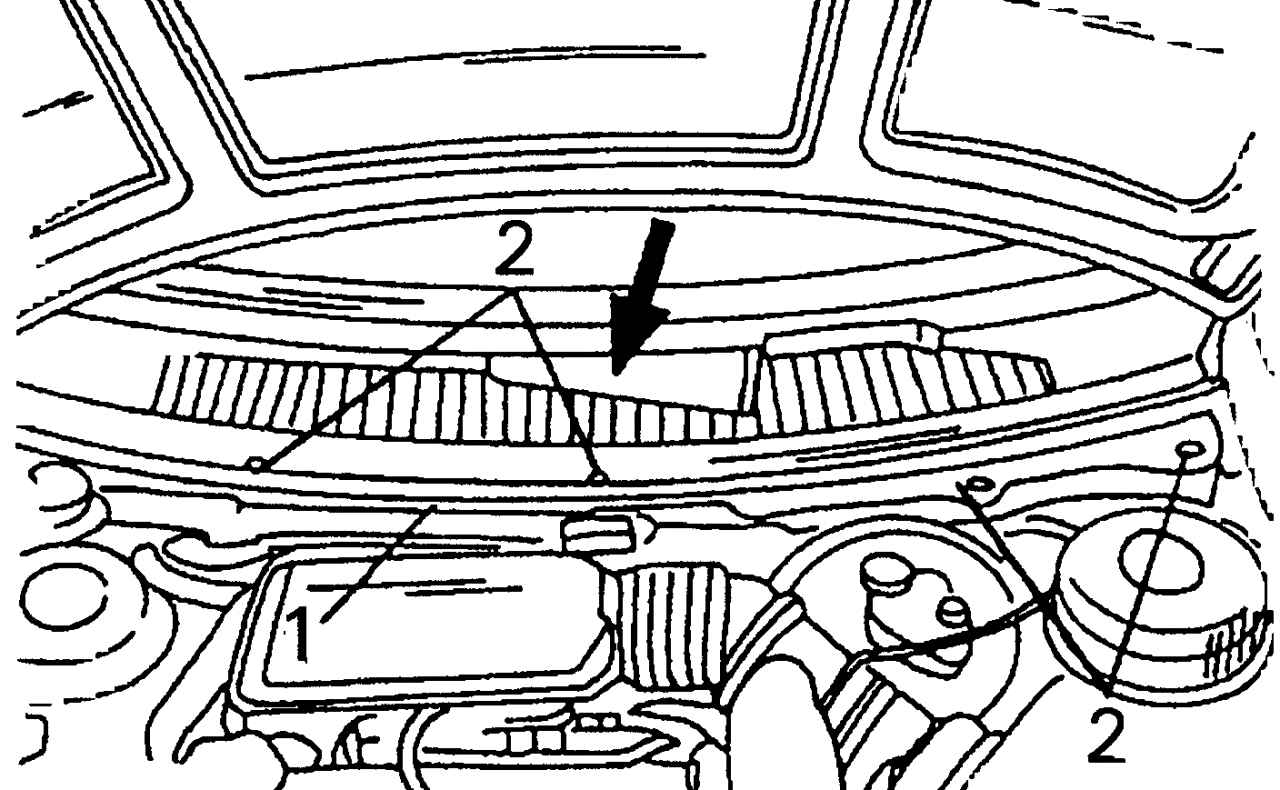

Рис. 292. Снятие панели передка

- согласно рис. 292 осторожно отожмите резиновую прокладку 1 и отверните два болта 2, отсоедините оба крепления панели передка и снимите ее;

- в образовавшемся отверстии найдите три болта привода стеклоочистителя, справа и слева находятся по одному, два других расположены примерно в середине, левее, на задней стороне длинной тяги;

- отожмите тягу и отсоедините от двигателя многоконтактный штекерный разъем;

- пометьте положение плеча кривошипа по отношению к крепежной пластине, отверните гайку рычага, снимите рычаг, двигатель крепится тремя болтами к монтажной пластине, теперь его можно отсоединить.

Установку проводите в порядке, обратном снятию. При установке соблюдайте следующие моменты затяжки, Н·м:

- болты крепления двигателя

- стеклоочистителя        8–12

- установка плеча кривошипа в соответствии с метками и крепление гайки        25

- тяги привода стеклоочистителя        8

- обе гайки рычагов стеклоочистителей        25
