16.4.4. Замена подшипника стеклоочистителя

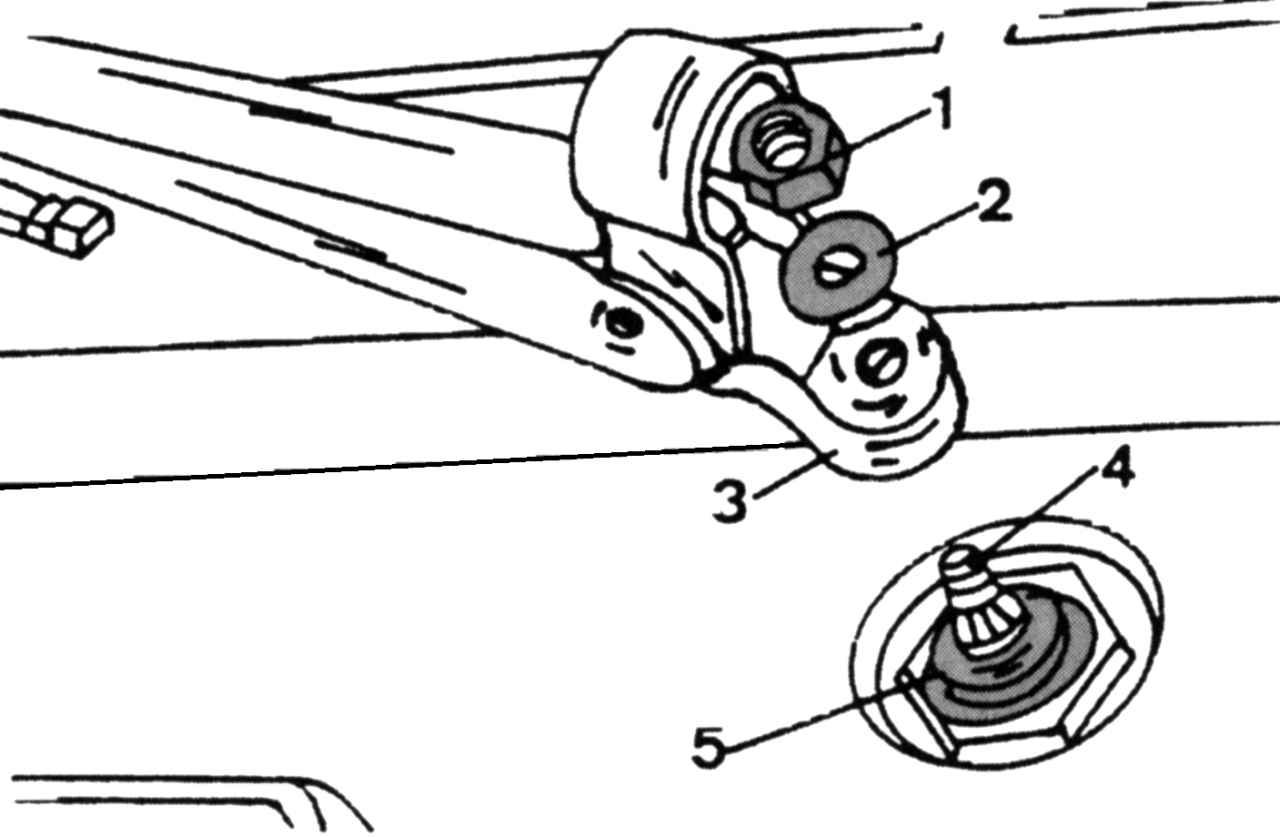

Рис. 294. Снятие и установка рычага стеклоочистителя: 1 — гайка; 2 — шайба; 3 — рычаг стеклоочистителя; 4 — шпиндель стеклоочистителя; 5 — гайка

Перед заменой подшипника стеклоочистителя снимите только аэродинамическую защиту, снимите рычаг стеклоочистителя, как описано выше. На рис. 294 показано, как крепится рычаг на шпинделе.

Замену подшипника стеклоочистителя проводите следующим образом:

- снимите облицовку в моторном отсеке непосредственно под ветровым стеклом, как описано выше;

- отверните болты рычага стеклоочистителя (см. приведенное выше описание) и снимите весь узел стеклоочистителя;

- отожмите привод стеклоочистителя специальным ключом от болтов с шаровой головкой;

- снимите крышку на конце вала шпинделя, отожмите расположенное за ней пружинное стопорное кольцо и снимите обе специальные, а также пружинную шайбы, обратите внимание на их расположение и порядок снятия;

- установите новый шпиндель в обратном порядке, смазав перед сборкой.

Установку проводите в порядке, обратном снятию. Заверните крепление рычага стеклоочистителя моментом 8 Н·м.
