16.4.1. Снятие

Снятие проводите в следующей последовательности:

- установите автомобиль на подъемник или устойчиво закрепите на подставках;

- снимите передний теплозащитный экран;

- отверните гайки крепления каталитического нейтрализатора;

- снимите задний кронштейн;

- опустите автомобиль;

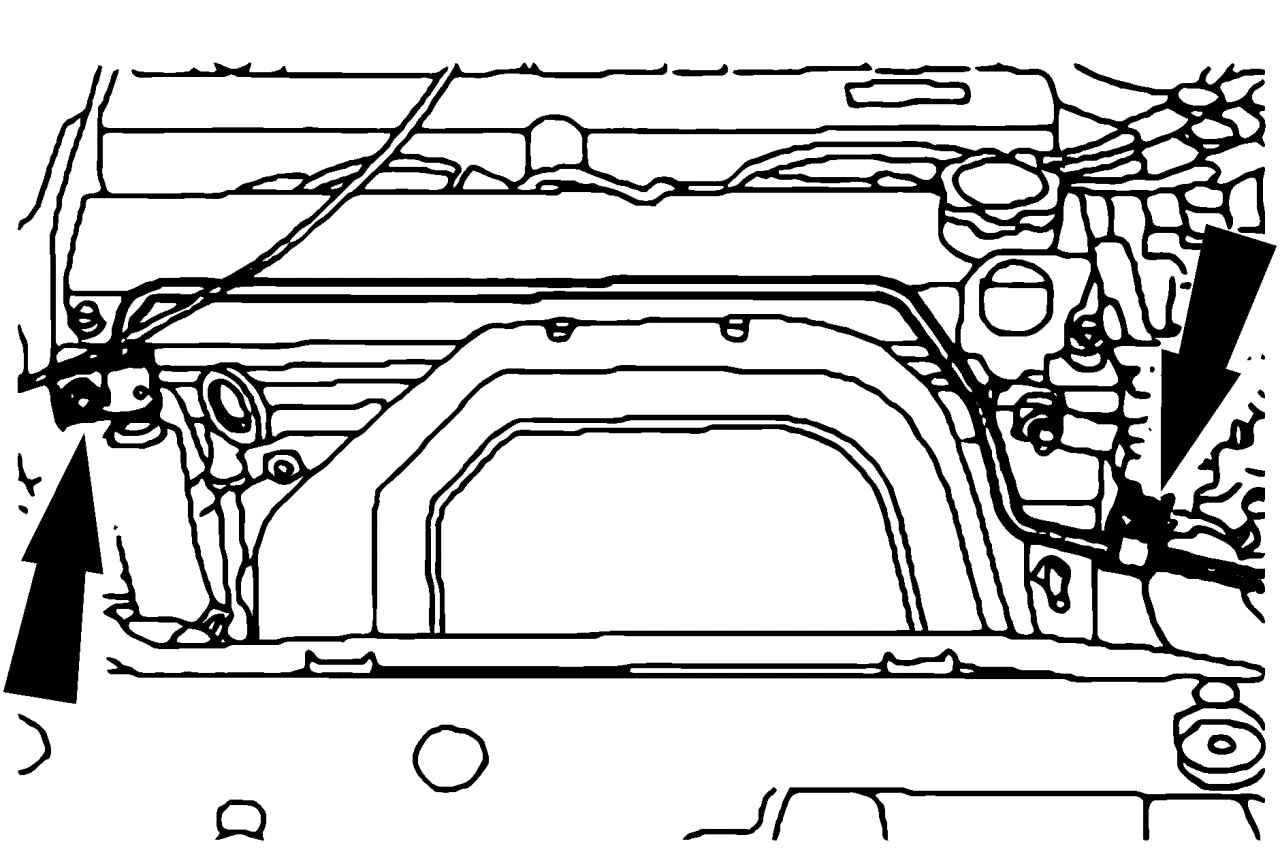

Рис. 319. Снятие трубопровода (двигатель 1.8/2.0)

- снимите трубопровод (рис. 319);

- снимите теплозащитный экран с выпускного коллектора;

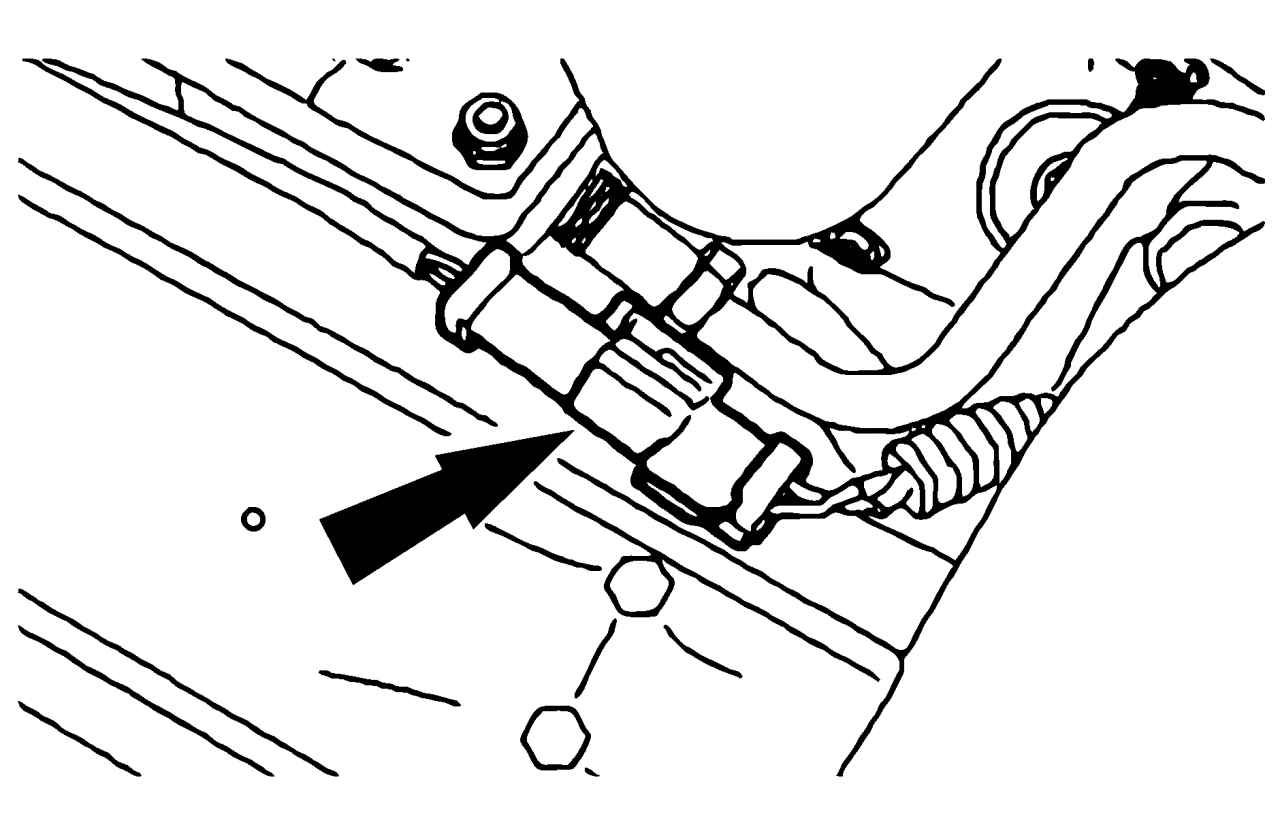

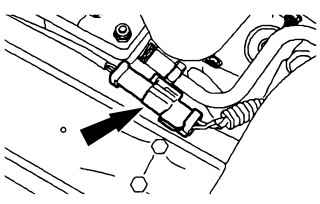

Рис. 320. Снятие контактного разъема с датчика лямбда-зонд (двигатель 1.8/2.0)

- снимите контактный разъем с датчика лямбда-зонд (рис. 320);

- снимите датчик лямбда-зонд;

- поднимите автомобиль и устойчиво закрепите на стойках;

- снимите каталитический нейтрализатор, для этого демонтируйте передний удерживающий кронштейн и снимите прокладку.

Предупреждение Во время демонтажа удерживающего кронштейна вы должны подпереть катализатор (рис. 321).

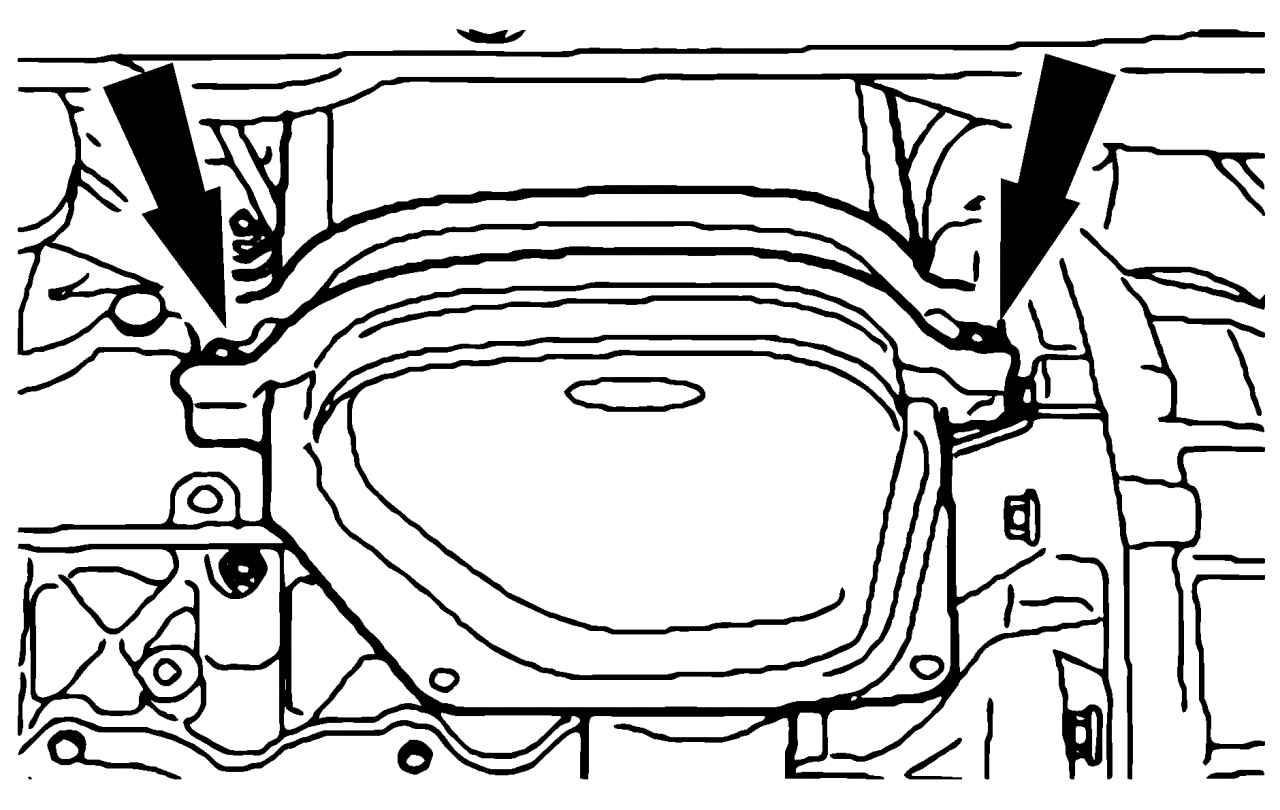

Рис. 321. Снятие каталитического нейтрализатора (двигатель 1.8/2.0)
