11.2. Детали и узлы передней подвески

Передняя подвеска независимая, типа  МасPherson. Состоит из амортизаторной стойки, поворотного кулака и рычагов.

Амортизаторная стойка состоит из витой пружины и телескопического амортизатора, который находится внутри пружинных витков. Стойка имеет ограничители хода сжатия и хода отбоя, которые препятствуют разрушению амортизатора.

Верхний конец амортизаторной стойки крепится к крылу колеса через резиновую прокладку и опорный подшипник.

Поворотный кулак соединен с нижним концом стойки двумя стяжными болтами. Поворотный кулак связан через шаровую опору с поперечным рычагом независимой подвески, сделанным из чугуна с шаровидным графитом. Поперечный рычаг установлен подвижно на несущей балке.

Стабилизатор поперечной устойчивости закреплен на корпусе автомобиля и  связан с поперечным рычагом. Он уменьшает крен автомобиля при повороте.

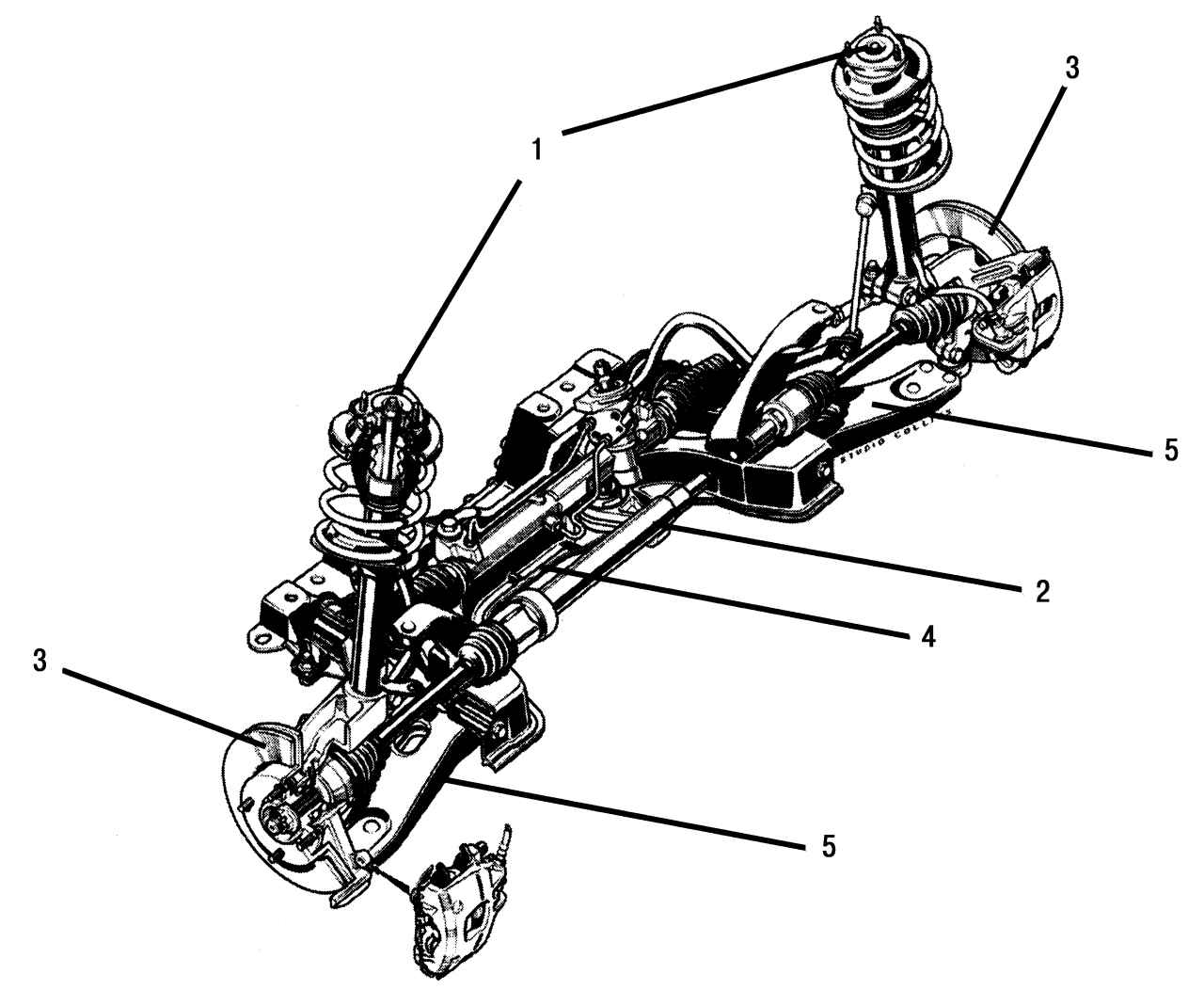

Рис. 237. Передняя подвеска: 1 – амортизаторная стойка; 2 – реечный рулевой механизм; 3 – тормозной диск; 4 – стабилизатор поперечной устойчивости; 5 – поперечный рычаг L-формы

Рулевое управление имеет реечный механизм, который устанавливается сзади двигателя (рис. 237).
