10.3.2. Установка грязезащитного чехла внутреннего шарнира

Установку проводите в следующей последовательности:

- наденьте защитный чехол на вал привода колес, установите хомут в кольцевую канавку чехла и затяните;

- обойму шарнира с помощью подходящего специального приспособления установите до упора на вал привода (следите за тем, чтобы не повредить ролики);

- зафиксируйте шарнир новым стопорным кольцом. В шарнир набейте смазку (количество см. 10.2.6.);

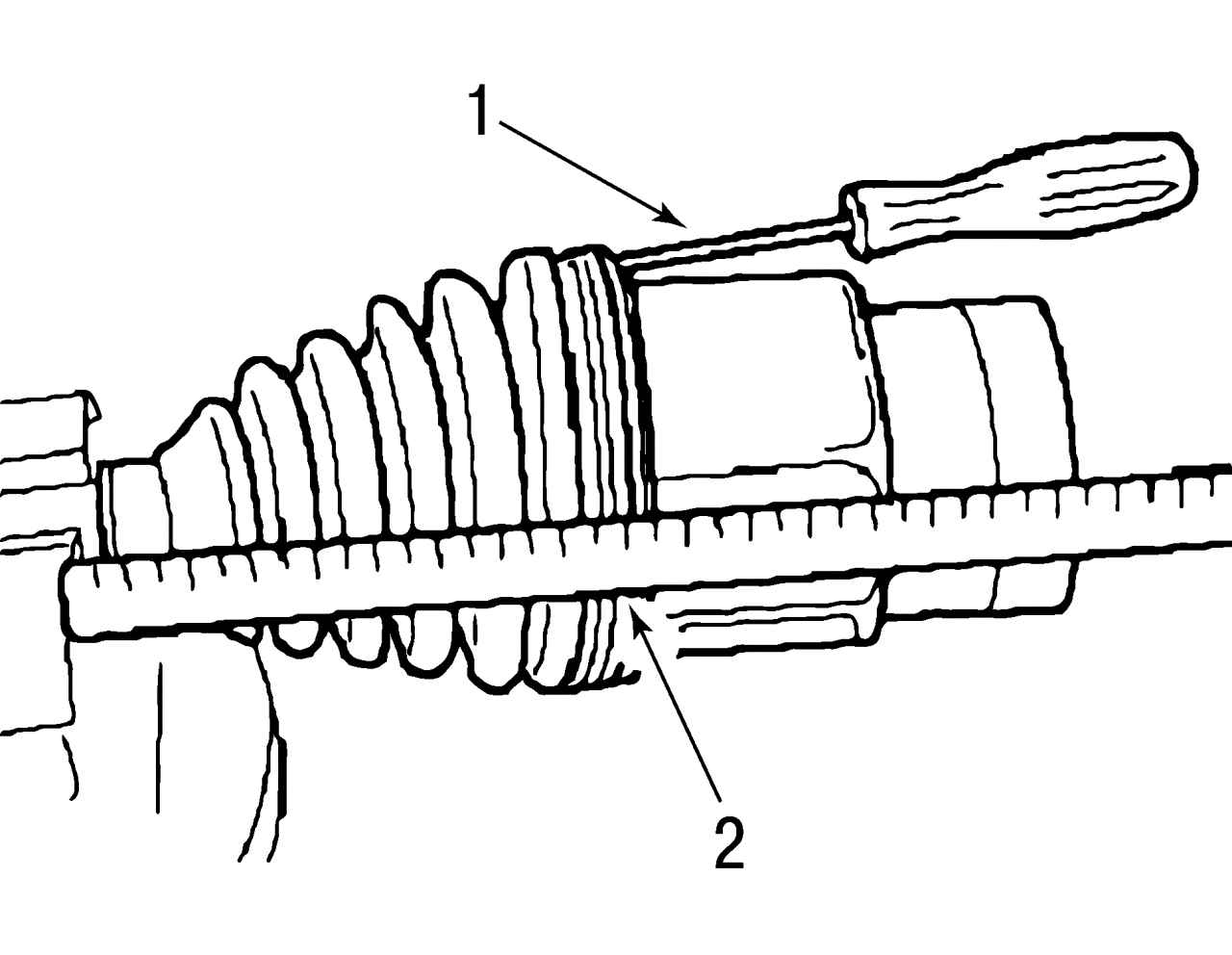

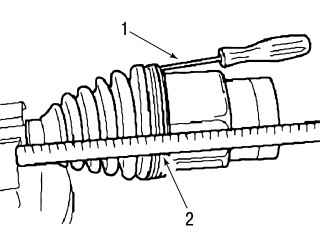

Рис. 234. Установка шарнира: 1 — отвертка; 2 — шарнир

- вставьте небольшую отвертку под защитный чехол, установив его на корпус, и сдвиньте обойму шарнира внутрь до упора, а затем выдвините на 20 мм (см. рис. 234);

- выньте отвертку, установите хомут в канавку чехла и затяните.
