7.4.1. Замена передних тормозных колодок

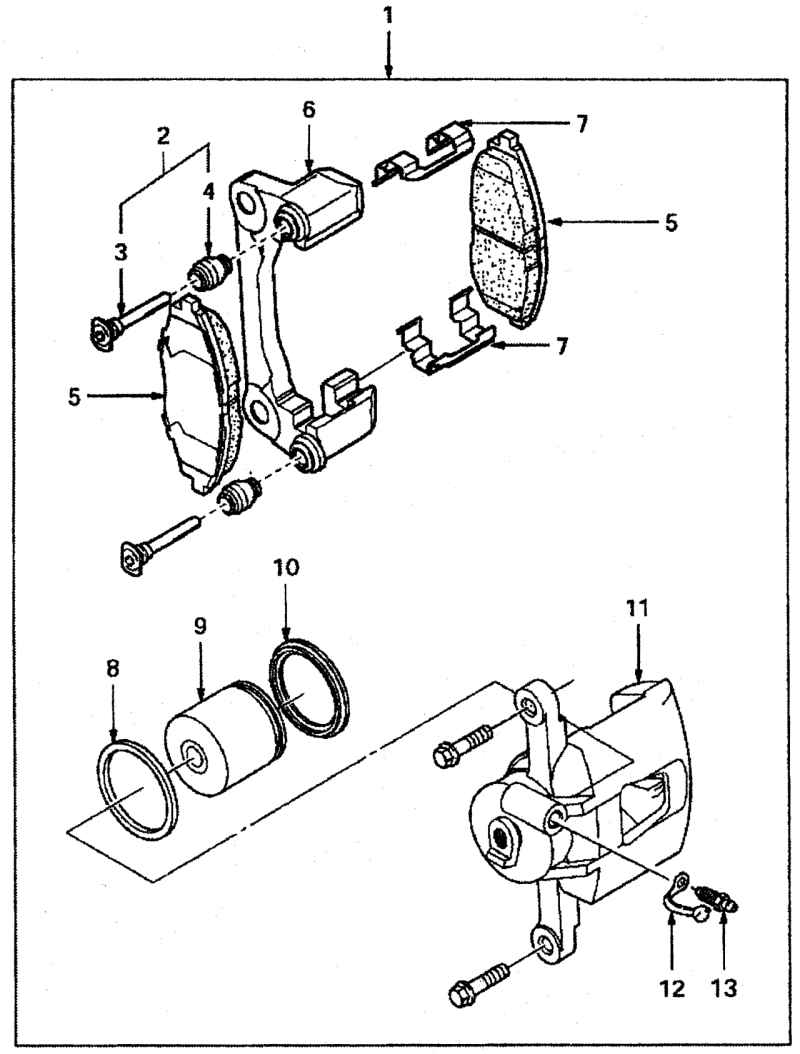

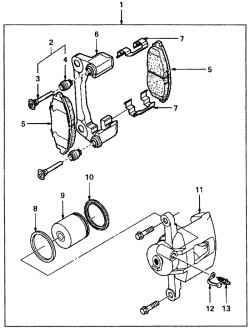

Рис. 7.43. Передний дисковый тормозной механизм: 1 — суппорт в сборе; 2 — передняя тормозная колодка в сборе; 3 — направляющий палец; 4 — защитный чехол пальца; 5 — передние тормозные колодки; 6 — суппорт; 7 — пружина прижимная; 8 — защитный чехол поршня; 9 — поршень; 10 — сальник поршня; 11 — держатель суппорта с цилиндром; 12 — пылезащитный колпачок; 13 — штуцер

Передний дисковый тормозной механизм показан на рис. 7.43.

Предупреждения Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. Если тормозные колодки устанавливаются повторно, перед снятием необходимо их промаркировать. При работе тормозных колодок образуется тормозная пыль, содержащая асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль. Для очистки тормозных механизмов используйте только специальный очиститель тормозов.

Снимите крышку бачка тормозной системы.

Затяните стояночный тормоз и заблокируйте задние колеса упорами.

Ослабьте гайки крепления переднего колеса. Поднимите переднюю часть автомобиля и установите на опоры. Снимите переднее колесо.

Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений; при необходимости замените оба диска.

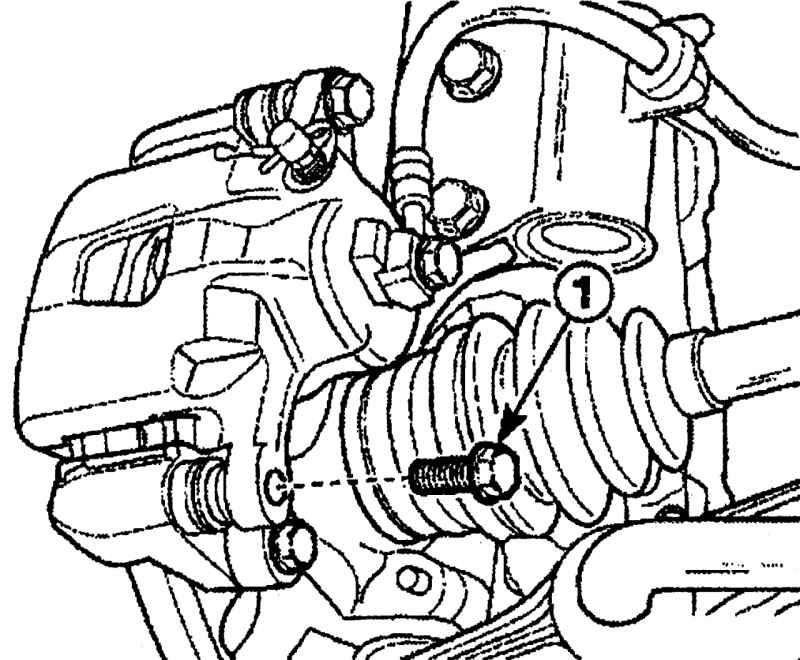

Рис. 7.44. Расположение нижнего болта (1) крепления суппорта переднего тормоза

Выверните нижний болт 1 (рис. 7.44) крепления суппорта. При этом вторым ключом удерживайте направляющий палец от проворачивания. Поднимите суппорт 1 (рис. 7.45) вверх, поворачивая его вокруг верхнего направляющего пальца и мягкой проволокой подвяжите к передней стойке. Не отворачивайте верхний болт крепления суппорта и пустотелый болт крепления тормозного шланга.

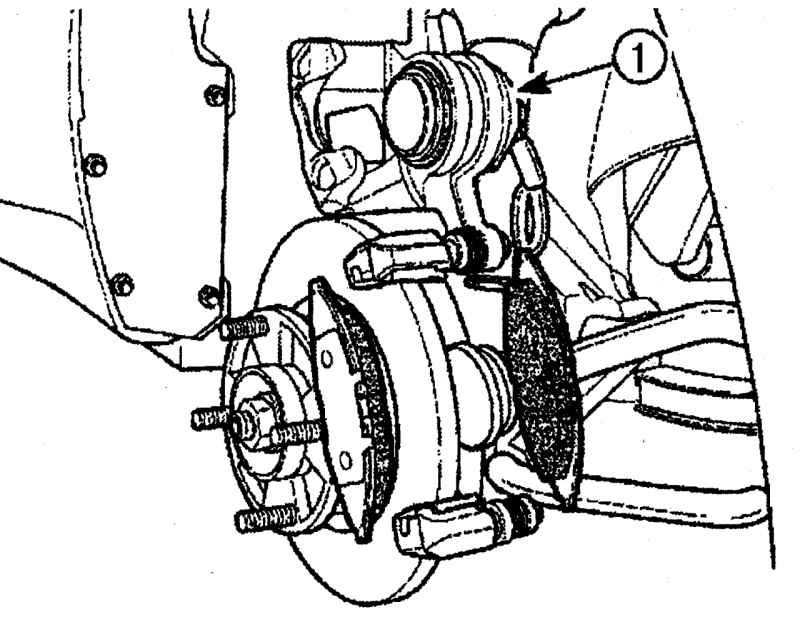

Рис. 7.45. Поднятие суппорта (1) вверх, поворотом его вокруг верхнего направляющего пальца

Снимите с держателя тормозные колодки.

Если колодки пригодны к дальнейшей эксплуатации, очистите их проволочной щеткой и ветошью.

Не нажимайте педаль тормоза при снятых тормозных колодках.

Установите тормозные колодки на держатель суппорта.

Установите суппорт на место и вверните нижний болт крепления суппорта. Если суппорт не устанавливается на новые колодки, G-образным зажимом, вдавите поршень в суппорт. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок. Поэтому постоянно наблюдайте за уровнем жидкости в бачке; при необходимости откачайте ее из бачка.

Аналогично замените тормозные колодки на втором переднем колесе.

Установите колеса и опустите автомобиль на землю.

Несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску.
