3.2.4. Расширительный бачок

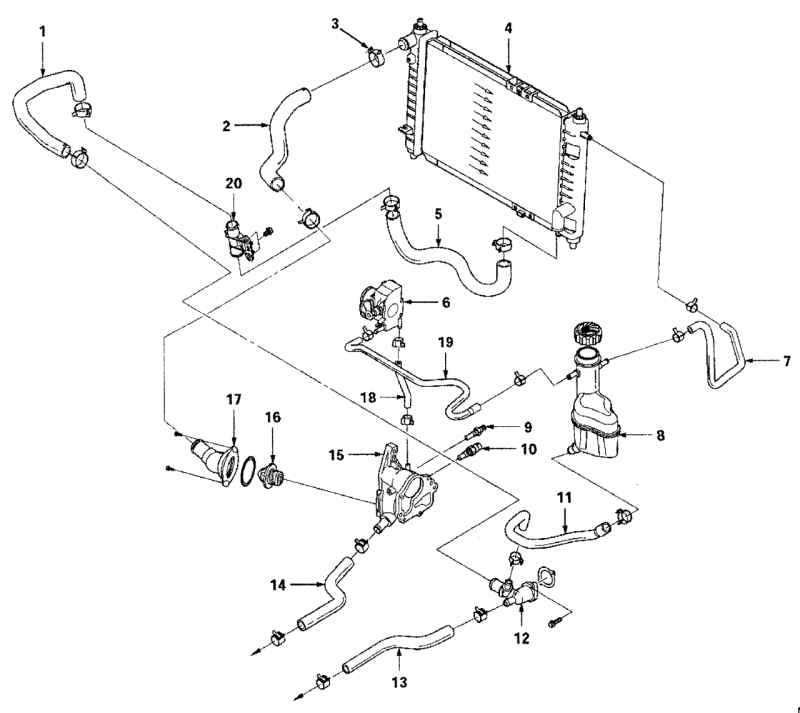

Рис. 3.81. Расширительный бачок, шланги и компоненты системы охлаждения: 1 — шланг возврата охлаждающей жидкости в радиатор; 2 — верхний шланг радиатора; 3 — хомут; 4 — радиатор в сборе; 5 — нижний шланг радиатора; 6 — дроссельный узел; 7 — шланг расширительного бачка; 8 — расширительный бачок; 9 — датчик температуры системы охлаждения; 10 — датчик температуры охлаждающей жидкости; 11 — шланг возврата в расширительный бачок; 12 — переходник; 13 — шланг к отопителю; 14 — шланг от отопителя; 15 — корпус термостата/ распределителя зажигания; 16 — термостат; 17 — кожух термостата; 18 — шланг к дроссельному узлу; 19 — шланг от дроссельного узла; 20 — кронштейн шланга

Расширительный бачок, шланги и компоненты системы охлаждения показаны на рис. 3.81.

Слейте охлаждающую жидкость до нижнего уровня расширительного бачка.

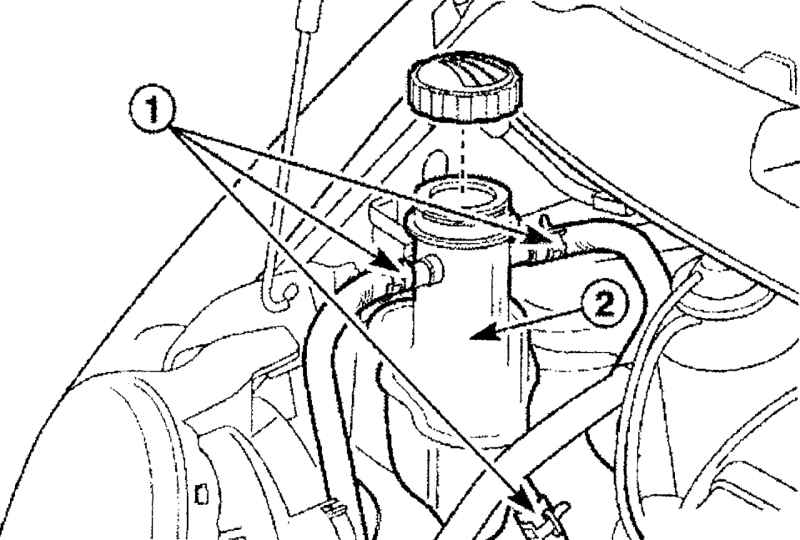

Рис. 3.82. Места подсоединения шлангов (1) к расширительному бачку (2)

Ослабьте хомуты крепления шлангов 1 (рис. 3.82) расширительного бачка и отсоедините шланги от расширительного бачка 1.

Снимите расширительный бачок.

Очистите внутреннюю и внешнюю поверхности, а также крышку расширительного бачка с мылом и водой.

Основательно прополощите расширительный бачок и крышку чистой водой.

Проверьте расширительный бачок и крышку на отсутствие трещин или других повреждений.

Установите расширительный бачок, нажимая вниз.

Подсоедините шланги к расширительному бачку и закрепите их хомутами.

Залейте охлаждающую жидкость в расширительный бачок до отметки «МАХ».
