7.4.2. Замена задних тормозных колодок

Снятие

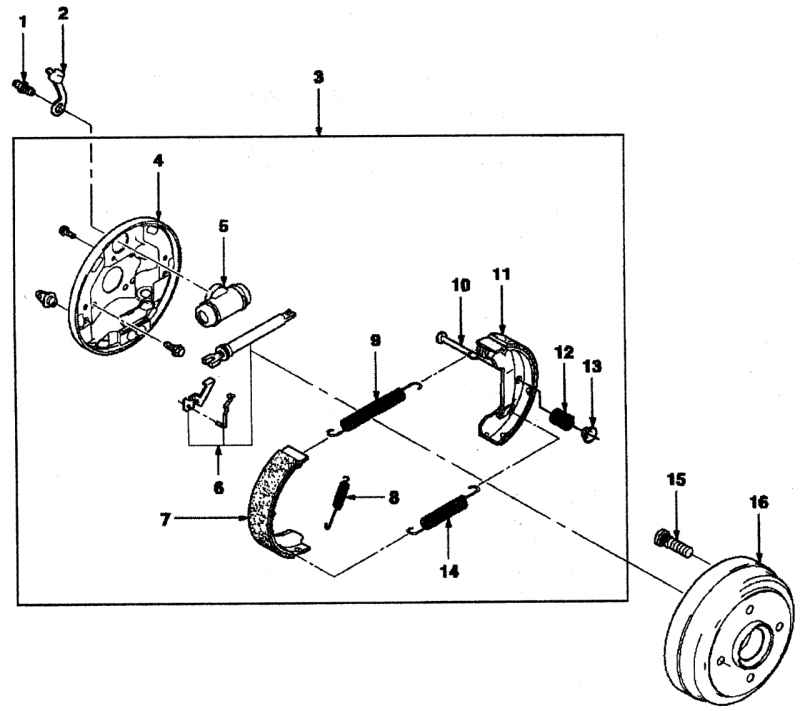

Рис. 7.49. Задний барабанный тормозной механизм: 1 — штуцер; 2 — пылезащитный колпачок; 3 — задний барабанный механизм в сборе; 4 — защитный кожух заднего тормоза; 5 — колесный тормозной цилиндр; 6 — регулировочная планка в сборе; 7 — передняя тормозная колодка; 8 — средняя стяжная пружина; 9 — верхняя стяжная пружина; 10 — палец удерживающей пружины тормозной колодки; 11 — задняя тормозная колодка; 12 — удерживающая пружина тормозной колодки; 13 — колпачок удерживающей пружины колодки; 14 — нижняя стяжная пружина; 15 — болт ступицы; 16 — тормозной барабан

Задний барабанный тормозной механизм показан на рис. 7.49.

Снимите тормозной барабан.

Снимите стяжную пружину в следующем порядке:

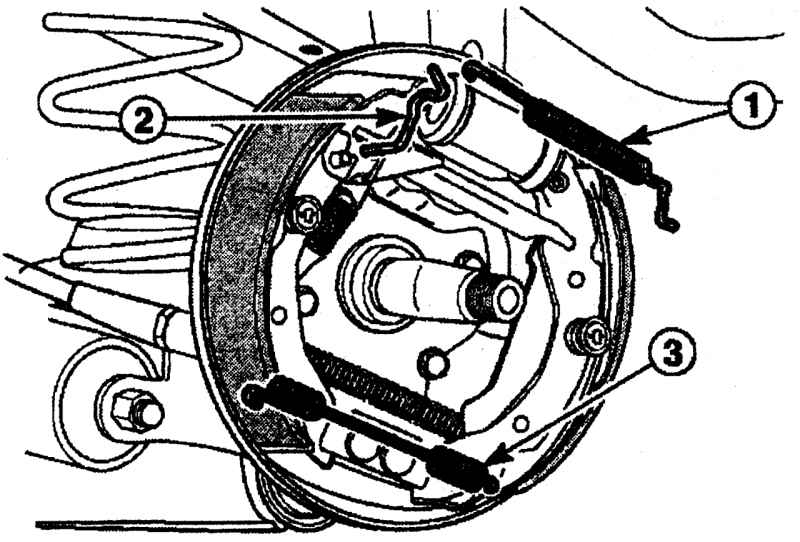

Рис. 7.46. Расположение верхней стяжной пружины (1), кронштейна (2) верхней стяжной пружины и нижней стяжной пружины (3)

-снимите верхнюю стяжную пружину 1 (рис. 7.46);

-снимите кронштейн 2 верхней стяжной пружины;

-снимите нижнюю стяжную пружину 3;

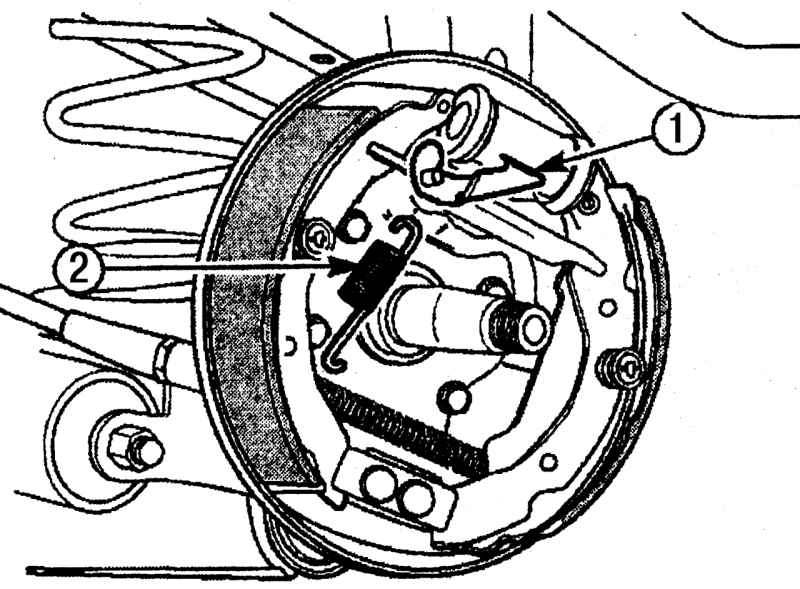

Рис. 7.47. Расположение регулировочного рычага (1) и средней стяжной пружины (2)

-снимите регулировочный рычаг 1 (рис. 7.47);

-снимите среднюю стяжную пружину 2.

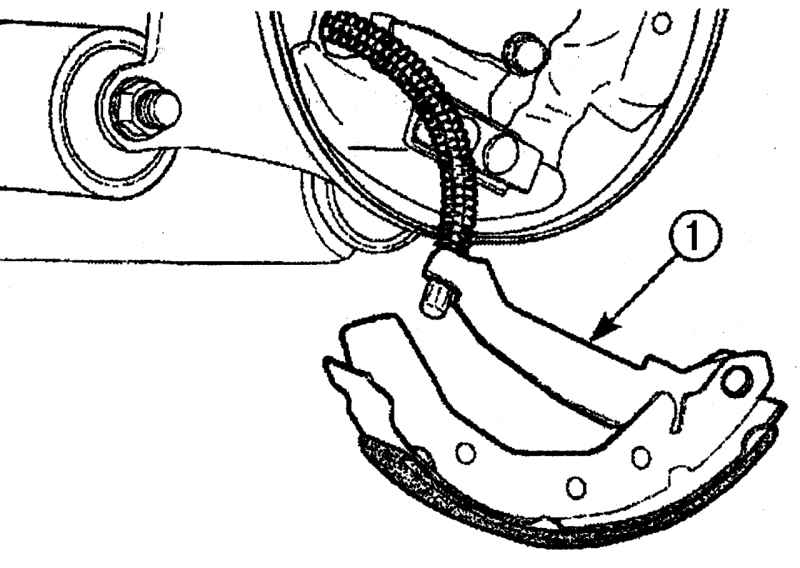

Снимите тормозные колодки в следующем порядке:

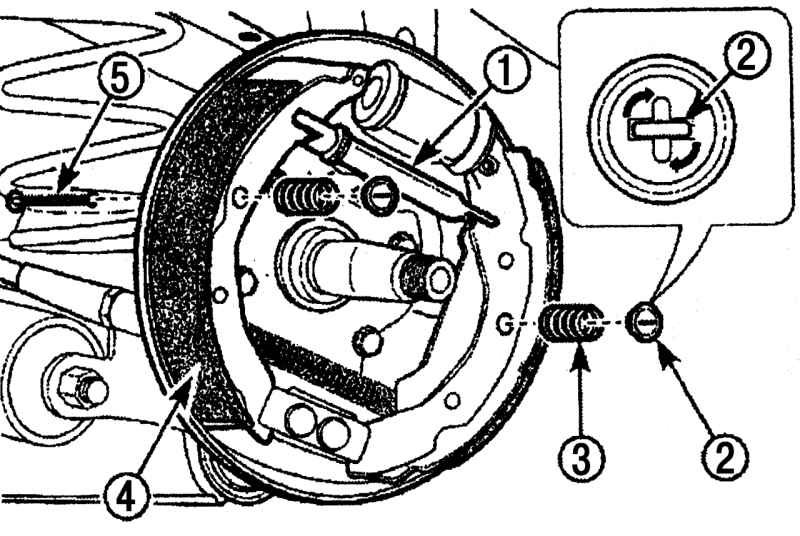

Рис. 7.48. Снятие задних тормозных колодок: 1 — регулировочная планка; 2 — колпачок; 3 — удерживающая пружина тормозной колодки; 4 — палец удерживающей пружины

-снимите регулировочную планку 1 (рис. 7.48);

-пассатижами поверните палец удерживающей пружины тормозной колодки на 90°;

-снимите колпачок 2 удерживающей пружины тормозной колодки;

-снимите удерживающую пружину 3;

-снимите палец 4 удерживающей пружины;
