3.2.5. Вентилятор радиатора

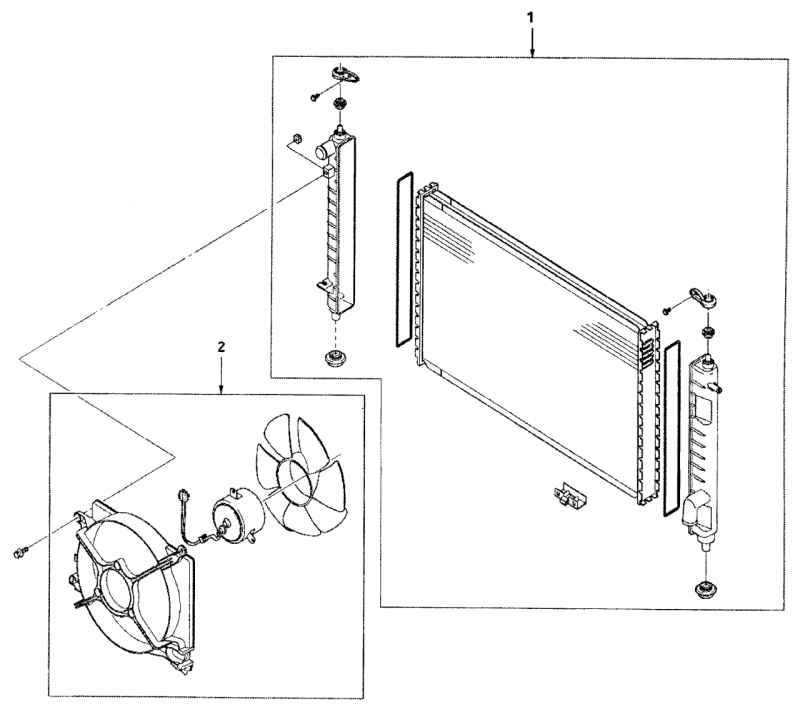

Рис. 3.83. Компоненты вентилятора радиатора и радиатора: 1 — радиатор в сборе; 2 — вентилятор радиатора в сборе

Компоненты вентилятора радиатора и радиатора показаны на рис. 3.83.

Отсоедините провод «массы» от аккумуляторной батареи.

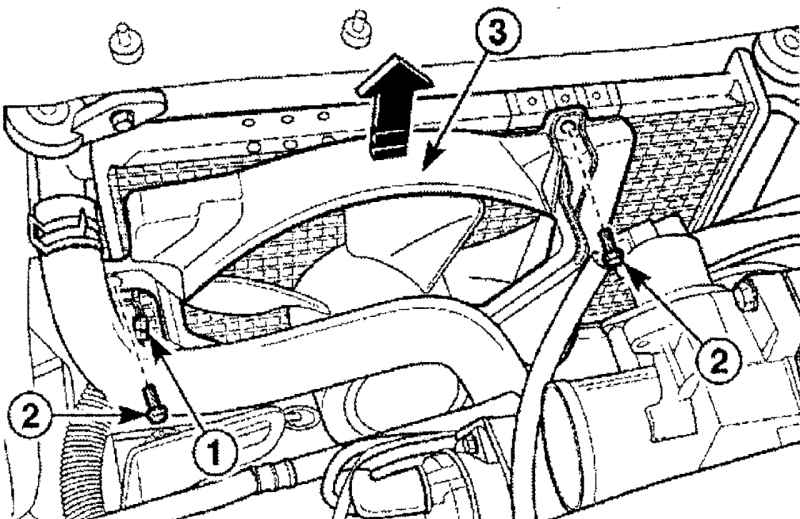

Рис. 3.84. Расположение электрического разъема (1) и болтов (2) крепления вентилятора радиатора (3)

Отсоедините электрический разъем 1 (рис. 3.84) от вентилятора радиатора.

Выверните болты 2 и снимите вентилятор радиатора 3 в сборе.

Установите электрический вентилятор радиатора в сборе и закрепите болтами. Затяните болты моментом 3,5—4,5 Н·м.

Подсоедините электрический разъем к вентилятору радиатора.

Подсоедините провод «массы» к аккумуляторной батарее.
