3.2.1. Описание конструкции

Общая информация

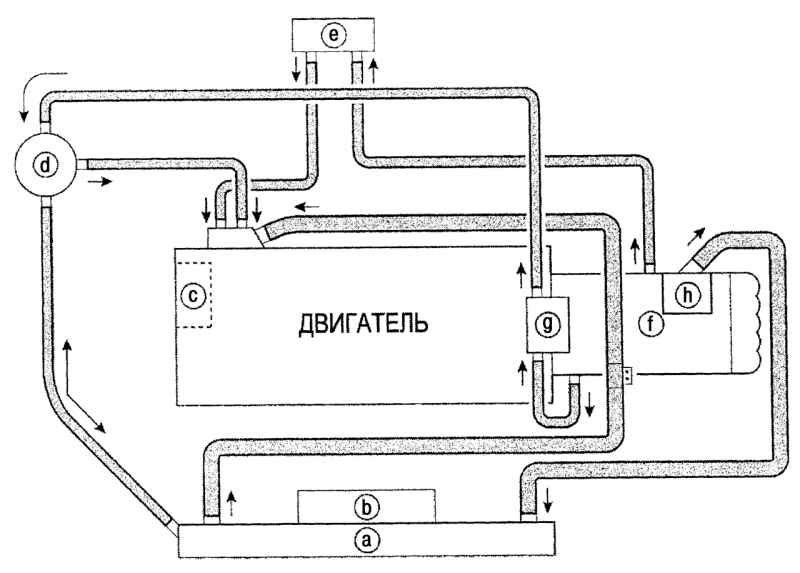

Расположение основных элементов системы охлаждения
Рис. 3.77. Расположение основных элементов системы охлаждения: а — радиатор; b — вентилятор радиатора; с — водяной насос; d — расширительный бачок; е — радиатор отопителя; g — дроссельный узел; f — корпус распределителя зажигания; h — термостат




Система охлаждения поддерживает температуру двигателя на оптимальном уровне в течение всей продолжительности работы двигателя. При холодном двигателе система охлаждения охлаждает двигатель медленно, что позволяет двигателю быстро прогреться. Система охлаждения включает радиатор а (рис. 3.77) и вентилятор радиатора b, термостат и его корпус h, водяной насос с, приводной ремень водяного насоса и шланги. Зубчатый ремень приводит в действие водяной насос.
Для надлежащей работы системы охлаждения функциональность всех компонентов должна быть хорошей. Принудительная циркуляция охлаждающей жидкости от радиатора создается водяным насосом. Затем жидкость циркулирует через водяную рубашку в блоке цилиндров и головке блока цилиндров, через корпус распределителя зажигания f и дроссельный узел g. Когда температура охлаждающей жидкости повышается до температуры открытия термостата, термостат открывается. Затем жидкость течет обратно в радиатор, где она охлаждается. Система охлаждения направляет часть жидкости через шланги в радиатор отопителя е для обогрева салона и размораживания стекла. Расширительный бачок d подсоединен к радиатору и дроссельному узлу для перемещения охлаждающей жидкости в расширительный бачок при ее расширении от повышения температуры.
Расширительный бачок поддерживает необходимый уровень охлаждающей жидкости. В системе охлаждения автомобиля отсутствуют крышка радиатора и сливной кран. Доливка охлаждающей жидкости осуществляется через расширительный бачок. Для слива охлаждающей жидкости отсоедините нижний шланг радиатора и слейте жидкость.
Радиатор
Автомобиль оснащен радиатором с трубками из алюминиевого сплава.
Расширительный бачок — резервуар из прозрачного пластика — соединен шлангами с радиатором и дроссельным узлом. При движении автомобиля охлаждающая жидкость нагревается и расширяется. Часть охлаждающей жидкости при ее расширении перемещается из радиатора в расширительный бачок. Это постоянно поддерживает уровень охлаждающей жидкости в радиаторе и повышает эффективность охлаждения.
Поддерживайте уровень охлаждающей жидкости при холодной охлаждающей жидкости между отметками «MIN» и «МАХ» на расширительном бачке.
Водяной насос
Водяной насос центробежного типа с ременным приводом состоит из лопастного колеса, приводного вала и шкива.
Лопастное колесо герметично установлено на подшипнике.
Водяной насос заменяется в сборе и поэтому не разбирается.
Термостат

Термостат

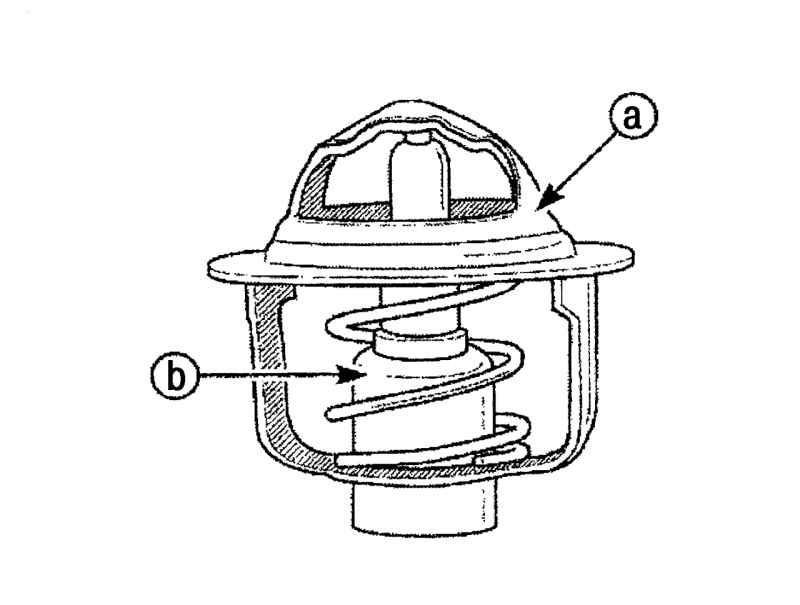

Рис. 3.78. Термостат: а — термостат; b — металлический кожух с восковым шариком




Термостат шарикового типа контролирует поток охлаждающей жидкости через систему охлаждения. Термостат а (рис. 3.78) установлен в корпусе термостата. Термостат перекрывает поток охлаждающей жидкости из двигателя в радиатор для обеспечения быстрого прогрева двигателя и регулирует температуру охлаждающей жидкости. Термостат закрыт до тех пор, пока двигатель холодный, предотвращая циркуляцию жидкости через радиатор. В это время охлаждающая жидкость циркулирует только по радиатору отопителя для быстрого и равномерного прогрева. После прогрева двигателя, термостат открывается. Это позволяет протекать охлаждающей жидкости через радиатор, где тепло распределяется по всему радиатору. Это открытие и закрытие термостата позволяет входить достаточному количеству охлаждающей жидкости в радиатор для поддерживания оптимального температурного режима для работы двигателя. Восковой шарик в термостате герметично запаян в металлическом кожухе b.
Восковой элемент термостата расширяется при нагреве и сжимается при охлаждении. При движении автомобиля и когда двигатель нагревается, температура охлаждающей жидкости растет и когда достигает определенной температуры, восковой шарик в термостате расширяется и давит на металлический кожух, усиливая тем самым открытие клапана. Это позволяет охлаждающей жидкости течь через всю систему охлаждения и охлаждать двигатель.
Как только восковой шарик охлаждается, его сокращение позволяет пружине закрыть клапан. Термостат начинает открываться при 95° С и закрывается при 80° С.

Электрический вентилятор радиатора

Предупреждения
Для предотвращения травм берегите руки, инструменты и одежду от электрического вентилятора радиатора. Вентилятор может включаться независимо от того, работает двигатель или нет.

Если лопасти вентилятора искривлены или повреждены каким-либо образом, не пытайтесь выровнять их или повторно использовать поврежденную часть. Вентилятор в сборе с искривленными или поврежденными лопастями следует заменить на новый.
Вентилятор радиатора установлен позади радиатора в моторном отсеке. Электрический вентилятор радиатора усиливает поток воздуха, проходящий через радиатор и конденсатор кондиционера (на оборудованных ими автомобилях). Это ускоряет охлаждение при работе двигателя на частоте вращения холостого хода или при движении автомобиля на малых скоростях.

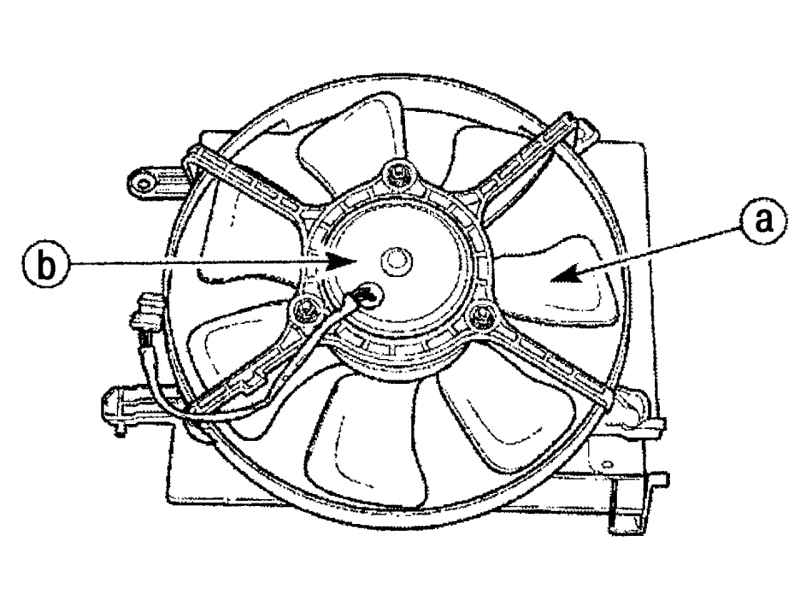

Расположение лопастей а и электрического двигателя b вентилятора радиатора
Рис. 3.79. Расположение лопастей а и электрического двигателя b вентилятора радиатора




Диаметр вентилятора радиатора 320 мм. Вентилятор имеет 7 лопастей а (рис. 3.79) для обеспечения воздушного потока через радиатор и конденсатор. Электрический двигатель b закреплен на кожухе радиатора и приводит в действие вентилятор.
Кондиционер выключен или автомобиль не оборудован кондиционером
Вентилятор радиатора приводится в действие от электронного блока управления (ЭБУ) посредством реле малой скорости вращения вентилятора и реле большой скорости вентилятора. На автомобилях, оборудованных кондиционером, используется реле рядного/параллельного вентилятора радиатора.
ЭБУ включает вентилятор радиатора на малой частоте вращения двигателя при температуре охлаждающей жидкости 93° С и на высокой частоте вращения двигателя при 100° С.
ЭБУ меняет высокую частоту вращения вентилятора на низкую частоту при 97° С и выключает при 90° С.
Кондиционер включен
ЭБУ включает вентилятор только при высокой частоте вращения двигателя, несмотря на режим работы системы кондиционирования.
Датчик температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости и включения вентилятора радиатора использует термистор для управления поступлением сигналов в виде напряжения в ЭБУ.
Датчик температуры системы охлаждения
Датчик температуры системы охлаждения управляет показаниями индикатора в комбинации приборов. Датчик температуры системы охлаждения расположен на корпусе распределителя зажигания вместе с датчиком тока.
