10.6.4. Регулировка фиксатора замка двери багажника

Примечание Фиксатор замка двери — важная деталь, влияющая на работу различных компонентов двери багажника, и его неправильная регулировка может привести к большим затратам на ремонт. Если фиксатор замка багажной двери ремонту не подлежит, он должен быть заменен на аналогичную деталь с одинаковым номером по каталогу. Не используйте взаимозаменяемые детали или детали с худшим качеством. Установленную величину момента затяжки применяйте в течение повторной сборки, чтобы убедиться в надлежащем креплении детали.

Петля замка двери крепится двумя винтами, ввернутыми внутрь пластины с регулирующими пазами, расположенной в соответствующей стойке кузова. Пластина позволяет регулировать фиксатор, перемещая его вверх или вниз. Дверь багажника защищена в закрытом положении, когда вилка дверного замка схватывает и стягивает фиксатор замка.

Регулировка фиксатора в направлениях вперед и назад или внутрь и наружу необходима при: повреждении рамы автомобиля при столкновении; установке новых уплотнителей двери; жалобе владельца автомобиля на чрезмерный шум ветра или трудное открывание или закрывание двери. Для надлежащей регулировки фиксатора двери багажника в направлениях вперед и назад или внутрь и наружу:

-проверьте положение двери по отношению к соседним элементам кузова;

-ослабьте винты крепления фиксатора;

-переместите пластину с регулирующим пазом в требуемое положение, используя кончики винтов фиксатора;

-если при регулировке надо сдвинуть пластину больше чем позволяет удлиненное отверстие, используйте электрическую ручную сверлилку и ручную шлифовальную машину с плоской головкой для увеличения отверстия в необходимом направлении;

-затяните винты фиксатора в правильном положении.

Примечание Очень важно использовать шлифовальную машину с плоской головкой, чтобы не повредить пластину. Винты фиксатора и пластина с регулирующим пазом — важные крепежные детали, влияющие на важные компоненты и системы.

Проверьте положение двери багажника по отношению к соседним элементам кузова.

Закройте дверь багажника так, чтобы вилка замка соприкасалась с фиксатором.

Стойте рядом с открывающейся дверью и двигайте дверь медленно вперед и назад, каждый раз едва соприкасаясь петли.

Выравнивание вилки замка и фиксатора легко заметно. Вилка замка должна быть перпендикулярна к нижней части и к середине фиксатора между средней стойкой и концом фиксатора.

Для регулировки двери багажника в направлениях вверх и вниз:

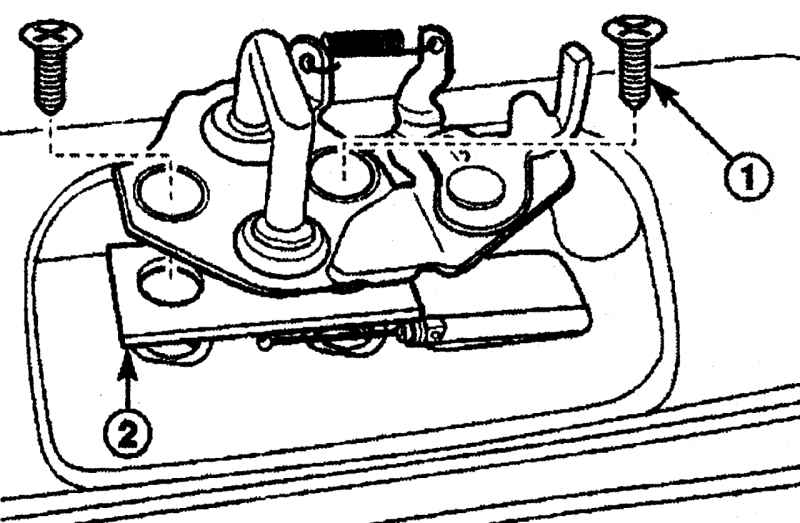

Рис. 10.100. Расположение винтов (1) и прокладки (2) для регулировки положения фиксатора двери багажника вверх/вниз

-выверните винты 1 (рис. 10.100) крепления фиксатора;

-снимите прокладку 2, чтобы переместить фиксатор по направлению к нижней части автомобиля;

-установите прокладку на 2 мм толще, чтобы переместить фиксатор по направлению к верхней части автомобиля;

-затяните винты крепления фиксатора.
