10.6.2. Снятие и установка дверей и их элементов

Снятие и установку передней двери проводите с помощником.

Отсоедините провод «массы» от аккумуляторной батареи.

Отсоедините электрический разъем под панелью управления. В случае отсоединения электрического разъема со стороны переднего пассажира снимите перчаточный ящик.

Снимите переднее крыло.

Снимите переднюю дверь в сборе в следующем порядке:

- откройте дверь, поддержите ее подставками или домкратами, проложив между ними и дверью чистую ветошь;

Рис. 10.65. Снятие передней двери: 1 — болты крепления петли двери; 2 — ограничитель открытия передней двери; 3 — передняя дверь 4 — резиновый уплотнитель

- отверните болты 1 (рис. 10.65) крепления петли двери;

- отверните болт 2 крепления ограничителя открытия двери;

- снимите резиновый уплотнитель 4 между кузовом и дверью;

- снимите переднюю дверь в сборе 3.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите резиновый уплотнитель между кузовом и дверью.

Установите переднюю дверь и закрепите болтами, не затягивая их окончательно.

Отрегулируйте положение двери.

Окончательно затяните болты крепления петли двери к кузову.

Установите ограничитель открытия двери и закрепите болтом.

Установите крыло.

Подсоедините электрический разъем.

Подсоедините провод «массы» к аккумуляторной батарее.

Выполните проверку на отсутствие утечки воды.

Проверьте на отсутствие шума ветра.

Снятие и установку задней двери проводите с помощником.

Отсоедините провод «массы» от аккумуляторной батареи.

Осмотрите нижнюю панель обивки средней стойки.

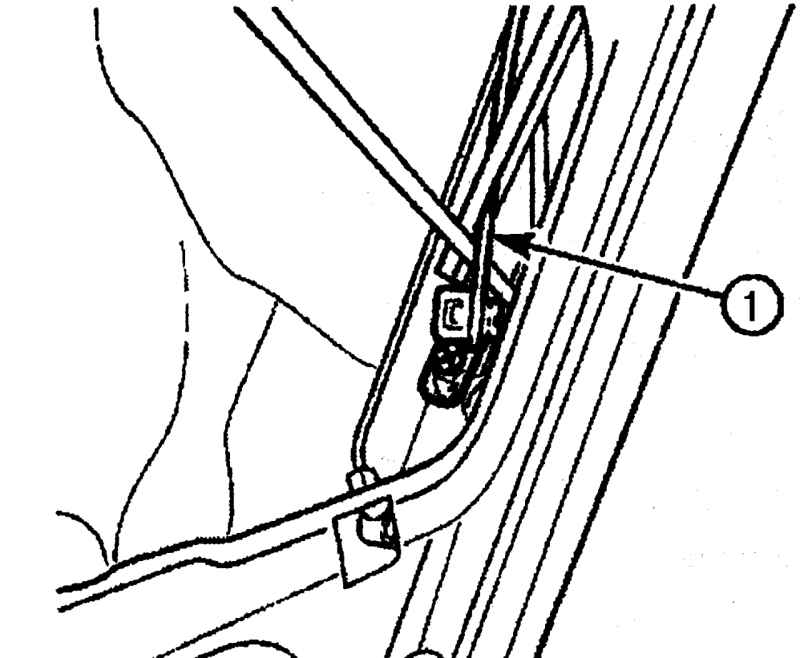

Рис. 10.66. Расположение электрического разъема (1) задней двери

Отсоедините электрический разъем 1 (рис. 10.66) задней двери.

Снимите заднюю дверь в сборе в следующем порядке:

- откройте заднюю дверь, поддержите ее подставками или домкратами, проложив между ними и дверью чистую ветошь;

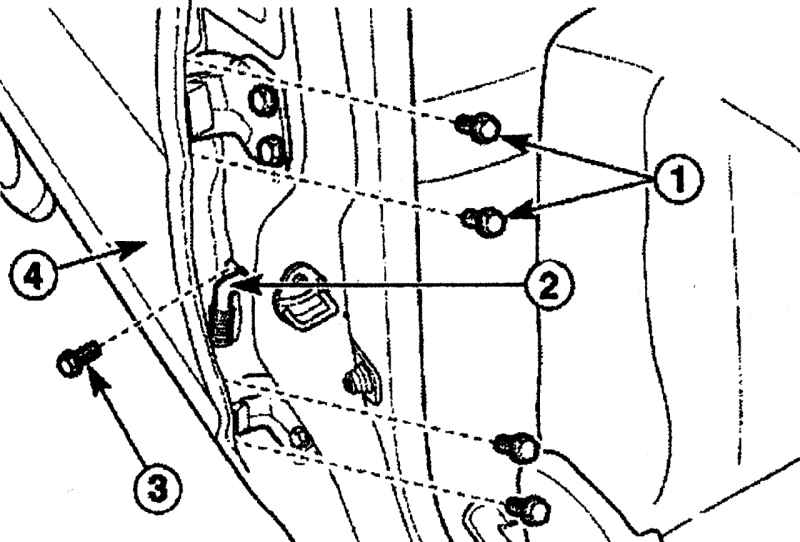

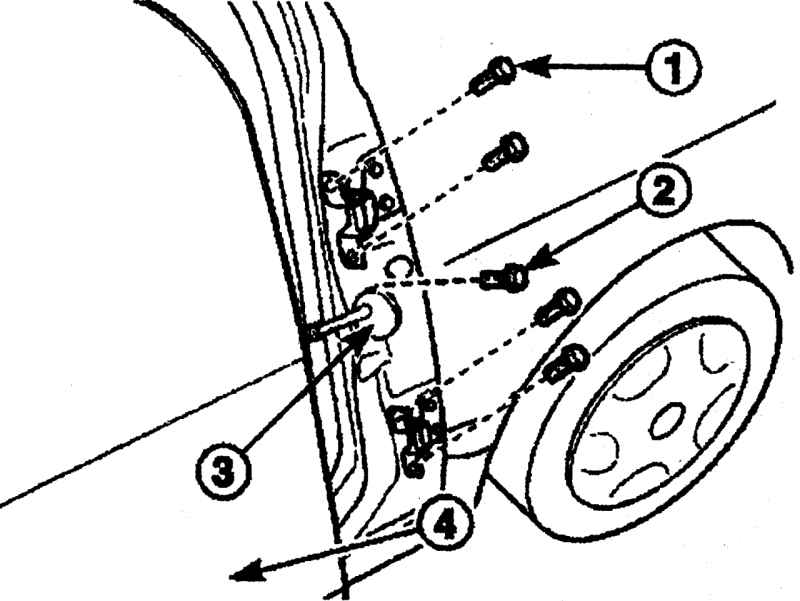

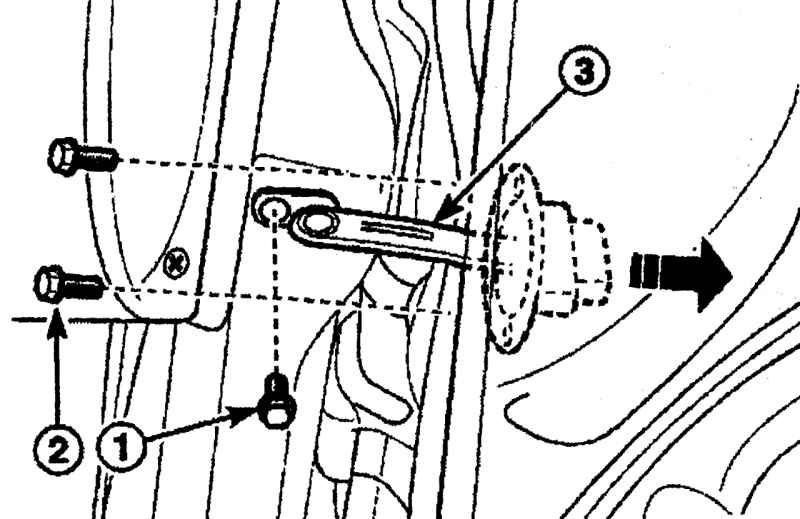

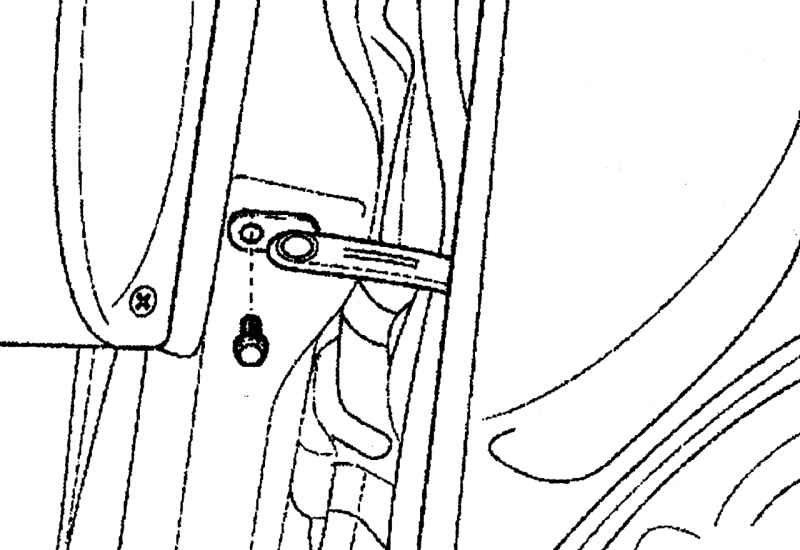

Рис. 10.67. Расположение болтов крепления петли двери (1) и ограничителя (3) открытия задней двери (4) и резинового уплотнителя (2)

- отверните болты 1 (рис. 10.67) крепления петли двери к кузову;

- отверните болт 3 крепления ограничителя открытия двери;

- снимите резиновый уплотнитель 2 между кузовом и дверью;

- снимите переднюю дверь в сборе 4.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите резиновый уплотнитель между кузовом и дверью.

Установите заднюю дверь и закрепите болтами, не затягивая их окончательно.

Отрегулируйте положение двери.

Окончательно затяните болты крепления петли двери к кузову.

Установите ограничитель открытия двери и закрепите болтом.

Подсоедините электрический разъем.

Подсоедините провод «массы» к аккумуляторной батарее.

Проверьте обеспечивает ли уплотнитель от протечки воды.

Снятие и установку двери багажника необходимо проводить с помощником.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель обивки ниши для запасного колеса в багажном отсеке.

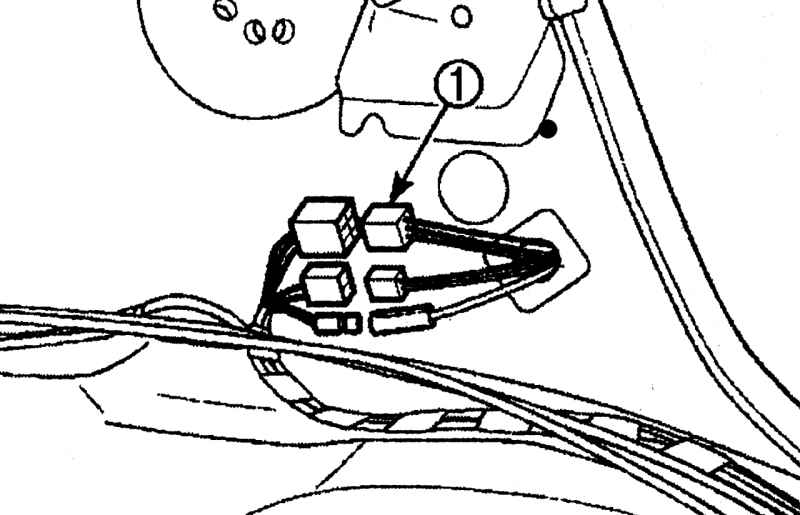

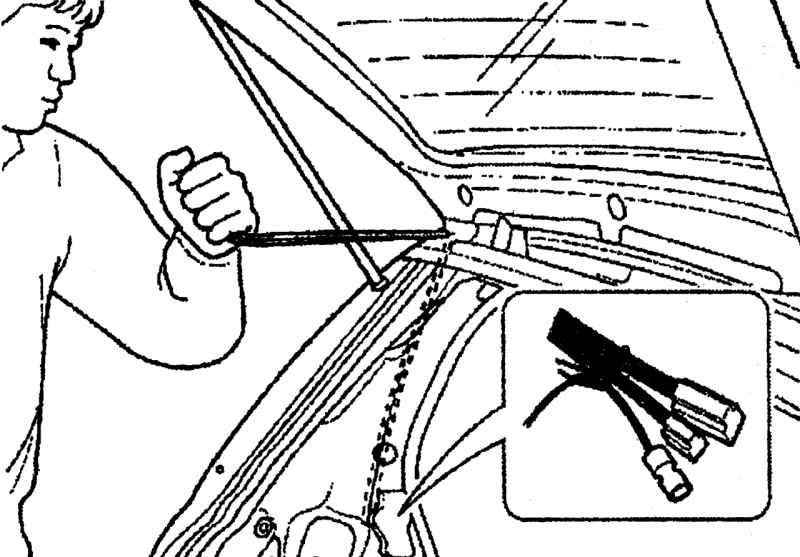

Рис. 10.68. Отсоединение электрических разъемов (1) двери багажника

Отсоедините электрические разъемы 1 (рис. 10.68) двери багажника.

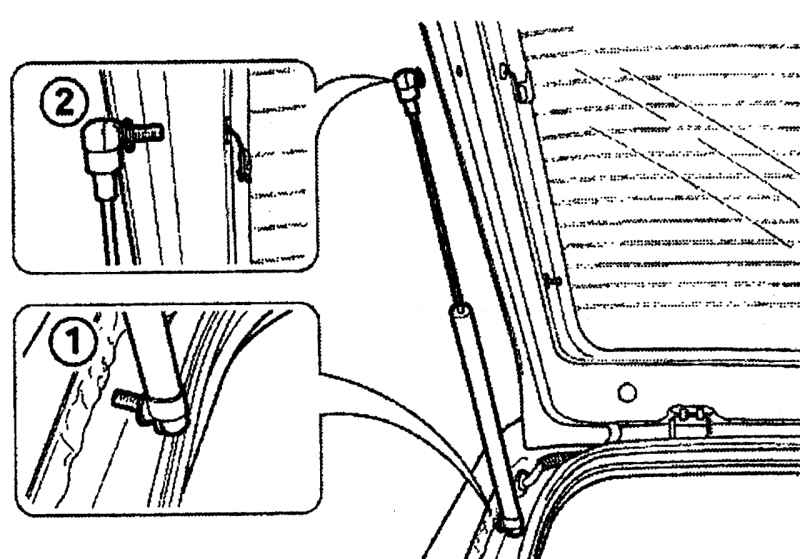

Снимите стойку двери багажника.

Снимите дверь багажника в следующем порядке:

Рис. 10.69. Выворачивание болтов крепления петли двери багажника

- выверните болты крепления петли двери багажника (рис. 10.69);

- снимите резиновый уплотнитель между кузовом и дверью багажника;

- снимите дверь багажника.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите дверь багажника и закрепите болтами, не затягивая их окончательно.

Отрегулируйте положение двери багажника.

Окончательно затяните болты крепления петли двери багажника.

Установите стойку двери багажника.

Подсоедините электрический разъем двери багажника.

Установите панель обивки ниши для запасного колеса в багажном отсеке.

Подсоедините провод «массы» к аккумуляторной батарее.

Снимите панель обивки с передней двери.

Снимите обивку с передней двери.

Снимите наружное зеркало заднего вида с передней двери.

Снимите направляющую рейку с двери в следующем порядке:

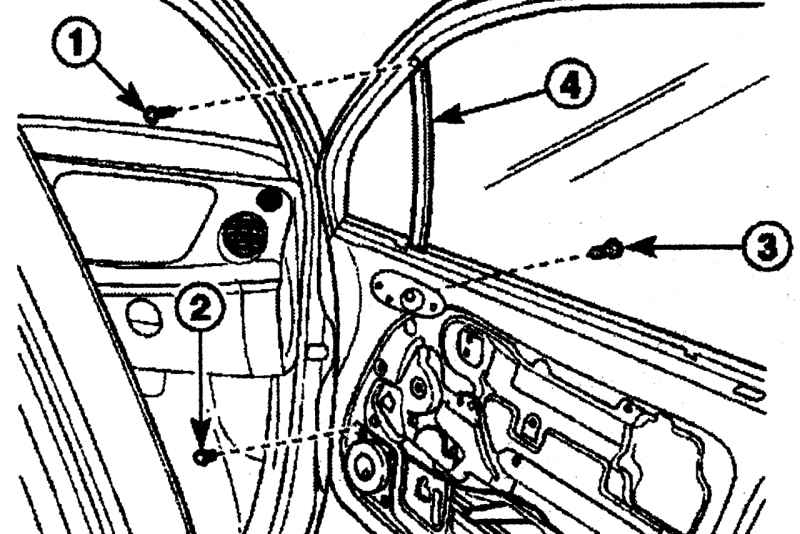

Рис. 10.70. Снятие направляющей рейки: 1 — винты; 2 — внутренние болты; 3 — внешние болты; 4 — стекло передней двери

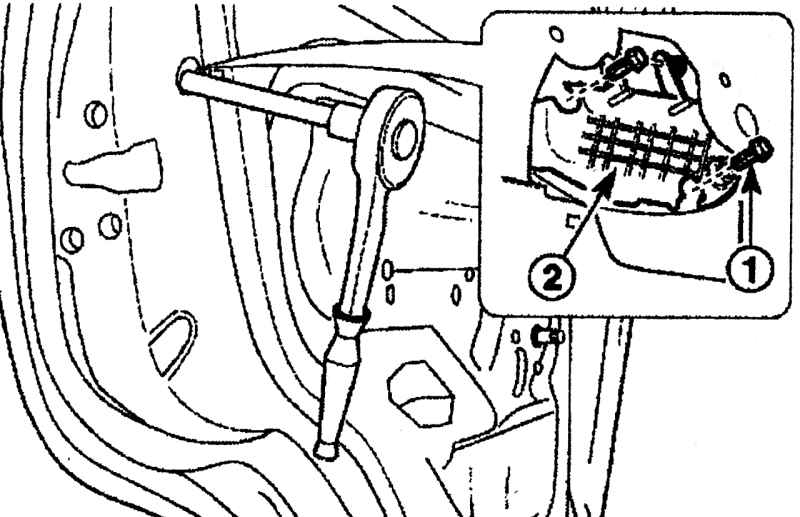

- выверните винты 1 (рис. 10.70);

- выверните внутренние болты 2;

- выверните внешние болты 3;

- снимите направляющую рейку передней двери 4.

Рис. 10.71. Снятие направляющей стекла (1) с передней двери

Снимите направляющую стекла 1 (рис. 10.71) с передней двери.

Установите направляющую стекла.

Установите направляющую рейку и закрепите болтами и винтом.

Установите наружное зеркало заднего вида.

Установите обивку передней двери.

Установите панель обивки передней двери.

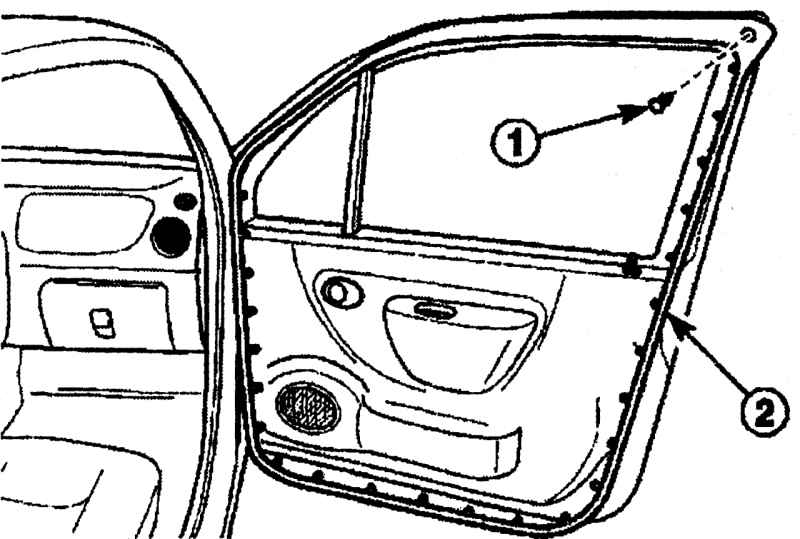

Снимите внутренний уплотнитель с двери.

Снимите внешний уплотнитель с задних дверей.

Снимите панель обивки задней двери.

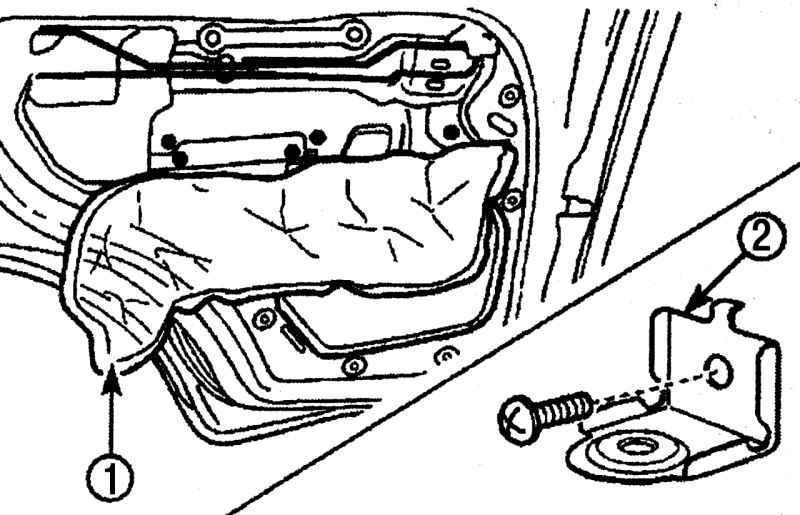

Рис. 10.72. Снятие обивки задней двери: 1 — обивка; 2 — кронштейн ручки двери

Снимите обивку 1 (рис. 10.72) задней двери.

Выверните винт и снимите кронштейн 2 ручки двери. В случае комплектации автомобиля делюкс снимите обивку после снятия кронштейна ручки двери.

Рис. 10.73. Расположение винта (1) крепления направляющего элемента (2)

Выверните винты 1 (рис. 10.73) и снимите направляющий элемент 2.

Снимите верхнюю направляющую рейку и направляющую стекла в следующем порядке:

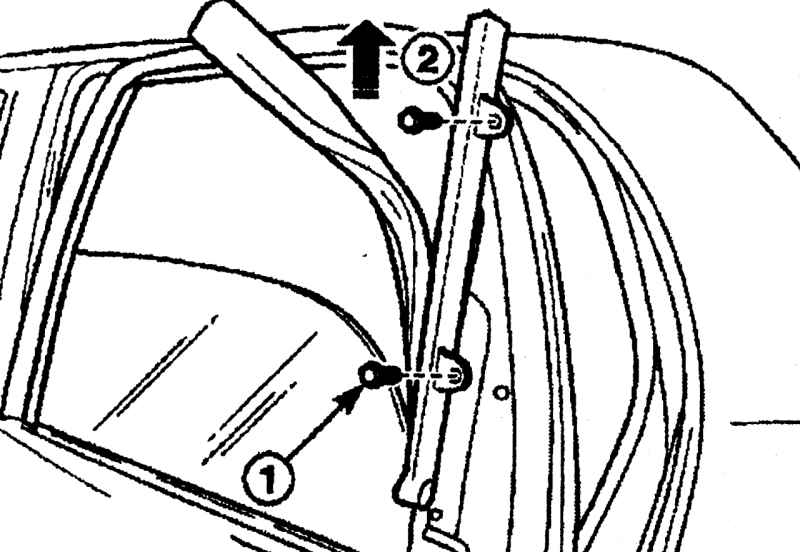

Рис. 10.74. Снятие верхней направляющей рейки и направляющей стекла: 1 — болты; 2 — направляющая рейка и направляющая стекла

- выверните болты 1 (рис. 10.74);

- поднимите и одновременно снимите верхнюю направляющую рейку и направляющую стекла 2.

Установите верхнюю направляющую рейку и направляющую стекла задней двери.

Установите направляющий элемент и закрепите винтами.

Установите обивку задней двери.

Установите панель обивки задней двери.

Установите внешний уплотнитель на заднюю дверь.

Установите внутренний уплотнитель на заднюю дверь.

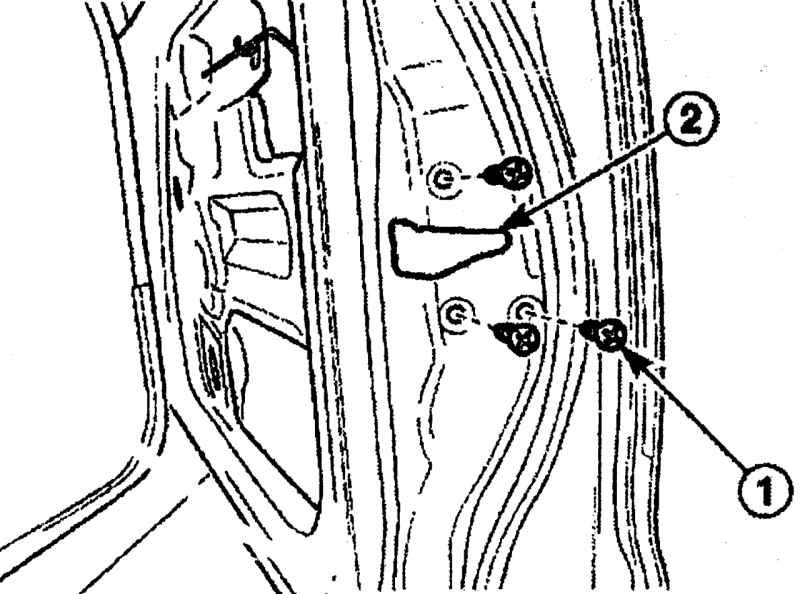

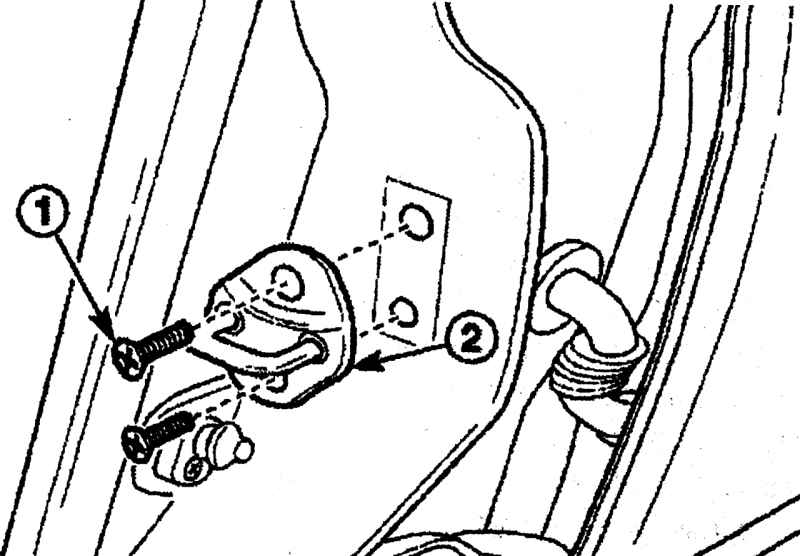

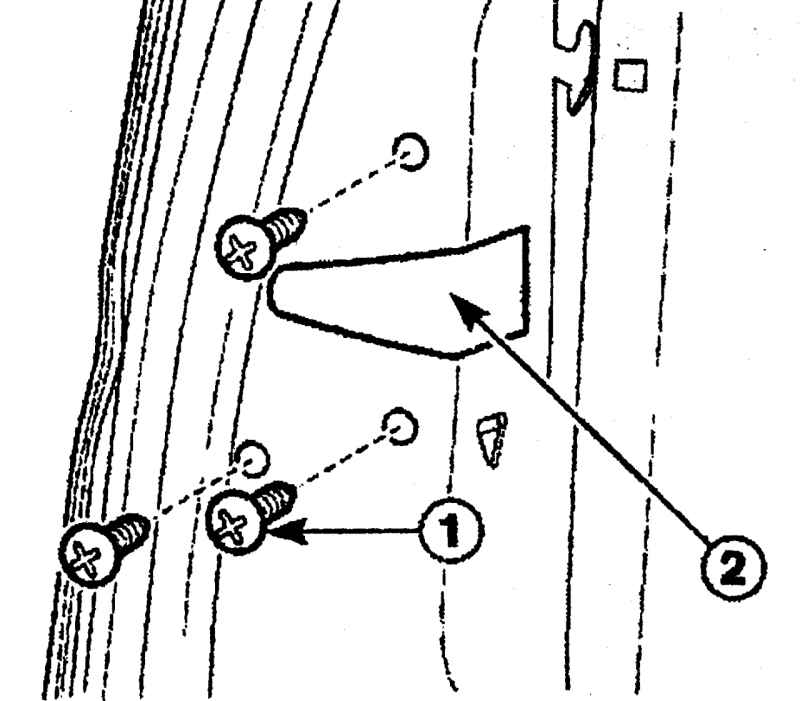

Рис. 10.75. Расположение винтов (1) крепления фиксатора (2) замка задней двери

Выверните винты 1 (рис. 10.75) и снимите фиксатор 2 замка задней двери.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите фиксатор замка задней двери и закрепите винтами.

Откройте дверь багажника и закрепите ее.

Снимите фиксатор замка двери багажника в следующем порядке:

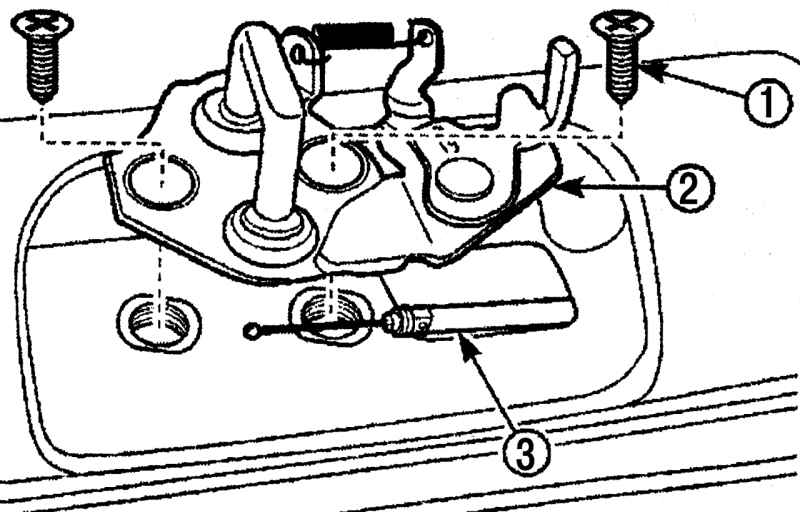

Рис. 10.76. Снятие фиксатора замка двери багажника: 1 — винты; 2 — трос; 3 — фиксатор замка двери багажника

- отверните винты 1 (рис. 10.76);

- отсоедините трос 2;

- снимите фиксатор 3.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Подсоедините трос.

Установите фиксатор замка двери багажника и закрепите винтами.

Если автомобиль оборудован системой центрального замка, отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель обивки передней двери.

Снимите обивку с передней двери.

Отсоедините тягу наружной ручки двери от замка двери.

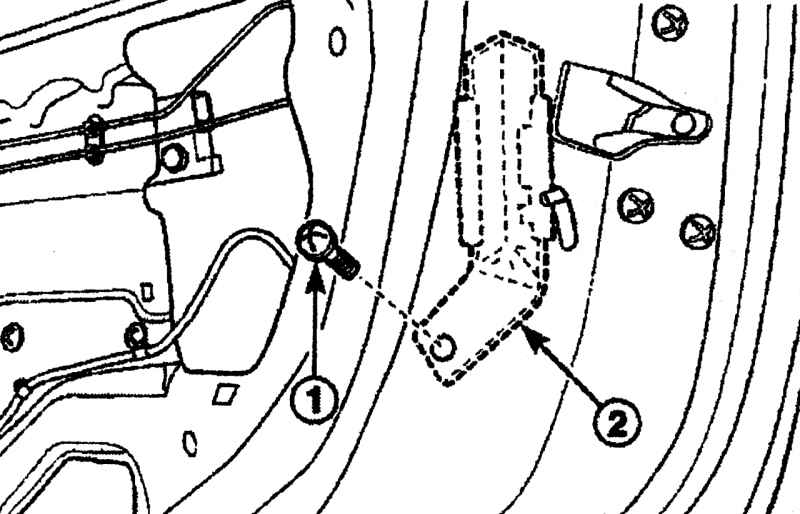

Рис. 10.77. Расположение винтов (1) крепления замка (2) передней двери

Выверните винты 1 (рис. 10.77) и снимите замок 2 передней двери. Если автомобиль оснащен системой центрального замка, отсоедините разъем электропривода замка.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите замок двери и закрепите винтами. Если автомобиль оснащен системой центрального замка, подсоедините разъем электропривода.

Подсоедините тягу наружной ручки и тягу от цилиндра замка к замку двери.

Установите обивку на переднюю дверь.

Установите панель обивки передней двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Если автомобиль оборудован системой центрального замка, отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель обивки двери.

Снимите обивку 1 (см. рис. 10.72) задней двери. В случае комплектации автомобиля делюкс снимите обивку после снятия кронштейна ручки двери.

Выверните винты 1 (см. рис. 10.73) и снимите направляющий элемент 2.

Рис. 10.78. Место отсоединения тяги (1) наружной ручки от замка двери

Отсоедините тягу 1 (рис. 10.78) наружной ручки от замка двери.

Рис. 10.79. Расположение винтов (1) крепления замка (2) задней двери

Выверните винты 1 (рис. 10.79) и снимите замок 2 задней двери. Если автомобиль оснащен системой центрального замка, отсоедините разъем электропривода замка.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите замок задней двери и закрепите винтами. Если автомобиль оснащен системой центрального замка, подсоедините разъем электропривода.

Подсоедините тягу наружной ручки двери к замку двери.

Установите направляющую рейку и закрепите винтами.

Установите обивку на дверь.

Установите панель обивки двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель обивки двери.

Снимите обивку с двери.

Снимите замок двери в сборе.

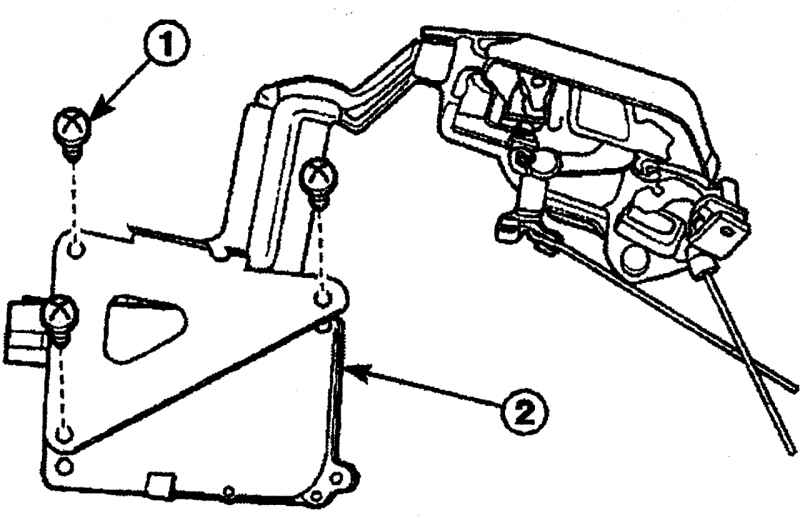

Рис. 10.80. Расположение винтов (1) крепления электропривода (2) замка двери

Выверните винты 1 (рис. 10.80) и снимите электропривод 2 замка двери.

Установите электропривод замок двери в сборе и закрепите винтами.

Установите замок двери в сборе на автомобиль.

Установите обивку на дверь.

Установите панель обивки двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель обивки двери.

Снимите пылевлагозащитную пленку двери багажника.

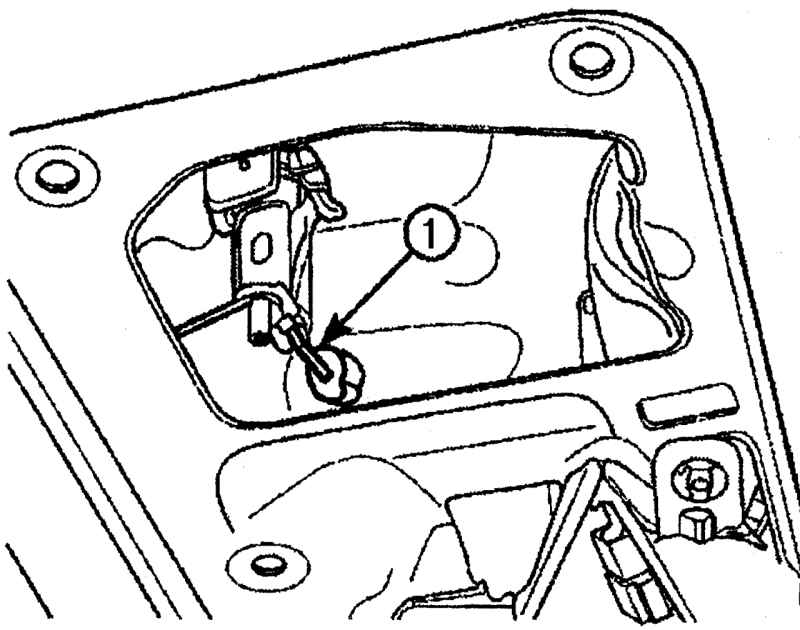

Рис. 10.81. Место отсоединения тяги (1) замка с цилиндра замка двери багажника

Снимите тягу 1 (рис. 10.81) замка с цилиндра замка двери багажника.

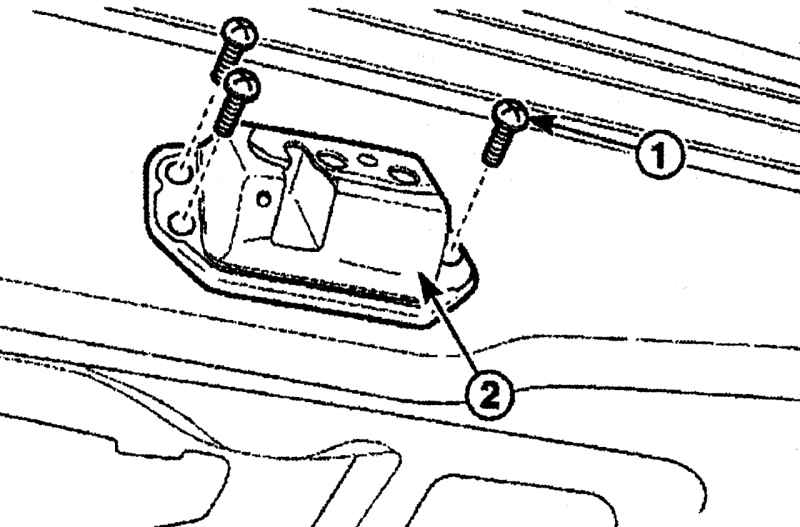

Рис. 10.82. Расположение винтов (1) крепления замка (2) двери багажника

Выверните винты 1 (рис. 10.82) и снимите замок 2 двери багажника.

Установите замок двери багажника и закрепите винтами.

Установите тягу замка к цилиндру замка двери багажника.

Установите обивку двери багажника.

Установите панель обивки двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

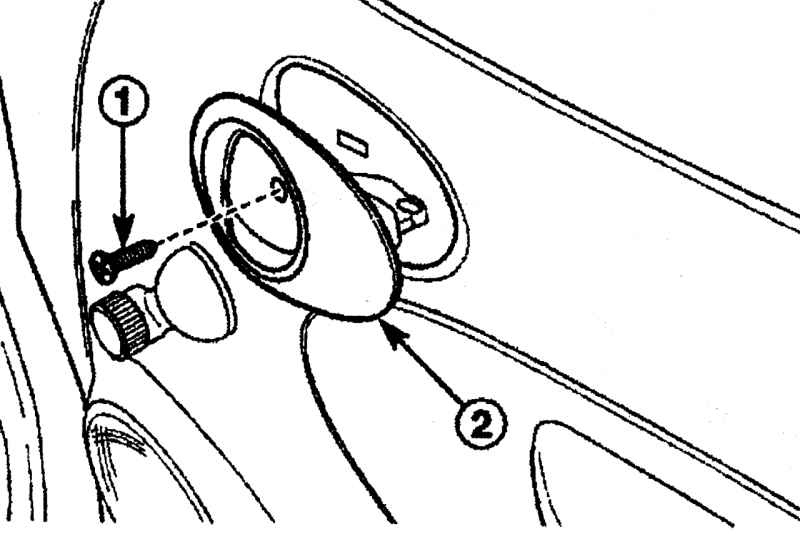

Рис. 10.83. Расположение винта (1) крепления внутренней ручки (2) передней двери

Выверните винт 1 (рис. 10.83) и снимите внутреннюю ручку 2 передней двери.

Снимите тяги замка передней двери.

Рис. 10.84. Выворачивание болтов (1) крепления наружной ручки (2) передней двери

Выверните болты 1 (рис. 10.84) и снимите наружную ручку 2 передней двери.

Установите наружную ручку передней двери и закрепите болтами.

Установите тяги замка передней двери.

Установите внутреннюю ручку двери и закрепите винтами.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите замок двери.

Рис. 10.85. Выворачивание болтов (1) крепления наружной ручки (2) задней двери

Выверните болты 1 (рис. 10.85) и снимите наружную ручку 2 задней двери.

Установите наружную ручку задней двери и закрепите болтами.

Установите замок задней двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите наружную ручку двери.

Снимите цилиндр замка двери с наружной ручки двери в следующем порядке:

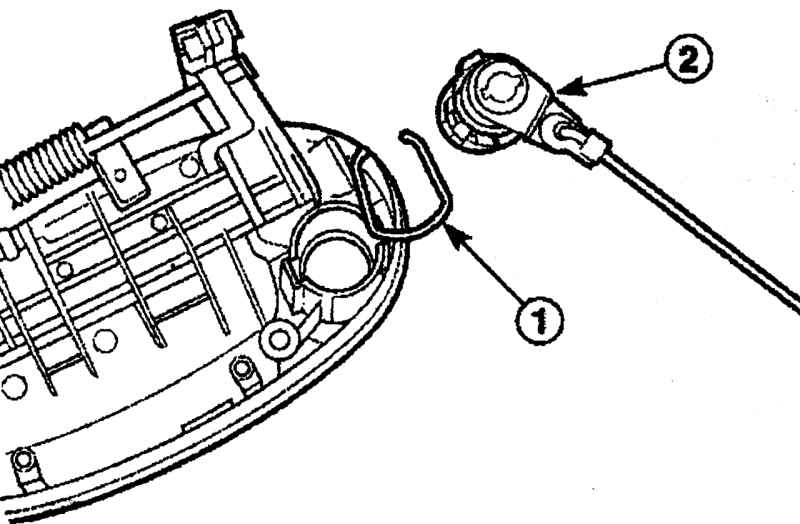

Рис. 10.86. Снятие зажима (1) крепления цилиндра (2) замка двери

- снимите зажим 1 (рис. 10.86);

- снимите цилиндр 2 замка двери.

Установите цилиндр замка двери и закрепите зажимом.

Установите наружную ручку двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Откройте дверь багажника.

Снимите двигатель заднего стеклоочистителя в сборе.

Снимите цилиндр замка двери багажника в следующем порядке:

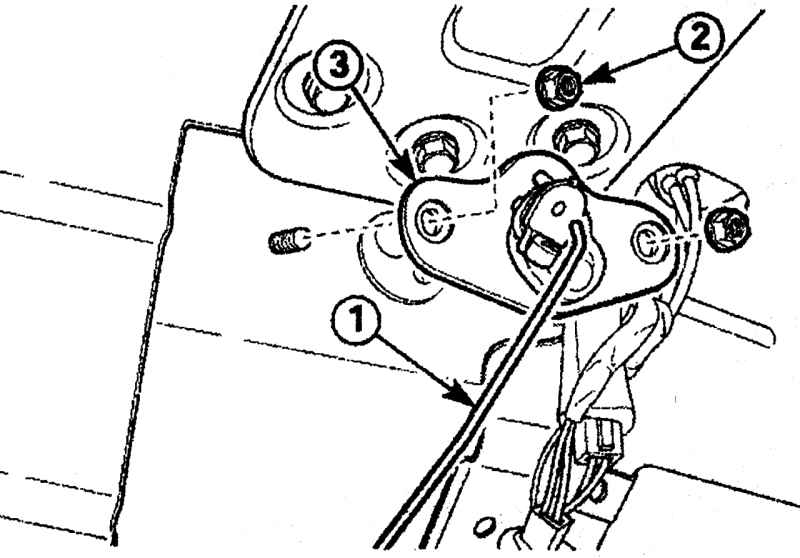

Рис. 10.87. Снятие цилиндра замка двери багажника: 1 — тяга замка багажника; 2 — гайки крепления цилиндра замка двери; 3 — цилиндр замка двери багажника

- отсоедините тягу 1 (рис. 10.87) замка двери багажника;

- отверните гайки 2 с цилиндра замка двери багажника;

- снимите цилиндр замка 3 двери багажника.

Установите цилиндр замка двери багажника.

Установите двигатель заднего стеклоочистителя в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Снимите стекло с передней двери.

Снимите стеклоподъемник в следующем порядке:

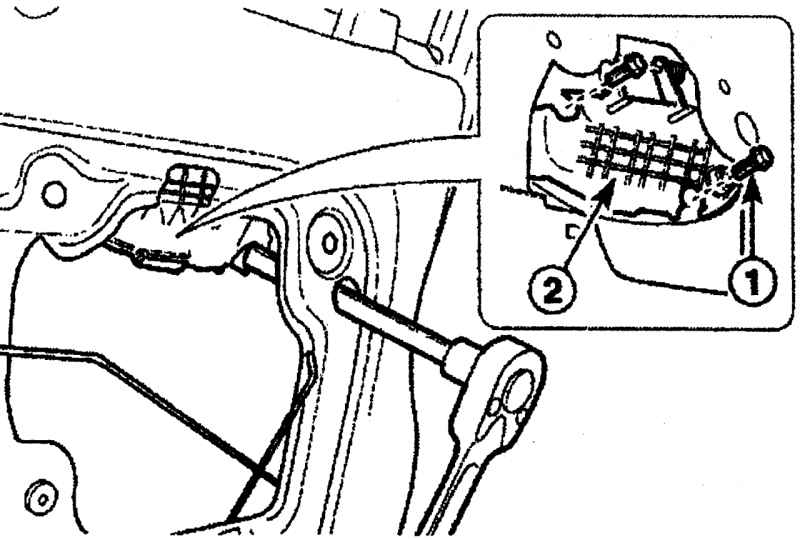

Рис. 10.88. Расположение болтов (1) крепления механического стеклоподъемника (2) передней двери

- выверните болты 1 (рис. 10.88) крепления стеклоподъемника;

- через отверстия в двери, снимите стеклоподъемник 2.

Установите стеклоподъемник и закрепите болтами.

Установите стекло.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите стекло.

Снимите электрический стеклоподъемник в сборе в следующем порядке:

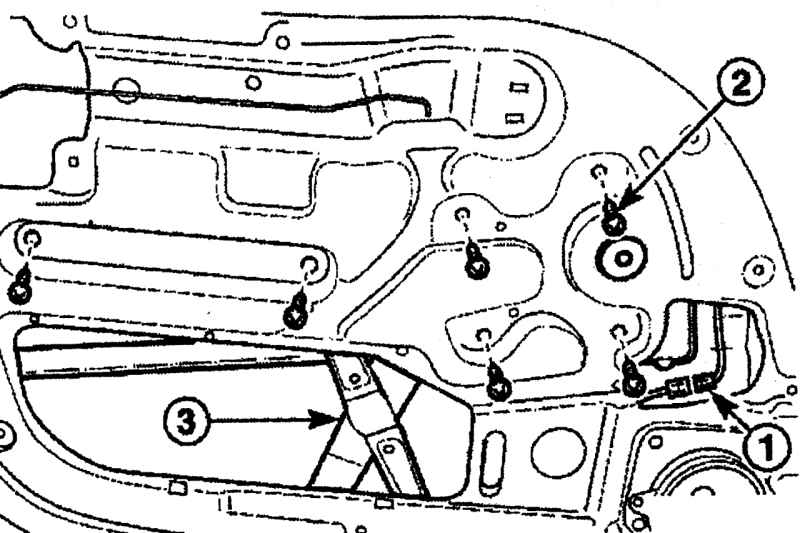

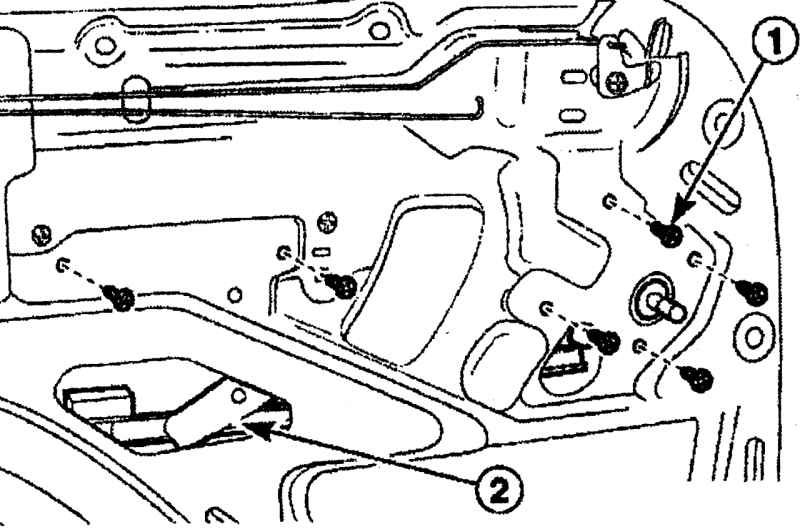

Рис. 10.89. Крепление электроподъемника передней двери: 1 — электрический разъем; 2 — болты; 3 — электроподъемник передней двери

- отсоедините электрический разъем 1 (рис. 10.89) двигателя стеклоподъемника;

- выверните болты 2 крепления стеклоподъемника;

- через отверстия в двери, снимите стеклоподъемник 3.

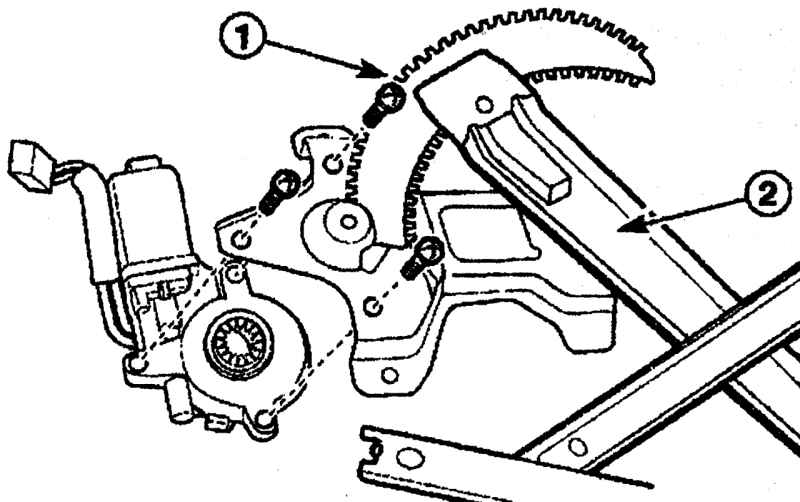

Рис. 10.90. Крепление двигателя стеклоподъемника к стеклоподъемнику: 1 — винты крепления; 2 — стеклоподъемник

Выверните винты 1 (рис. 10.90) и снимите двигатель стеклоподъемника со стеклоподъемника 2. При снятии двигателя стеклоподъемника будьте осторожны, так как можно легко пораниться.

Установите двигатель стеклоподъемника на стеклоподъемник и закрепите винтами.

Установите стеклоподъемник в сборе и закрепите винтами.

Подсоедините электрический разъем двигателя стеклоподъемника.

Установите стекло.

Подсоедините провод «массы» к аккумуляторной батарее.

Снятие и установку петли двери проводите с помощником.

Откройте дверь и поддержите ее подставками или домкратами, проложив между ними и дверью чистую ветошь.

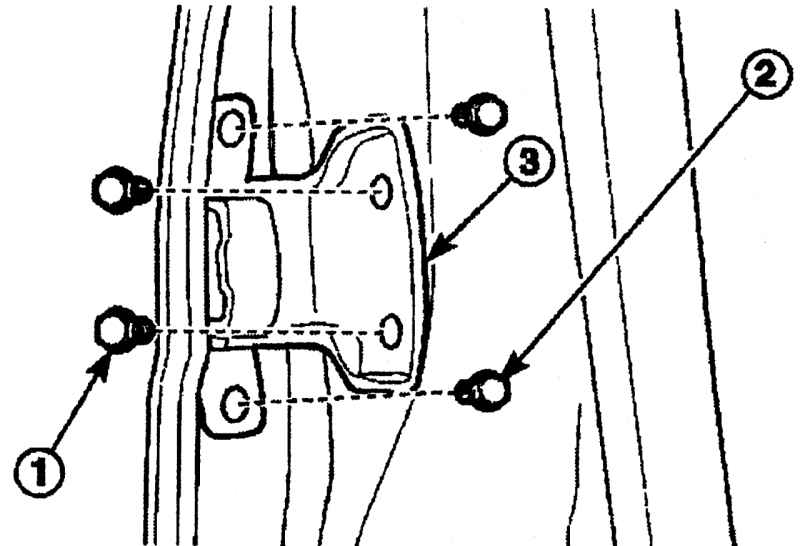

Рис. 10.91. Снятие петли двери: 1 — болт крепления петли к кузову; 2 — болт крепления петли 3 к двери

Отверните болты 1 (рис. 10.91) крепления петли двери к кузову.

Отверните болты 2 крепления петли двери к двери и снимите петлю 3.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите петлю на дверь и кузов и закрепите болтами.

Ограничитель открывания двери

Снимите обивку двери.

Снимите ограничитель открытия двери в следующем порядке:

Рис. 10.92. Снятие ограничителя открытия двери: 1 — болт крепления ограничителя к кузову; 2 — болт крепления ограничителя к двери; 3 — ограничитель

- выверните болт 1 (рис. 10.92) крепления ограничителя к кузову;

- выверните болты 2 крепления ограничителя к двери;

- снимите ограничитель открытия двери 3.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите ограничитель открытия двери на двери и кузове и закрепите болтами.

Установите обивку двери.

Снимите панель обивки двери.

Снимите внутренний уплотнитель с панели обивки двери в следующем порядке:

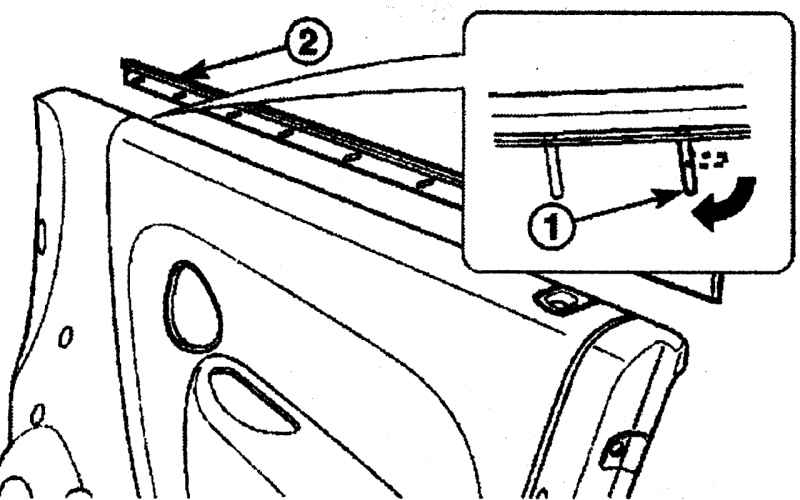

Рис. 10.93. Снятие внутреннего уплотнителя: 1 — стягивающие петельки; 2 — уплотнитель

- выпрямите стягивающие петельки 1 (рис. 10.93);

- снимите уплотнитель 2.

Установите уплотнитель на панели обивки двери.

Согните стягивающие петельки для крепления уплотнителя на панели обивки двери.

Установите панель обивки двери.

Рис. 10.94. Расположение болта крепления ограничителя открытия двери

Выверните болт крепления ограничителя открытия двери (рис. 10.94).

Снимите уплотнитель двери в следующем порядке:

Рис. 10.95. Снятие уплотнителя двери: 1 — зажим; 2 — фиксаторы уплотнителя

- снимите зажим 1 (рис. 10.95);

- снимите фиксаторы 2 уплотнителя;

- снимите уплотнитель двери.

Установите уплотнитель двери и закрепите зажимами и фиксаторами.

Вверните болт крепления ограничителя открытия двери.

Снимите панель обивки двери.

Снимите обивку 1 (см. рис. 10.72) двери. При комплектации автомобиля делюкс снимите обивку после снятия кронштейна ручки двери.

Установите обивку задней двери.

Установите кронштейн ручки двери.

Установите панель обивки задней двери.

Нанесите метку совмещения на крайнем уплотнителе двери стираемой ручкой.

Снимите крайний уплотнитель двери в следующем порядке:

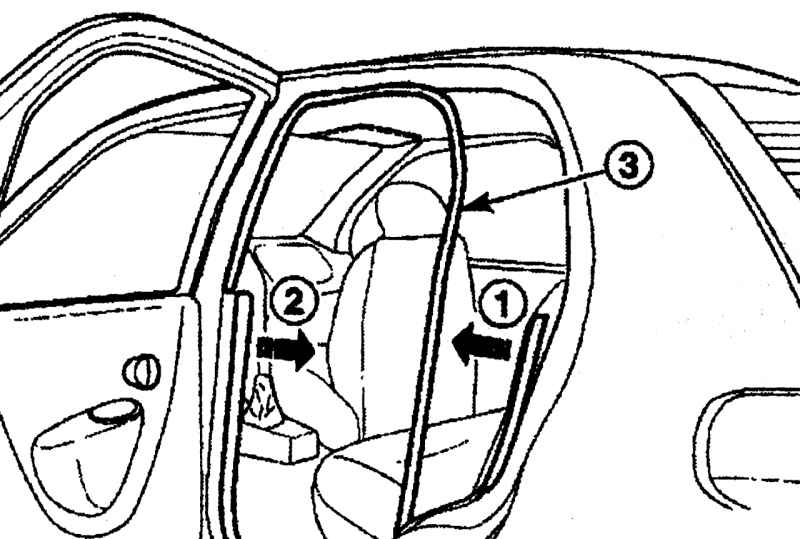

Рис. 10.96. Снятие крайнего уплотнителя двери: 1 — панель обивки порога; 2 — панель обивки средней стойки; 3 — крайний уплотнитель двери

- частично снимите панель 1 (рис. 10.96) обивки порога;

- частично снимите нижнюю панель 2 обивки средней стойки;

- снимите крайний уплотнитель двери 3.

Установите крайний уплотнитель в соответствии с ранее нанесенной меткой.

Установите панель обивки порога и нижнюю панель обивки средней стойки.

Откройте дверь багажника и закрепите ее в этом положении.

Снимите стойку двери багажника в сборе в следующем порядке:

Рис. 10.97. Снятие стойки двери багажника: 1 — гайка шарового соединителя на стойке задней части кузова; 2 — гайка шарового соединителя на двери багажника

- отверните гайку шарового соединителя 1 (рис. 10.97) стойки от задней части кузова;

- отверните гайку шарового соединителя стойки 2 от двери багажника;

- снимите стойку двери багажника.

Установите стойку двери багажника и вверните гайки шаровых соединителей стойки.
