10.6.1. Описание конструкции

Фиксаторы замков передней и задней двери состоят из фиксатора с двумя винтами, ввернутыми внутрь пластины с регулирующими пазами средней и задней стоек. Дверь защищена в закрытом положении, когда вилка дверного замка схватывает и стягивает фиксатор замка.

Замок задней двери, предотвращающий открытие двери детьми, предотвращает открытие задних дверей изнутри автомобиля.

Чтобы активизировать эти замки, переместите рычаг обоих дверей в блокирующее положение. Затем закройте обе двери. Задние пассажиры не смогут открыть двери изнутри автомобиля. Чтобы разблокировать эти замки, разблокируйте дверь изнутри автомобиля и откройте дверь снаружи. Переместите рычаг в положение разблокировки. Дверные замки будут работать нормально.

Для этого используются соленоиды электропривода, установленные в каждой двери в сборе.

Дверные замки активизируются активатором на внутренней ручке двери или цилиндром замка, но только двери водителя. Когда дверь водителя заблокирована или разблокирована активатором или цилиндром замка, все двери блокируются или разблокируются соответственно.

Стеклоподъемники с электрическим приводом управляются включателями на обивке передней двери и приводятся в действие электродвигателями на каждом стеклоподъемнике. Стекла опускаются нажатием включателя и поднимаются вытягиванием включателя. Стекло остановит движение при разъединении включателя или при полном закрытии или открытии стекла.

Автомобиль оборудован газовыми держателями двери багажника. Держатель поддерживает дверь багажника при ее открытии.

Предупреждение Держатель содержит газ под высоким давлением. Поэтому будьте осторожны и держитесь в стороне. Прокол или тепло могут привести к взрыву держателя.

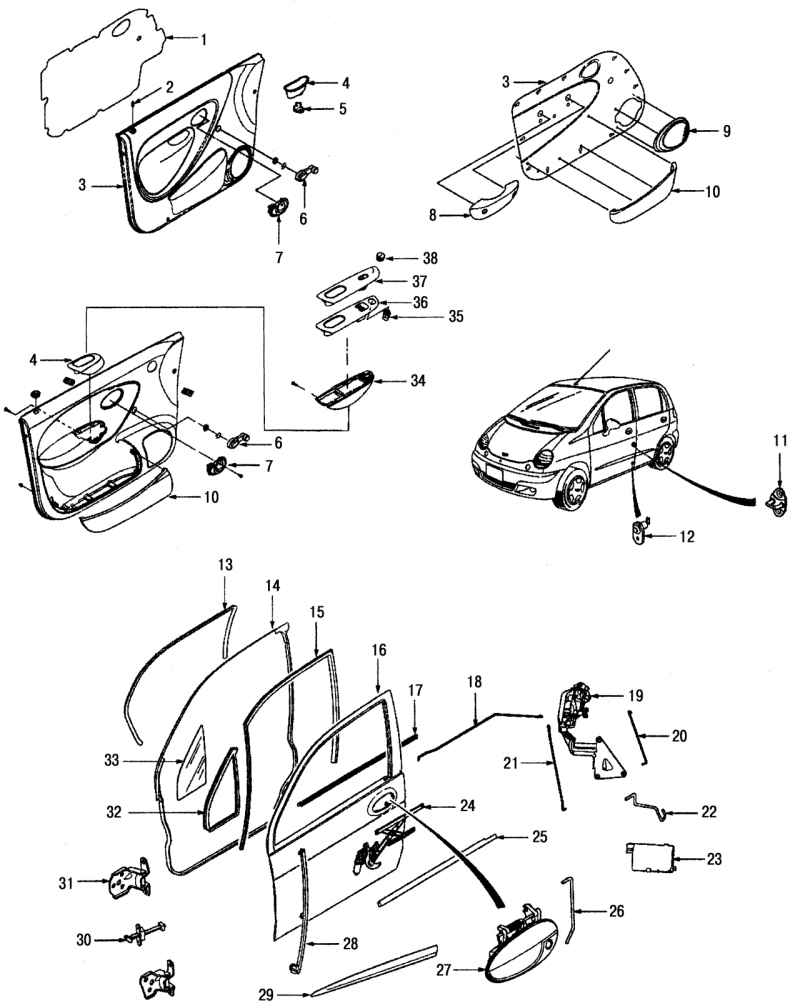

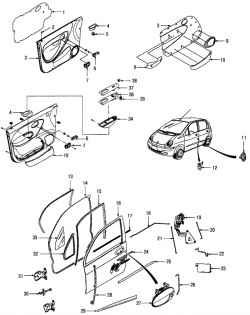

Рис. 10.63. Элементы передних дверей: 1 — обивка двери; 2 — кнопка замка; 3 — панель обивки; 4 — ручка; 5 — кронштейн ручки; 6 — ручка механического стеклоподъемника; 7 — внутренняя ручка; 8 — ручка; 9 — кожух динамика двери; 10 — карман; 11 — фиксатор замка; 12 — выключатель двери; 13 — крайний уплотнитель двери; 14 — уплотнитель двери; 15 — направляющая стекла; 16 — передняя дверь; 17 — внутренний уплотнитель; 18 — тяга внутренней ручки; 19 — замок двери; 20 — тяга цилиндра замка двери; 21 — тяга замка; 22 — тяга электропривода; 23 — электропривод; 24 — стеклоподъемник; 25 — наружный уплотнитель; 26 — тяга наружной ручки; 27 — наружная ручка; 28 — перегородка; 29 — молдинг двери; 30 — тяга открытия двери; 31 — петля двери; 32 — уплотнитель форточки; 33 — форточка; 34 — наружная ручка; 35 — переключатель зеркала; 36 — переключатель электрического стеклоподъемника; 37 — кожух переключателя электрического стеклоподъемника; 38 — заглушка

Элементы передних и задних дверей показаны на рис. 10.63 и 10.64.

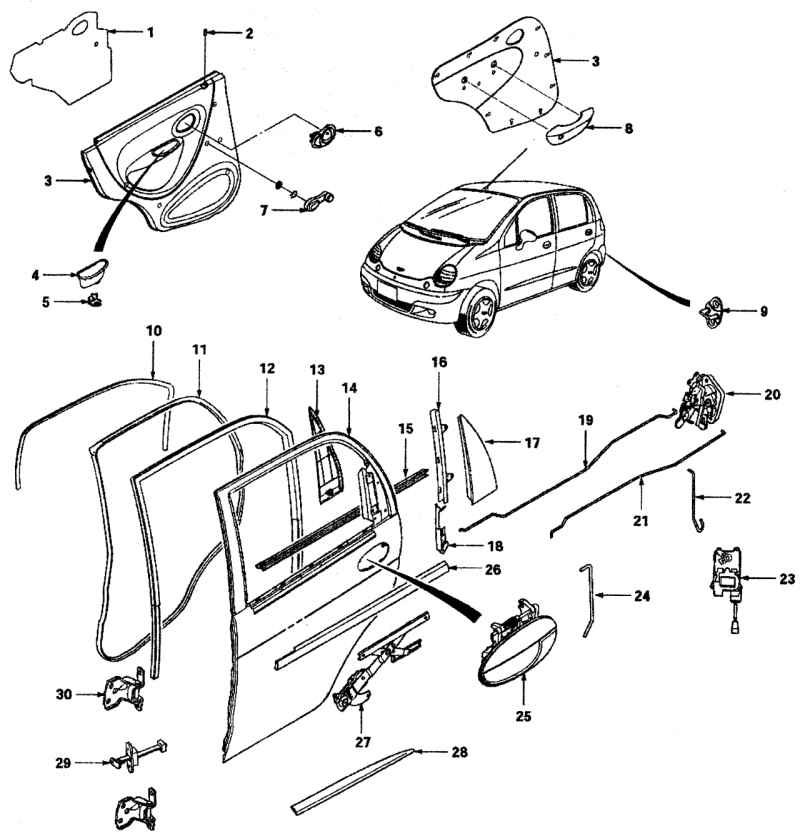

Рис. 10.64. Элементы задних дверей: 1 — обивка двери; 2 — кнопка замка; 3 — панель обивки; 4 — ручка; 5 — кронштейн ручки; 6 — внутренняя ручка; 7 — ручка механического стеклоподъемника; 8 — ручка; 9 — петля замка; 10 — крайний уплотнитель двери; 11 — уплотнитель двери; 12 — направляющая стекла; 13 — внутренняя облицовка; 14 — задняя дверь; 15 — внутренний уплотнитель; 16 — верхняя направляющей рейка; 17 — наружная облицовка; 18 — нижняя направляющая рейка; 19 — тяга замка; 20 — замок двери; 21 — тяга внутренней ручки; 22 — тяга электропривода; 23 — электропривод; 24 — тяга наружной ручки; 25 — наружная ручка; 26 — наружный уплотнитель; 27 — стеклоподъемник; 28 — молдинг двери; 29 — ограничитель открывания двери; 30 — петля двери
