5.16.6. Замена приемной трубы

Вам потребуются: ключи «на 10», «на 13», «на 22», торцовая головка «на 16», отвертка с плоским лезвием.

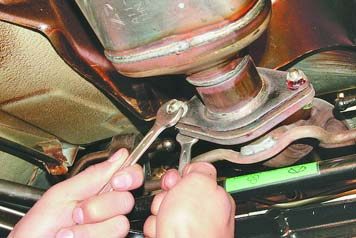

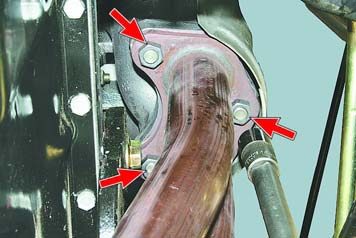

1. Удерживая ключом «на 10» болты, отверните ключом «на 13» две гайки крепления фланца приемной трубы к фланцу нейтрализатора, разъедините фланцы и снимите уплотнительную прокладку.	2. Торцовой головкой «на 16» отверните три гайки крепления фланца приемной трубы к выпускному коллектору.

Полезный совет Гайки крепления фланца приемной трубы после длительной эксплуатации «пригорают» к шпилькам. Во избежание поломки шпилек перед отворачиванием смочите резьбовые соединения жидкостью WD-40 (или составами, подобными ей) или керосином. Рекомендуем при каждой разборке соединений заменять гайки новыми, так как грани гаек могут смяться и при последующей затяжке (отворачивании) могут сорваться совсем, после чего отвернуть гайку будет очень трудно.

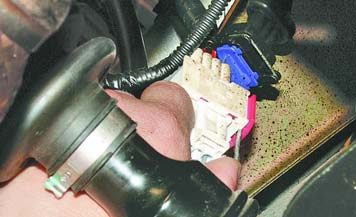

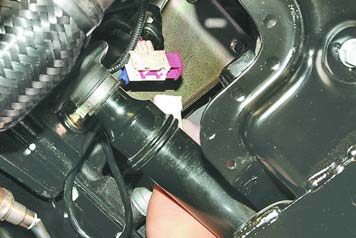

3. Выдвиньте из колодки датчика концентрации кислорода фиксатор...	4. ...и разъедините колодку.

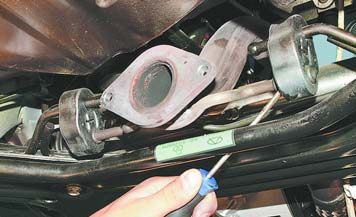

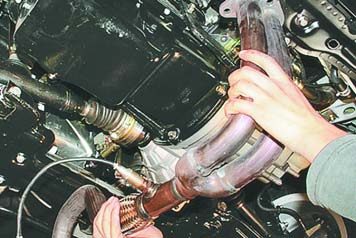

5. Снимите с кронштейна приемной трубы подушки подвески (операция показана при снятом нейтрализаторе отработавших газов).	6. Сдвиньте фланец приемной трубы со шпилек выпускного коллектора и снимите трубу.

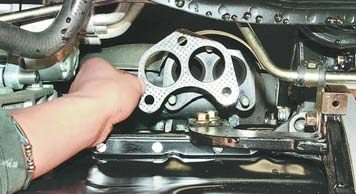

7. Снимите уплотнительную прокладку с фланца выпускного коллектора.

Полезный совет Заменяйте новыми уплотнительные прокладки между фланцами приемной трубы, нейтрализатора и выпускного коллектора при каждой разборке соединения, так как сильно обжатые прокладки не обеспечат надежного уплотнения.

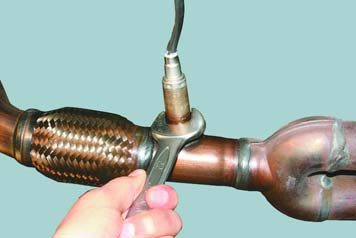

8. Ключом «на 22» выверните из приемной трубы датчик концентрации кислорода и установите его на новую приемную трубу.

9. Установите приемную трубу в порядке, обратном снятию.
