4.3.5. Очистка системы вентиляции картера

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Для того чтобы этого не было, периодически очищайте и промывайте систему.

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.

Полезный совет Очищайте систему вентиляции картера перед каждой заменой масла.

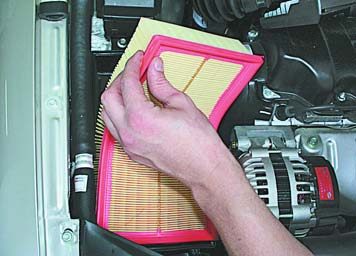

1. Снимите крышку воздушного фильтра...	2. ...и извлеките фильтрующий элемент (см. «Замена фильтрующего элемента воздушного фильтра»).

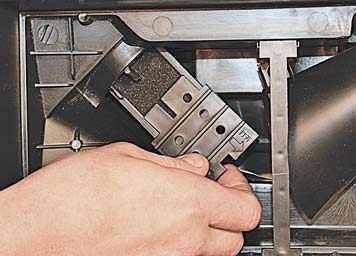

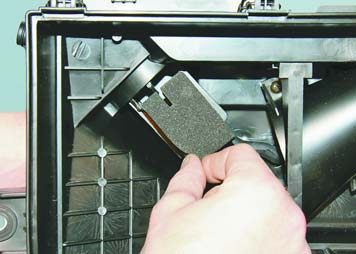

3. Сдвиньте крышку фильтра системы вентиляции картера.	4. Извлеките фильтр системы вентиляции картера из корпуса воздушного фильтра. Сильно загрязненный фильтр замените новым.

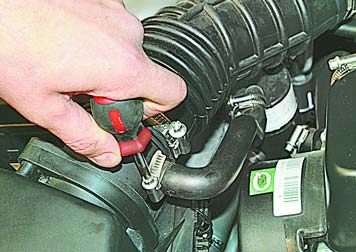

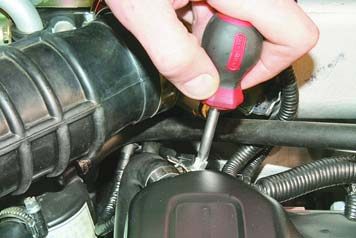

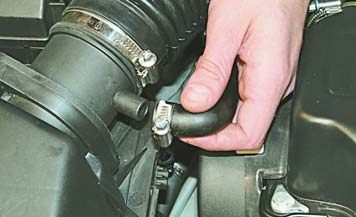

5. Ослабьте затяжку хомута...	6. ...и отсоедините отводящий шланг системы вентиляции от штуцера воздушного фильтра.

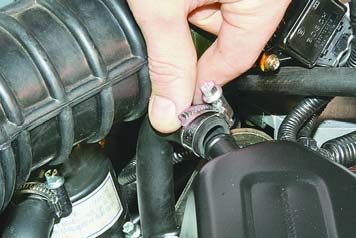

7. Ослабьте затяжку хомута...	8. ...и снимите отводящий шланг системы вентиляции картера от штуцера крышки головки блока цилиндров.

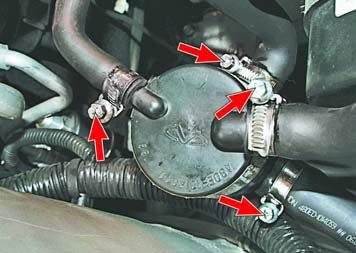

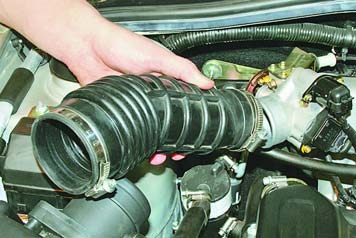

9. Снимите воздухоподводящий рукав (см. «Снятие и установка воздушного фильтра»).	10. Ослабьте затяжку хомутов крепления шлангов к сепаратору системы вентиляции картера.

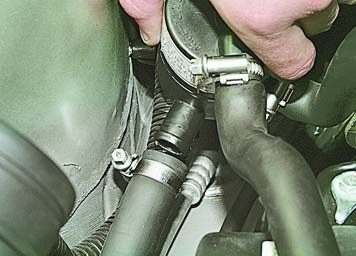

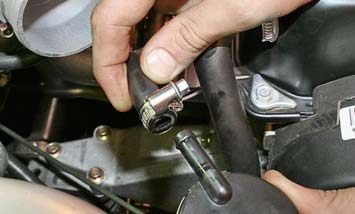

11. Отсоедините от сепаратора шланг, отводящий картерные газы в корпус воздушного фильтра...	12. ...шланг, отводящий картерные газы во впускной рукав...

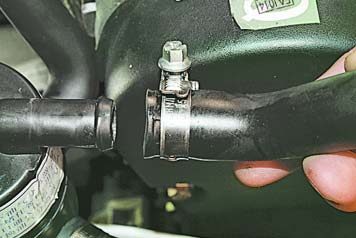

13. ...шланг, подводящий картерные газы к сепаратору...	14. ...и шланг, отводящий картерные газы во впускной трубопровод.

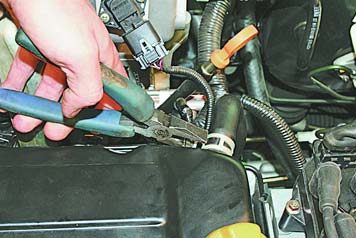

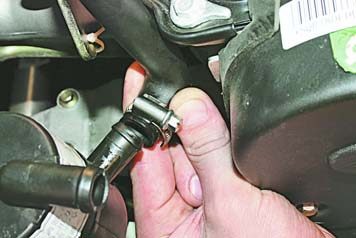

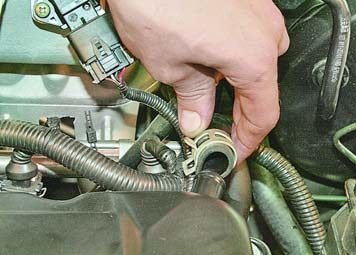

15. Сожмите отогнутые усики хомута крепления подводящего шланга системы вентиляции картера, сдвиньте хомут по шлангу...	16. ...и снимите шланг с патрубка крышки головки блока цилиндров.

17. Аналогично отсоедините подводящий шланг от патрубка блока цилиндров.

18. Отсоедините отводящие шланги от патрубков корпуса воздушного фильтра и впускного трубопровода.

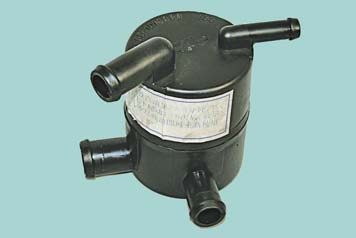

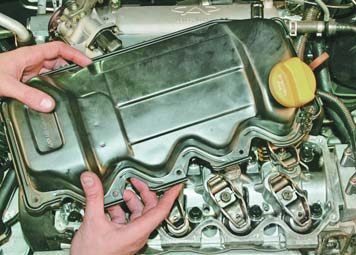

19. Промойте шланги и сепаратор системы вентиляции картера бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров и патрубков для подсоединения патрубков.	20. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров двигателя»).

Полезный совет При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.

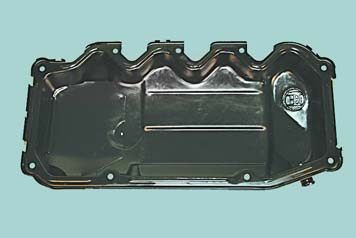

21. Промойте бензином или керосином внутреннюю поверхность крышки головки блока цилиндров и ее патрубки.

22. Установите крышку головки блока цилиндров и шланги системы вентиляции картера в порядке, обратном снятию.
