4.3.21. Проверка и регулировка углов установки колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Регулировка угла развала и схождения задних колес конструкцией автомобиля не предусмотрена. Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески или деформацией кузова. При обнаружении отклонений в параметрах задней подвески, вызванных деформацией ее элементов и кузова, надо найти причину возникновения отклонений и устранить ее заменой вышедших из строя деталей.

Предупреждение Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

угол продольного наклона оси поворота переднего колеса.....1°30’±30’

угол развала.....–30’±20’

схождение.....0’±10’

угол развала.....–1°30’±20’

схождение.....10’±10’

Углы установки колес проверяйте на автомобиле без нагрузки с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах и при отсутствии чрезмерных люфтов в узлах подвески.

После установки автомобиля на стенд (непосредственно перед проверкой углов) «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля. При отклонении угла от номинального значения замените поврежденные и деформированные детали.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали.

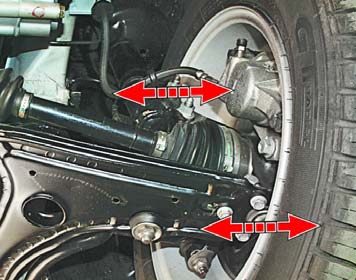

Угол развала регулируется перемещением поворотного кулака относительно амортизаторной стойки, а также перемещением шаровой опоры относительно рычага подвески.

Схождение передних колес представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля.

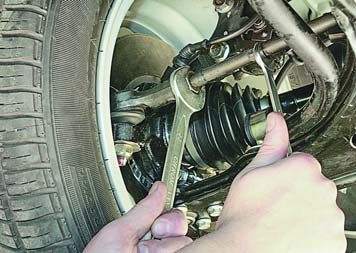

Схождение передних колес регулируют изменением длины рулевых тяг.

Проверьте следующие углы установки задних колес.

Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Регулировка угла развала задних колес не предусмотрена конструкцией автомобиля.

Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Регулировка схождения задних колес не предусмотрена конструкцией автомобиля.
