7.2.4. Снятие и установка генератора

При работах с контурами масла, топлива и ОЖ следует предохранять генератор от загрязнения.

Двигатель M51

ПОРЯДОК ВЫПОЛНЕНИЯ

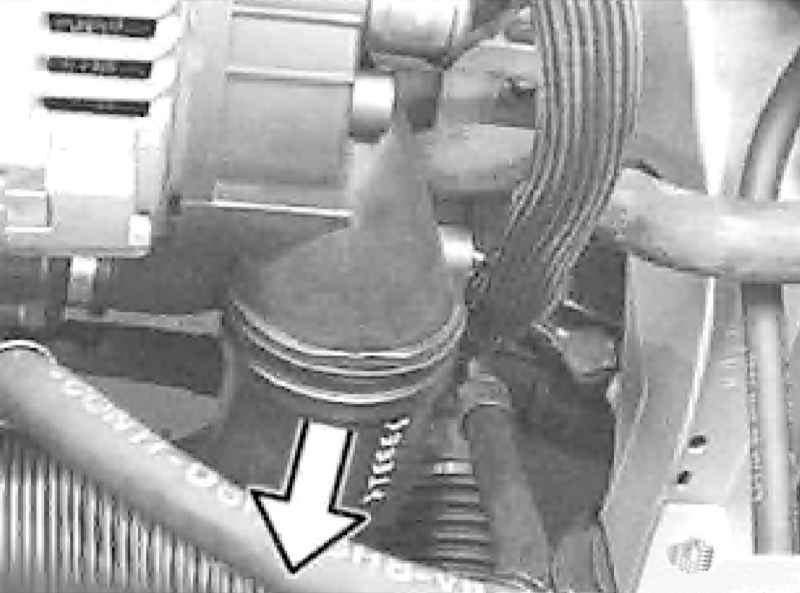

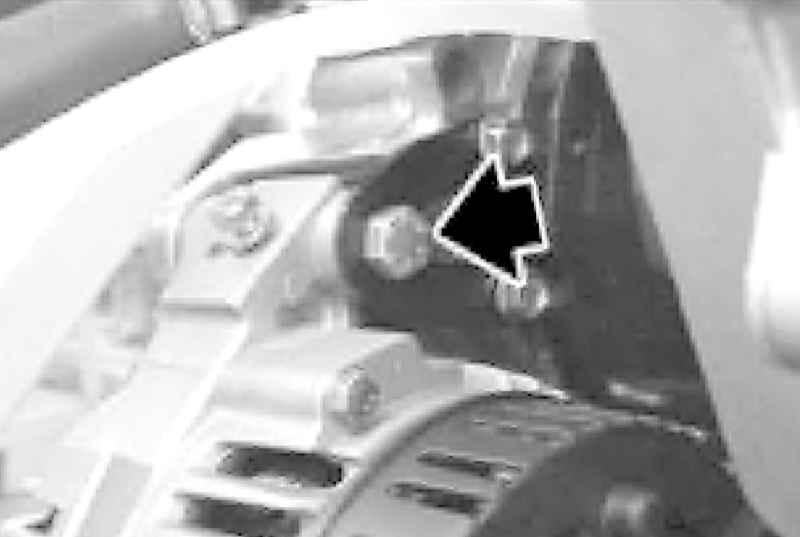

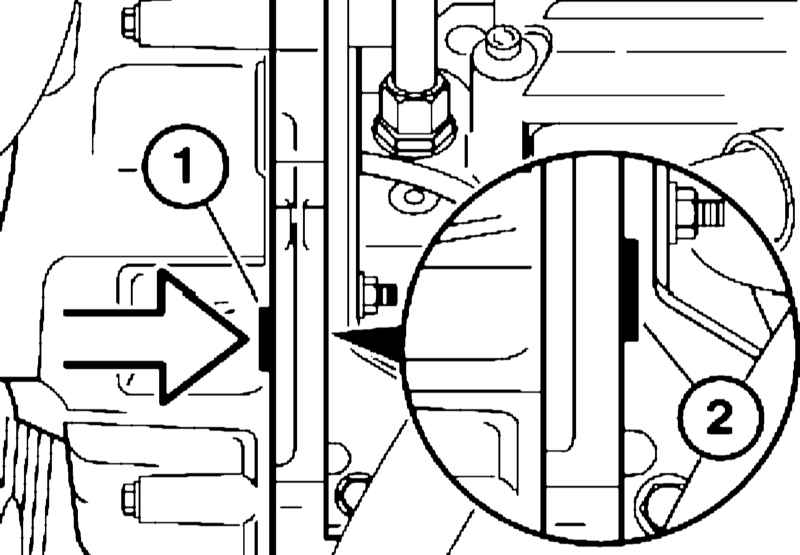

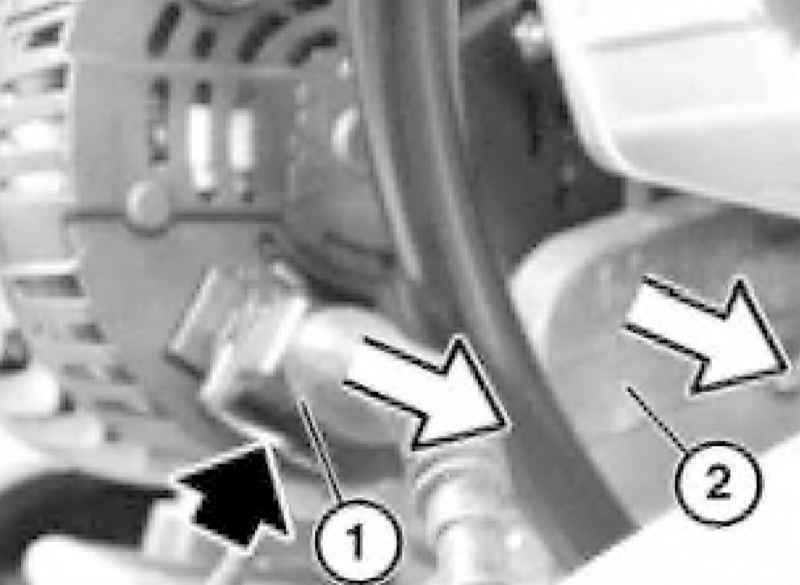

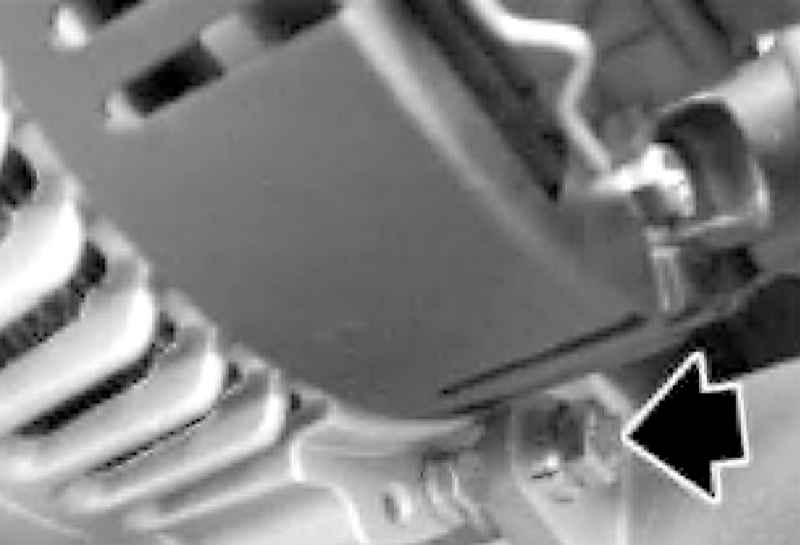

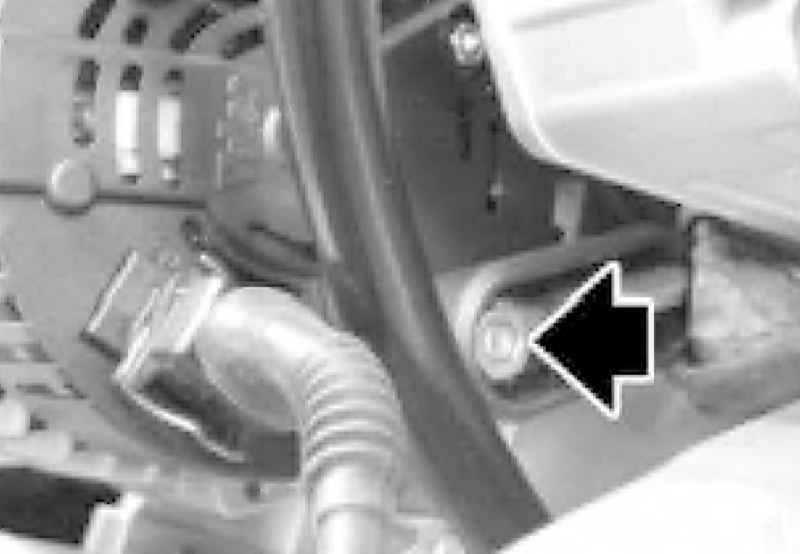

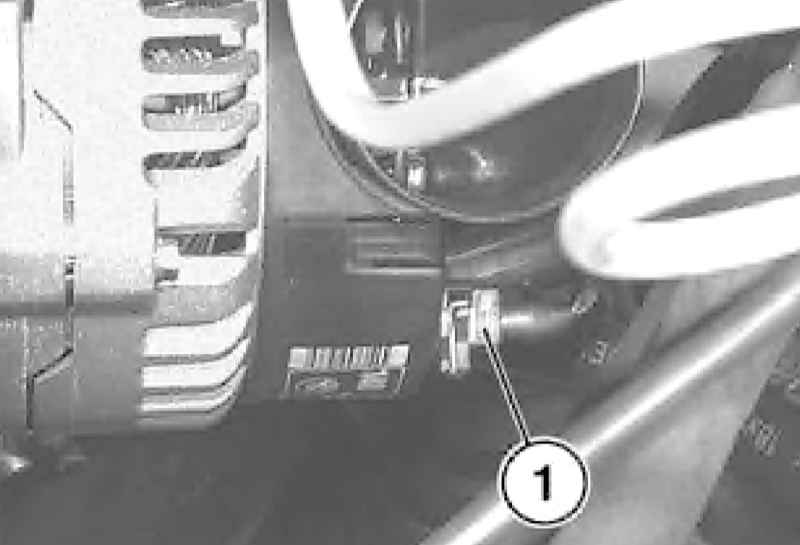

Отсоедините от генератора шланг подачи охлаждающего воздуха. Разъедините разъем (1) на генераторе. Выверните нижний болт крепления генератора и болты крепления резервуара ГУР к переднему лонжерону. Выверните верхний болт крепления генератора. Разъедините разъем электропроводки (1) и снимите защитный колпачок (2). Отдайте гайку, снимите провод цепи заряда и провод к выводу плюса аккумуляторной батареи. Снимите генератор. Установка производится в обратном порядке, соблюдайте усилия затягивания крепежа. Для облегчения установки предварительно выпрессуйте из переднего лонжерона втулки. 1 — Положение втулок после снятия 2 — Монтажное положение

Двигатели M52, M52TU

ПОРЯДОК ВЫПОЛНЕНИЯ

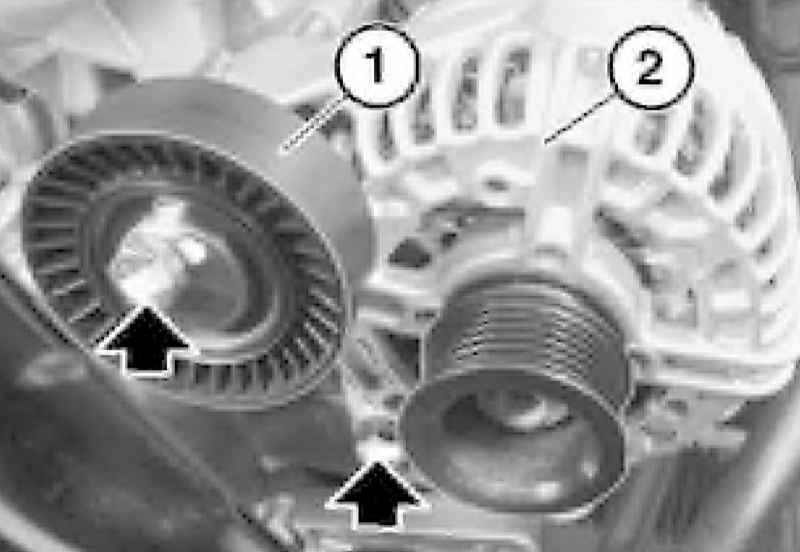

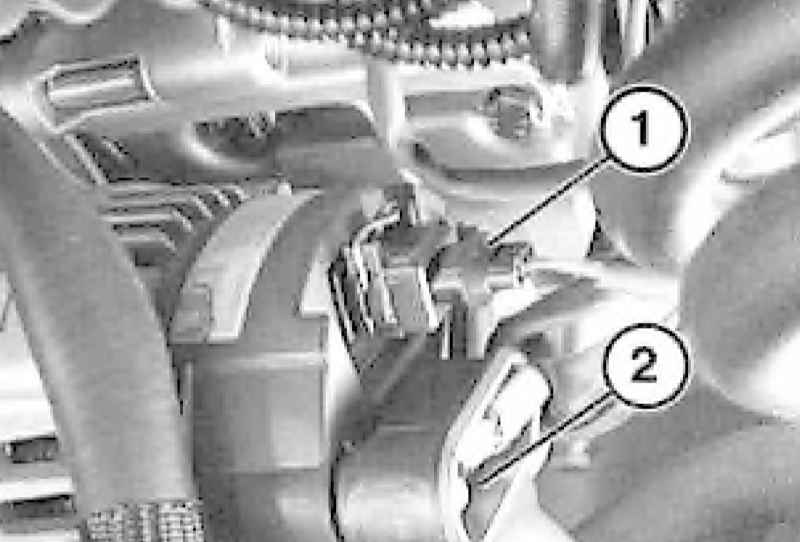

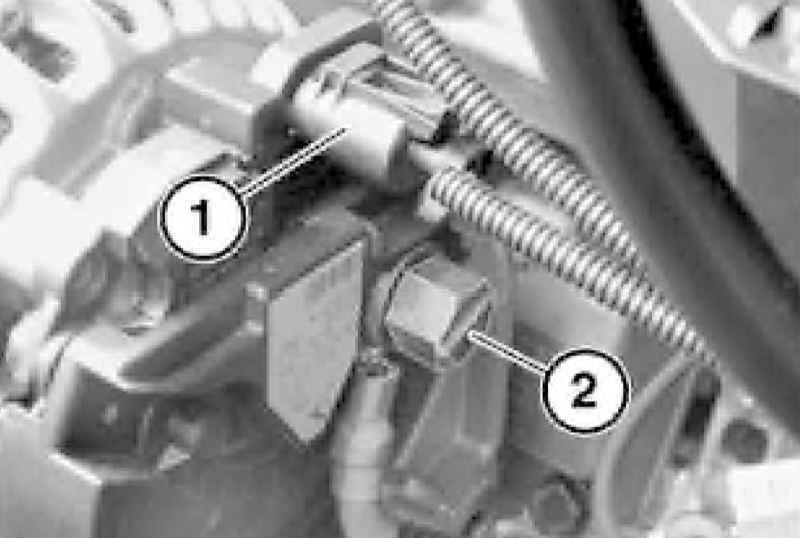

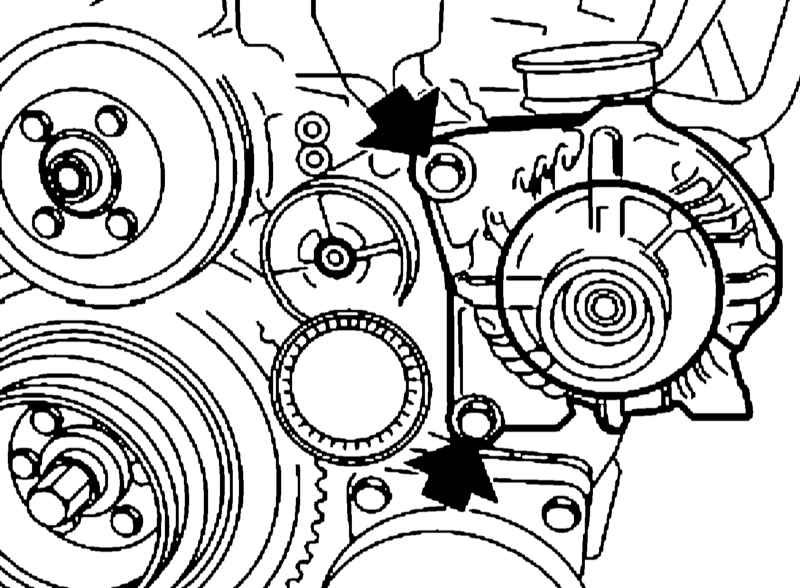

Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов) и муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования). При необходимости опустошите резервуар жидкости ГУР, снимите его вместе с кронштейном и отложите в сторону. Не отсоединяйте трубопроводы от резервуара. Если установлен, снимите воздушный шланг. В варианте исполнения №1 снимите заглушки разъемов, разъедините разъем (1), отдайте гайку (2) и снимите положительный провод аккумуляторной батареи. В варианте исполнения №2 разъедините разъем (1), отдайте гайку (2) и снимите положительный провод аккумуляторной батареи. В варианте исполнения без обводного ролика поочередно выверните болты крепления генератора, удерживая при этом его. Снимите генератор. В варианте исполнения с обводным роликом снимите с него крышку, выверните болт и снимите ролик (1). Выверните болт и снимите генератор (2). Установка производится в обратном порядке. В варианте исполнения с обводным роликом его фиксатор должен войти в паз генератора.

Двигатель M57

ПОРЯДОК ВЫПОЛНЕНИЯ

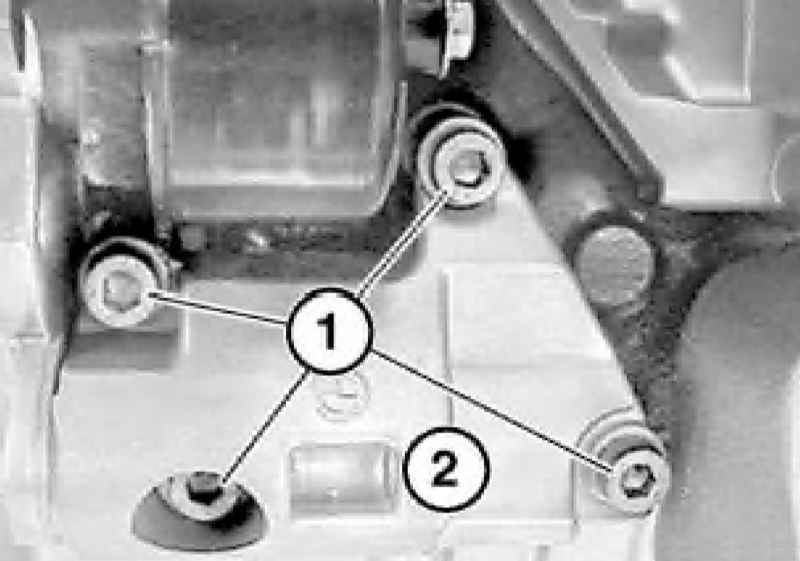

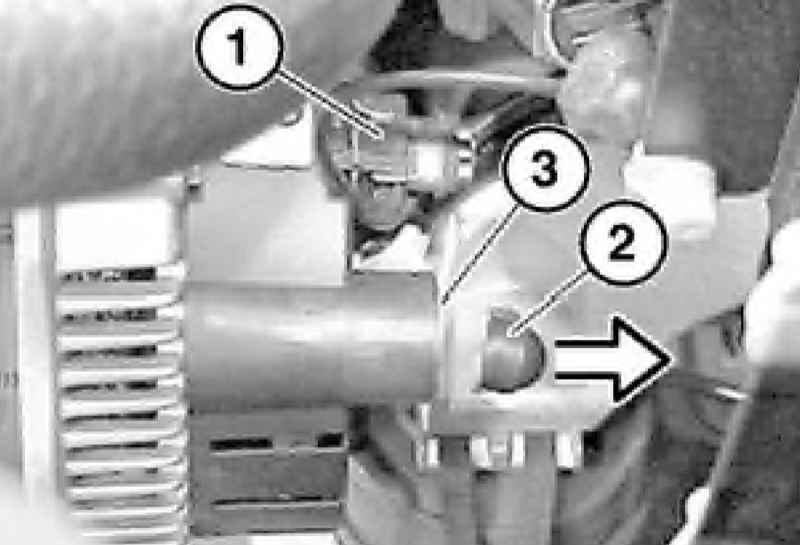

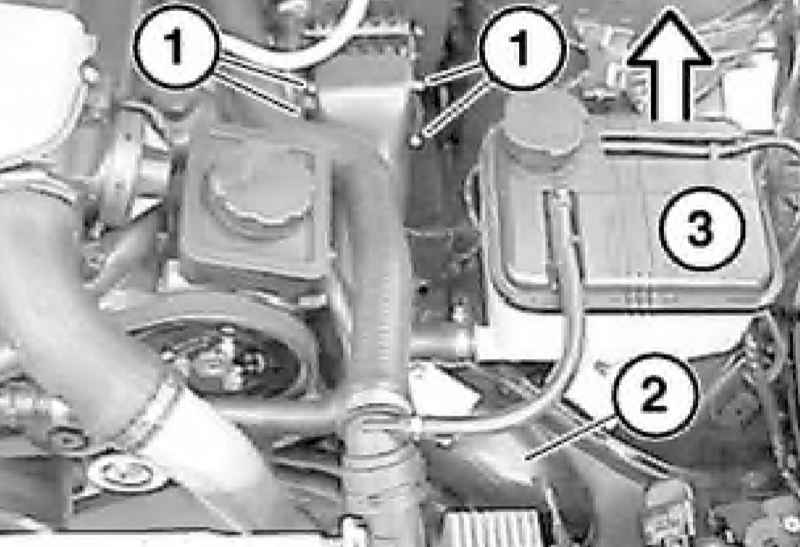

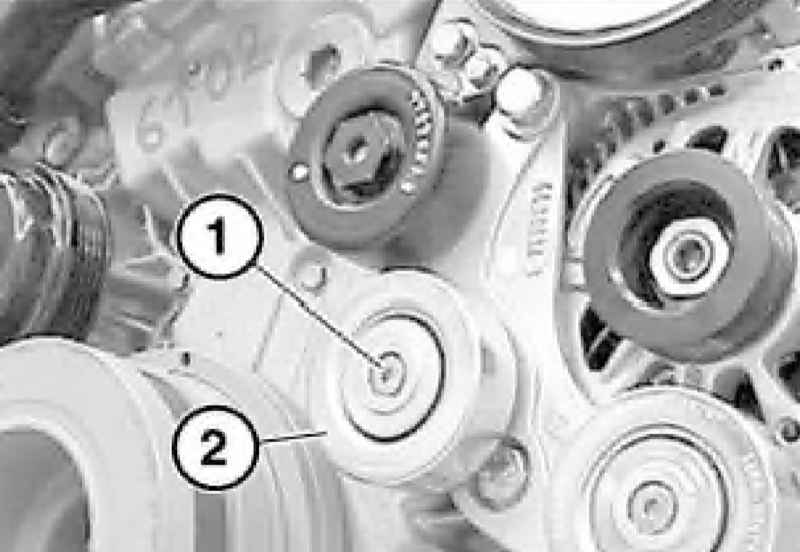

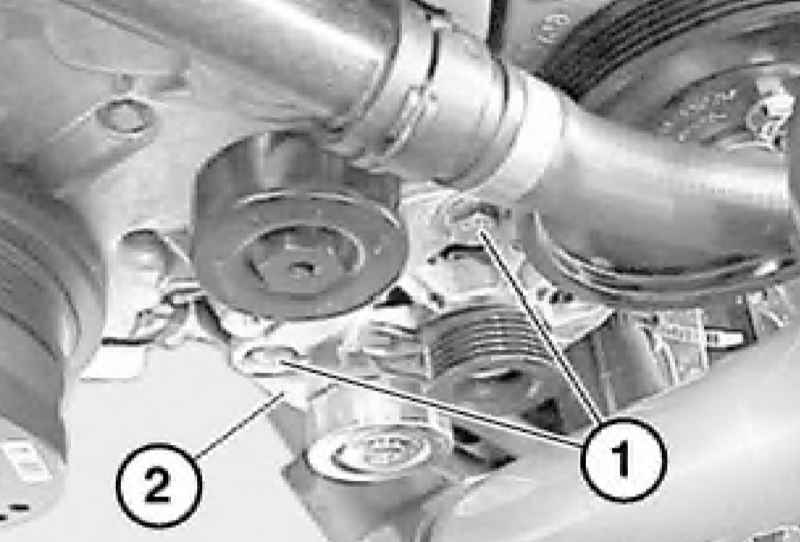

Выверните болты (1) и снимите воздуховод (2). Разожмите зажимы (3), снимите расширительный бачок движением вверх и отложите в сторону. Разъедините разъем (1) генератора, снимите защитный колпачок (2) положительного провода аккумуляторной батареи, отдайте гайку (3) и снимите положительный провод батареи. Выверните болт (1) и снимите ролик (2). Выверните болты (1) на генераторе, снимите кронштейн (2) и выньте генератор движением вверх. При необходимости выверните болты (1) и снимите опорный кронштейн (2) генератора.

Двигатели M60, M62

Генератор с воздушным охлаждением:

ПОРЯДОК ВЫПОЛНЕНИЯ

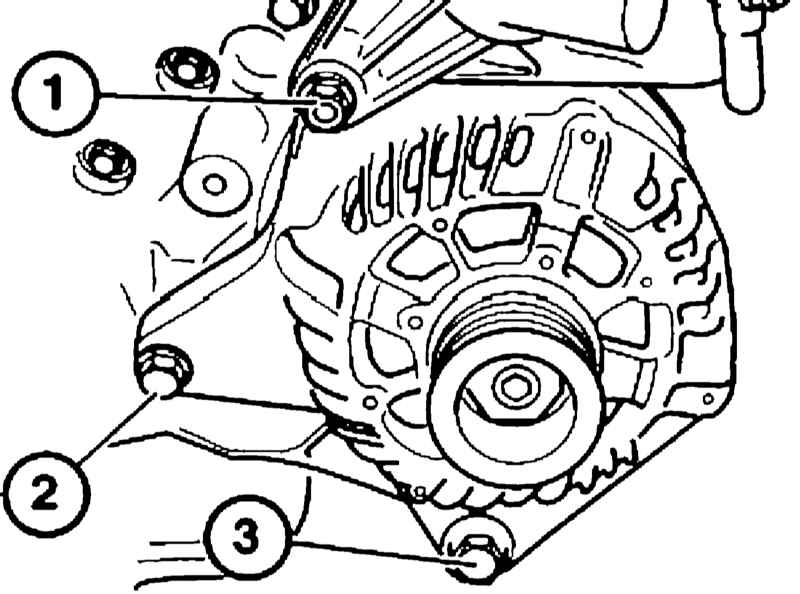

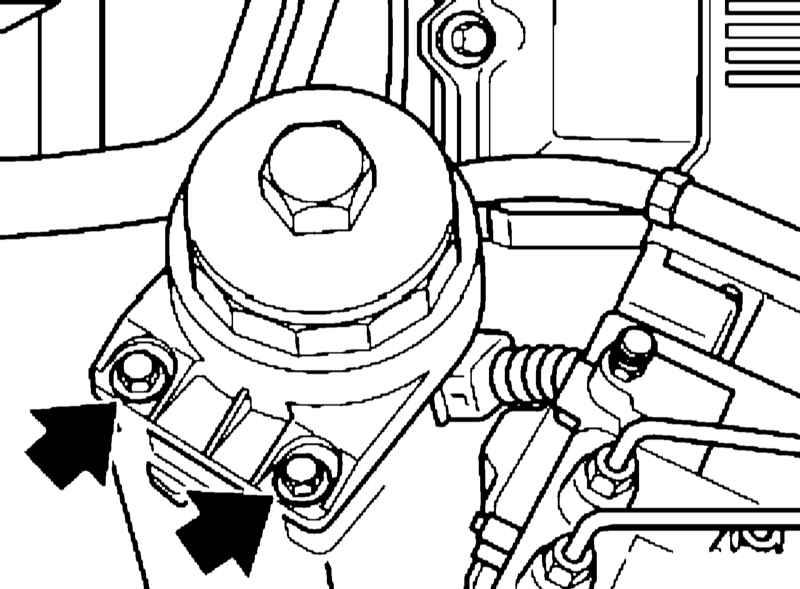

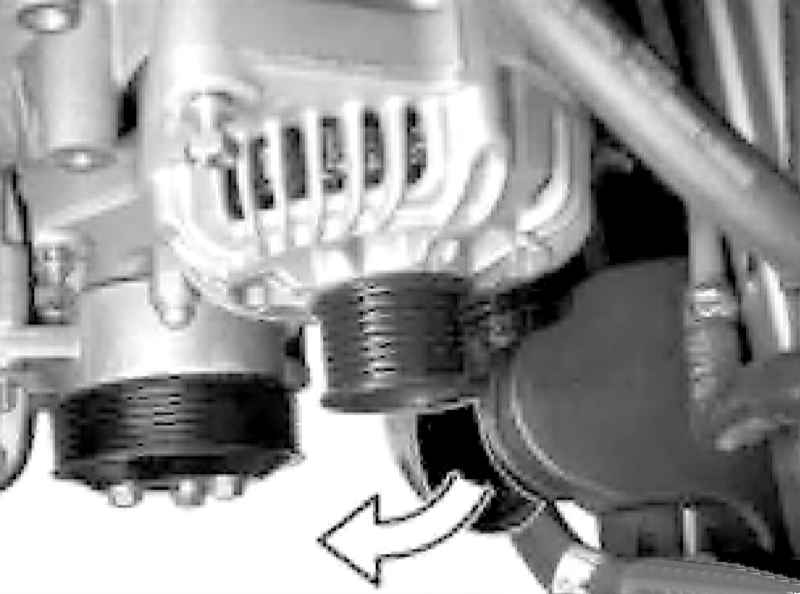

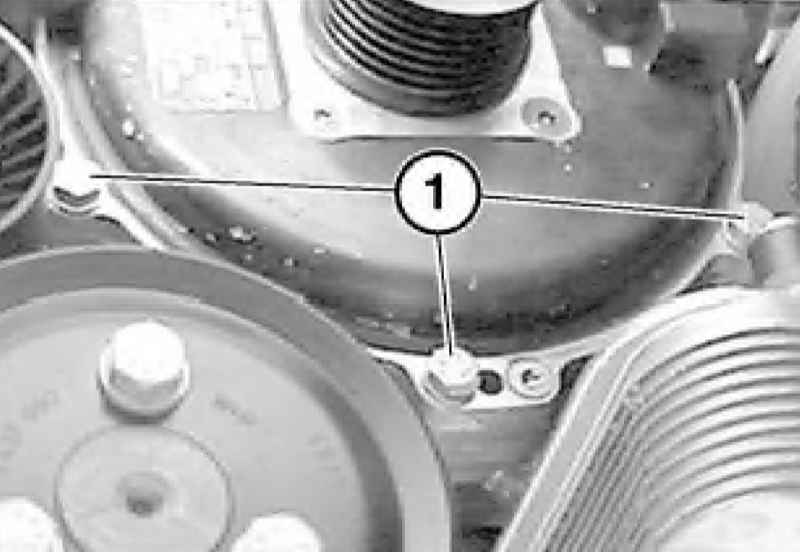

Вывернуть болты крепления корпуса масляного фильтра и отведите его в сторону. Отсоедините от генератора электропроводку, отдав крепежные гайки и разъединив разъемы. Освободите из зажимов направляющую потока охлаждающего воздуха. Выверните болты (1-3), выдвиньте генератор вперед и снимите его движением вверх. Не допускайте повреждения пластин радиатора системы охлаждения. Установка производится в обратном порядке. При необходимости замените шкив генератора.

Генератор с жидкостным охлаждением

ПОРЯДОК ВЫПОЛНЕНИЯ

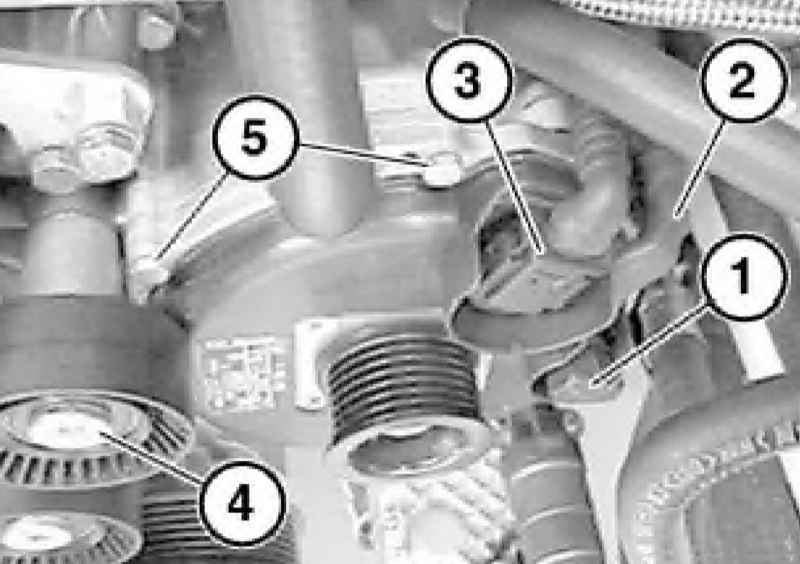

Снимите крыльчатку вентилятора вместе с муфтой привода вентилятора с водяного насоса (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования). Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля). Выверните болты (1) на генераторе. Выверните болт (1), снимите провод (2) аккумуляторной батареи, разъедините разъем (3), выверните болт (4), снять ролик и отложить в сторону. Выверните оставшиеся три болта (5) крепления генератора. Выдвиньте генератор вперед. При демонтаже генератора вытекают остатки охлаждающей жидкости. Для облегчения демонтажа при необходимости отсоединить верхний шланг охлаждающей жидкости. Установка производится в обратном порядке. Заменить уплотнительное кольцо генератора. По окончании работ заправьте и прокачайте систему охлаждения (см. Главу Настройки и текущее обслуживание автомобиля).

Двигатель M67

ПОРЯДОК ВЫПОЛНЕНИЯ

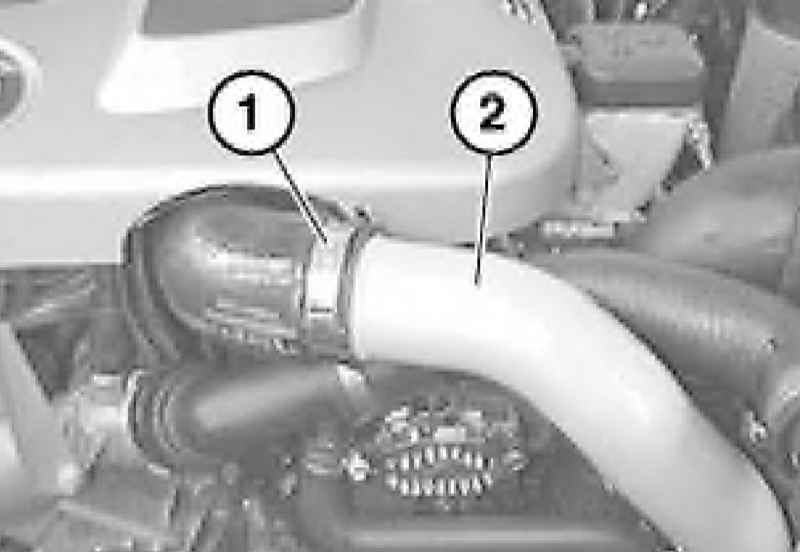

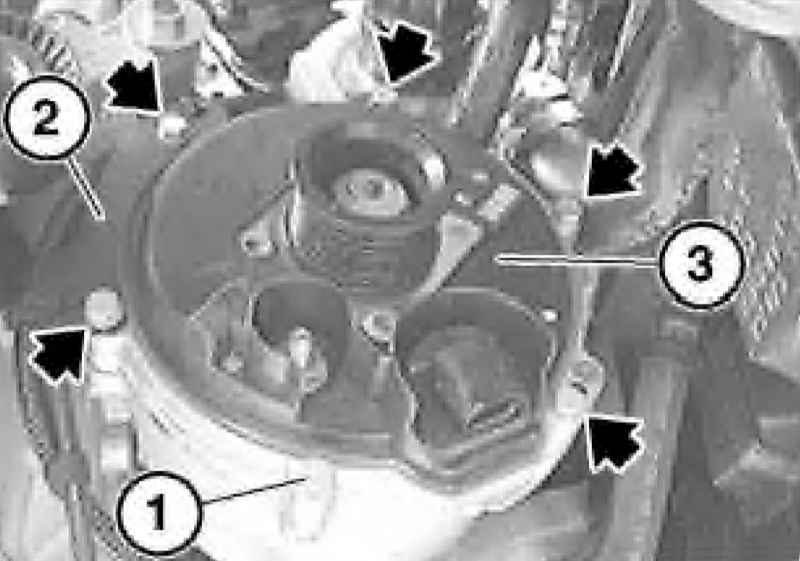

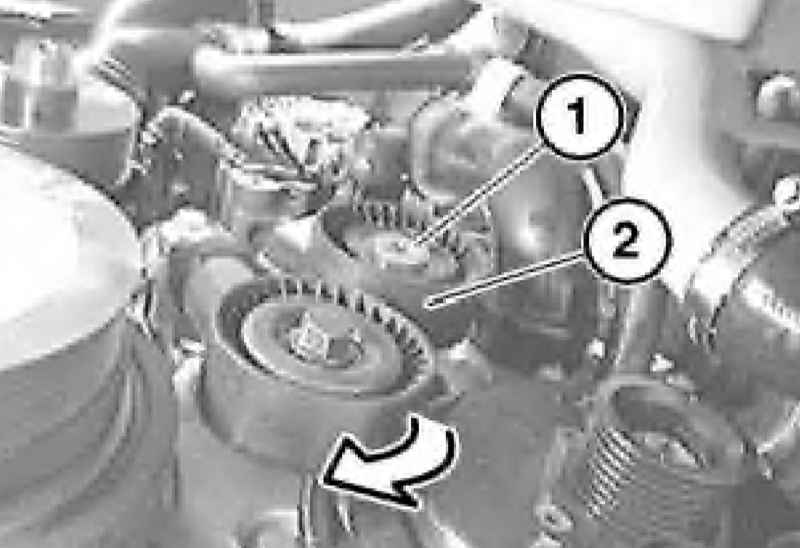

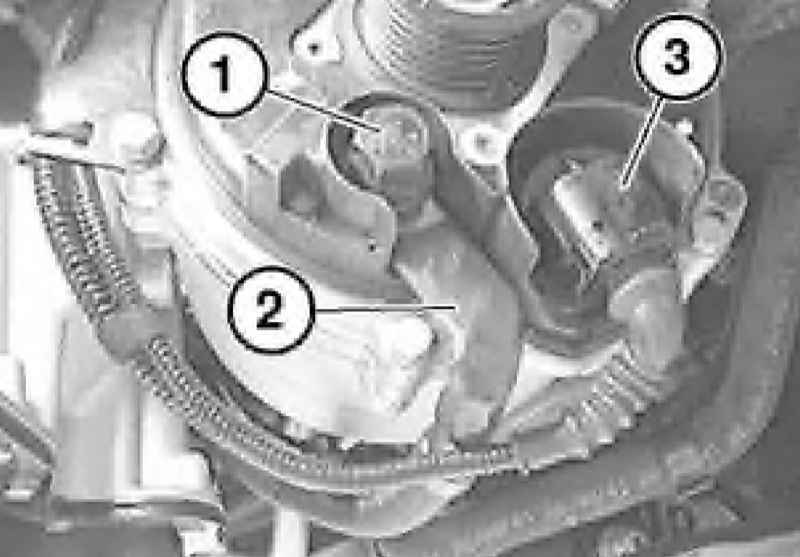

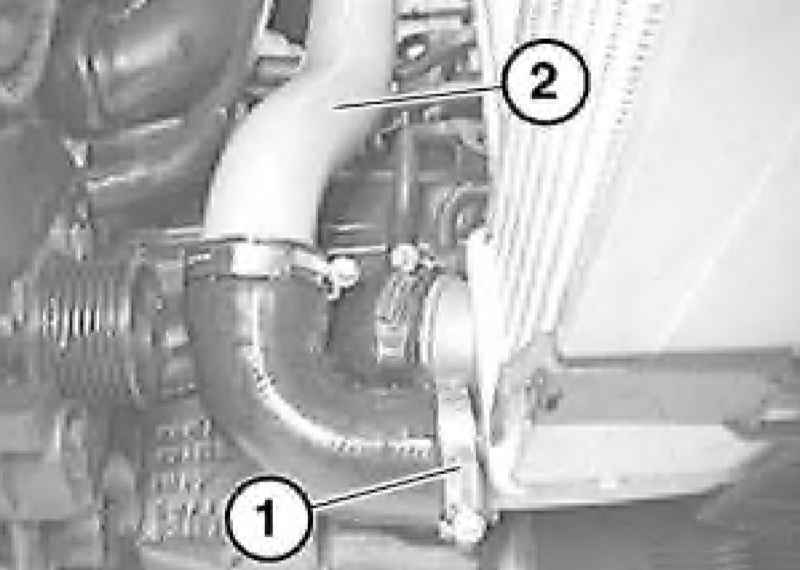

Ослабьте хомут (1) на левой напорной трубе (2) и отсоедините ее. Ослабьте хомут (1) и снимите напорную трубу (2). Снимите крышку с болта (1) ролика, выверните болт, отведите натяжитель в сторону и снимите обводной ролик (2). Отдайте гайку (1) и снимите положительный провод (2) аккумуляторной батареи. Разъедините разъем (3) генератора. Выверните болты на генераторе. Самый нижний болт (1) выверните сначала наполовину, после чего отложите пластину крепления (2) в сторону, немного вытяните генератор (3) и дайте стечь охлаждающей жидкости. Только после этого выверните нижний болт окончательно. Снимите генератор. Установка производится в обратном порядке. Замените прокладку генератора.

Двигатель M73

ПОРЯДОК ВЫПОЛНЕНИЯ

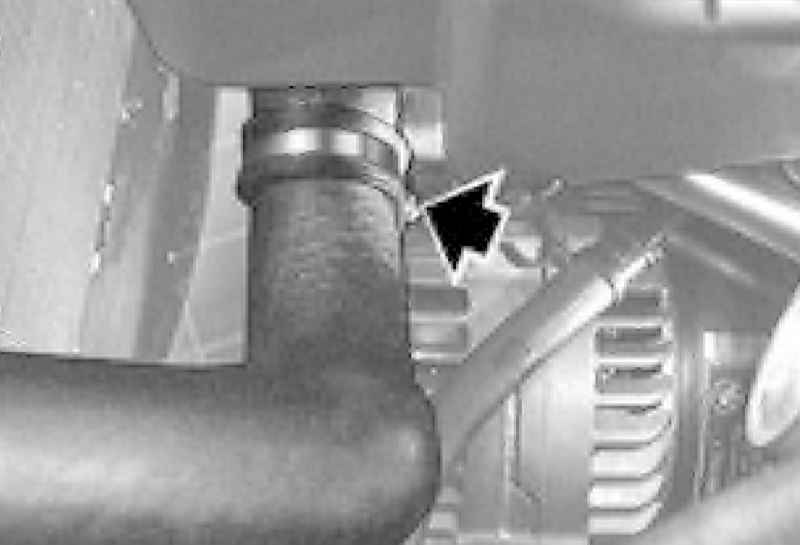

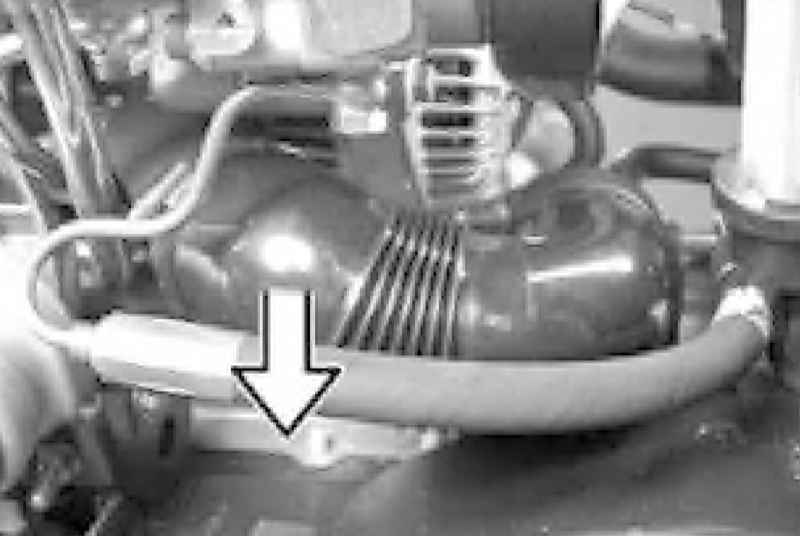

Снимите сборку левого воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов). Ослабьте хомут патрубка радиатора. Ослабьте хомут и снимите шланг охлаждающего воздуха. Отдайте болты крепления генератора (см. иллюстрацию) и выдвиньте его вперед. Отсоедините от генератора электропроводку, отдав крепежные гайки и разъединив разъемы. Снимите генератор движением вверх, стараясь не повредить радиатор системы охлаждения. Установка производится в обратном порядке. При необходимости замените шкив генератора.
