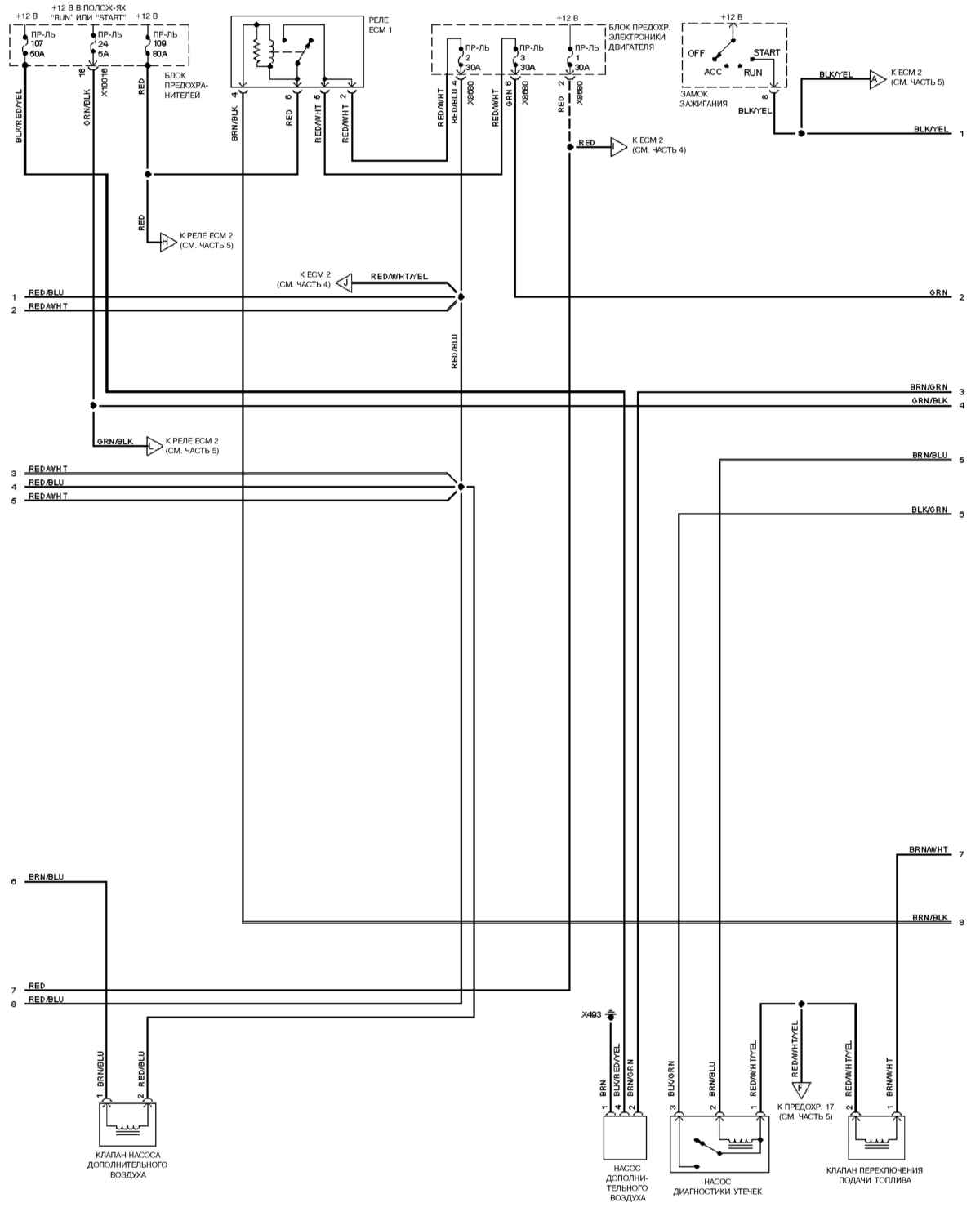

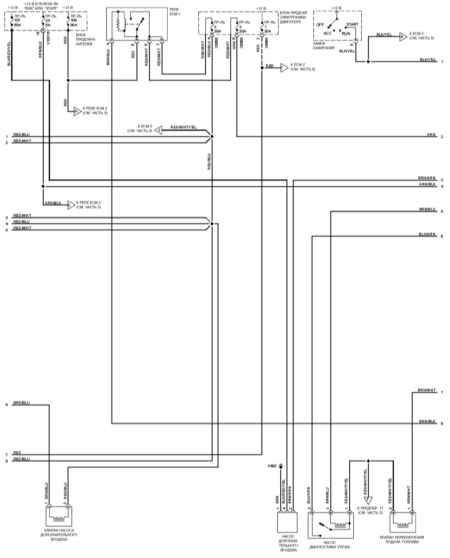

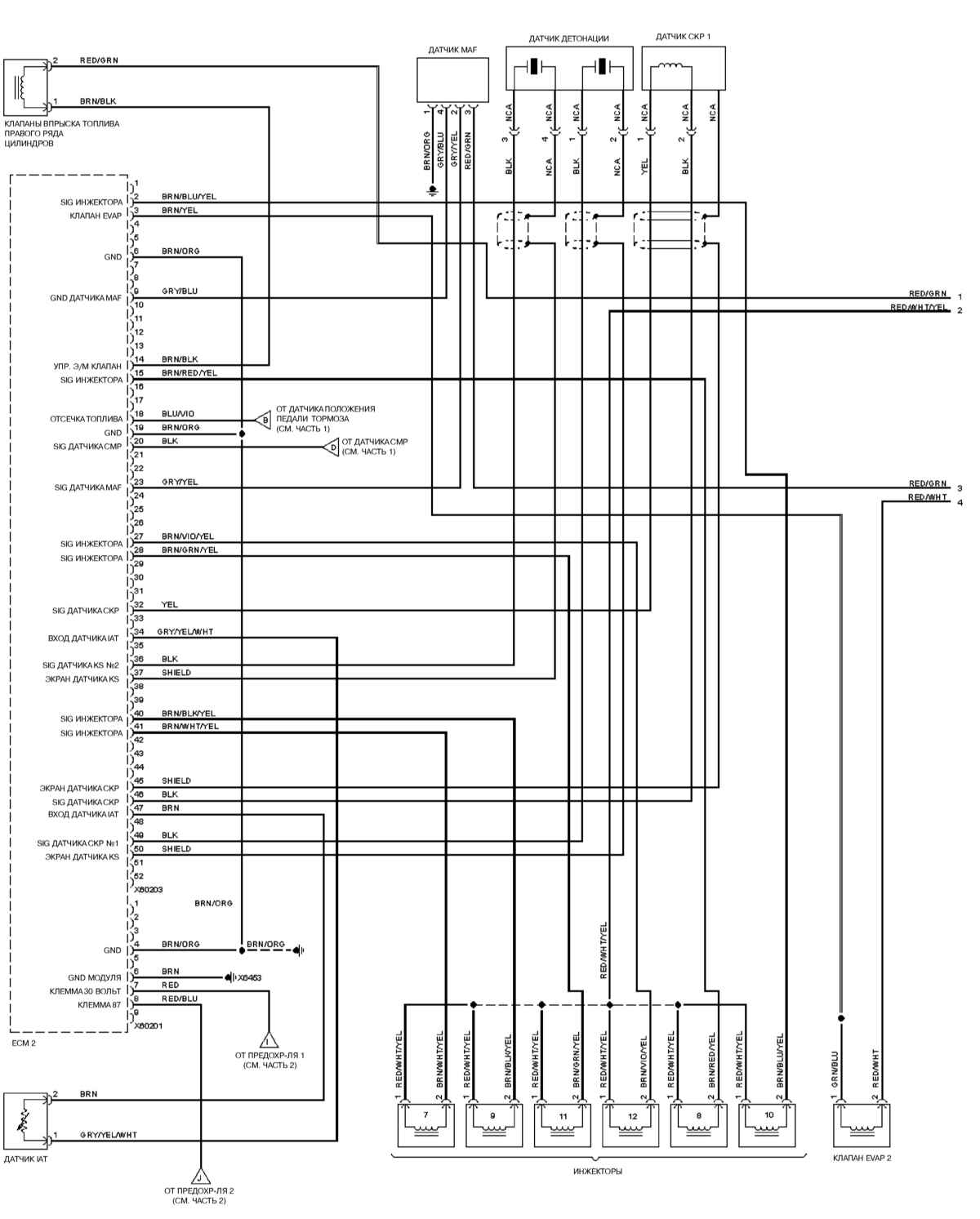

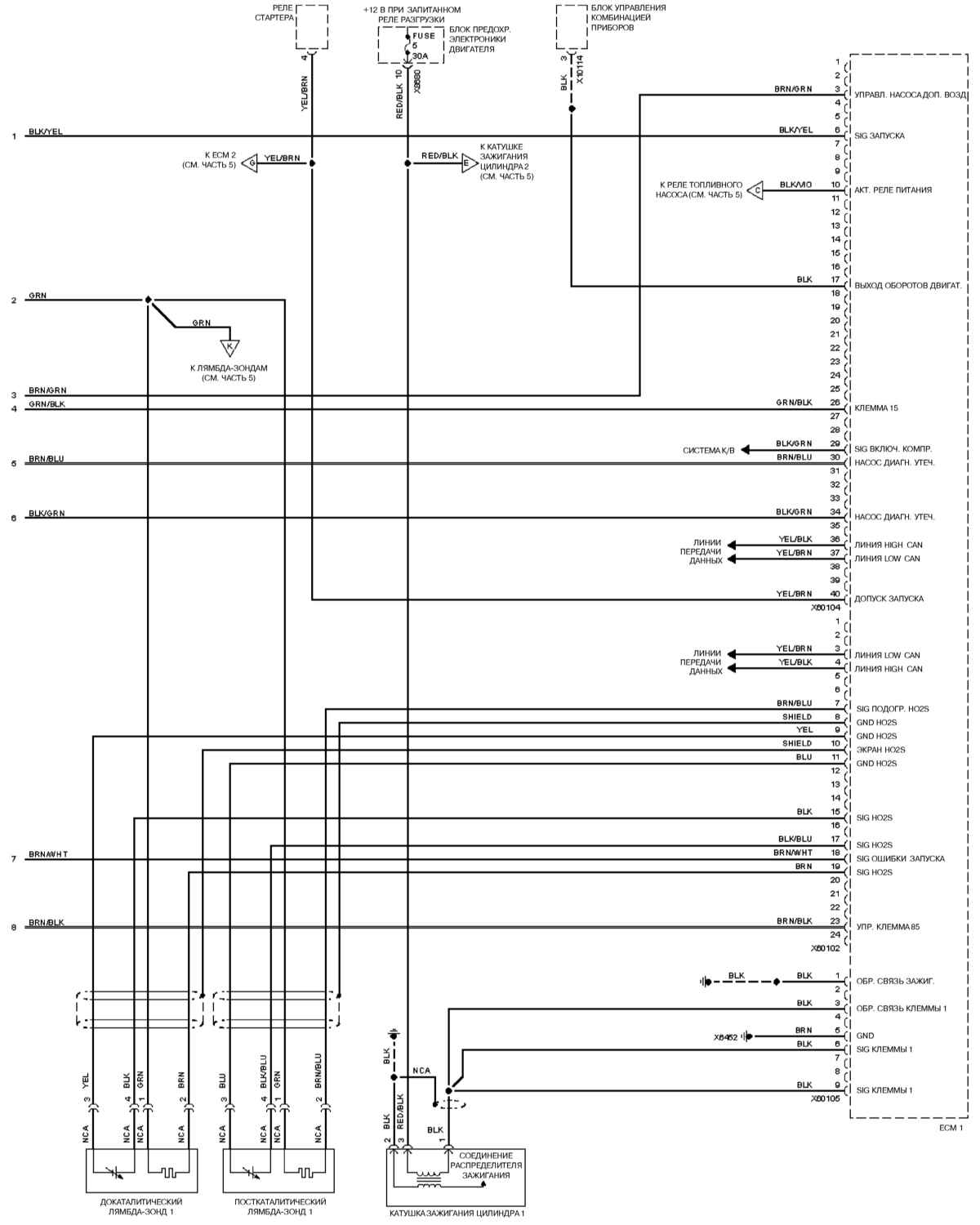

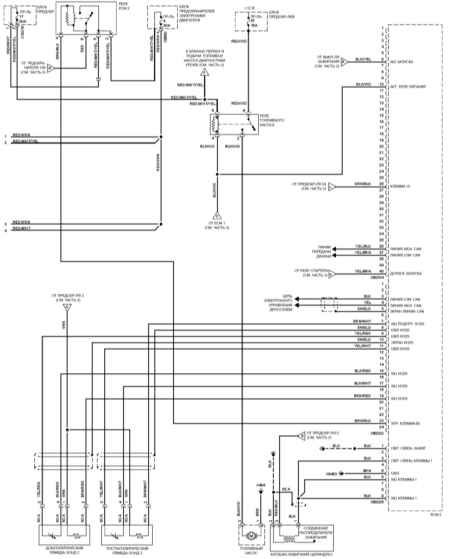

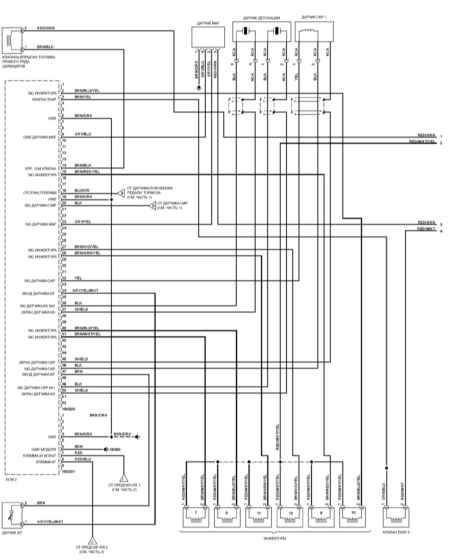

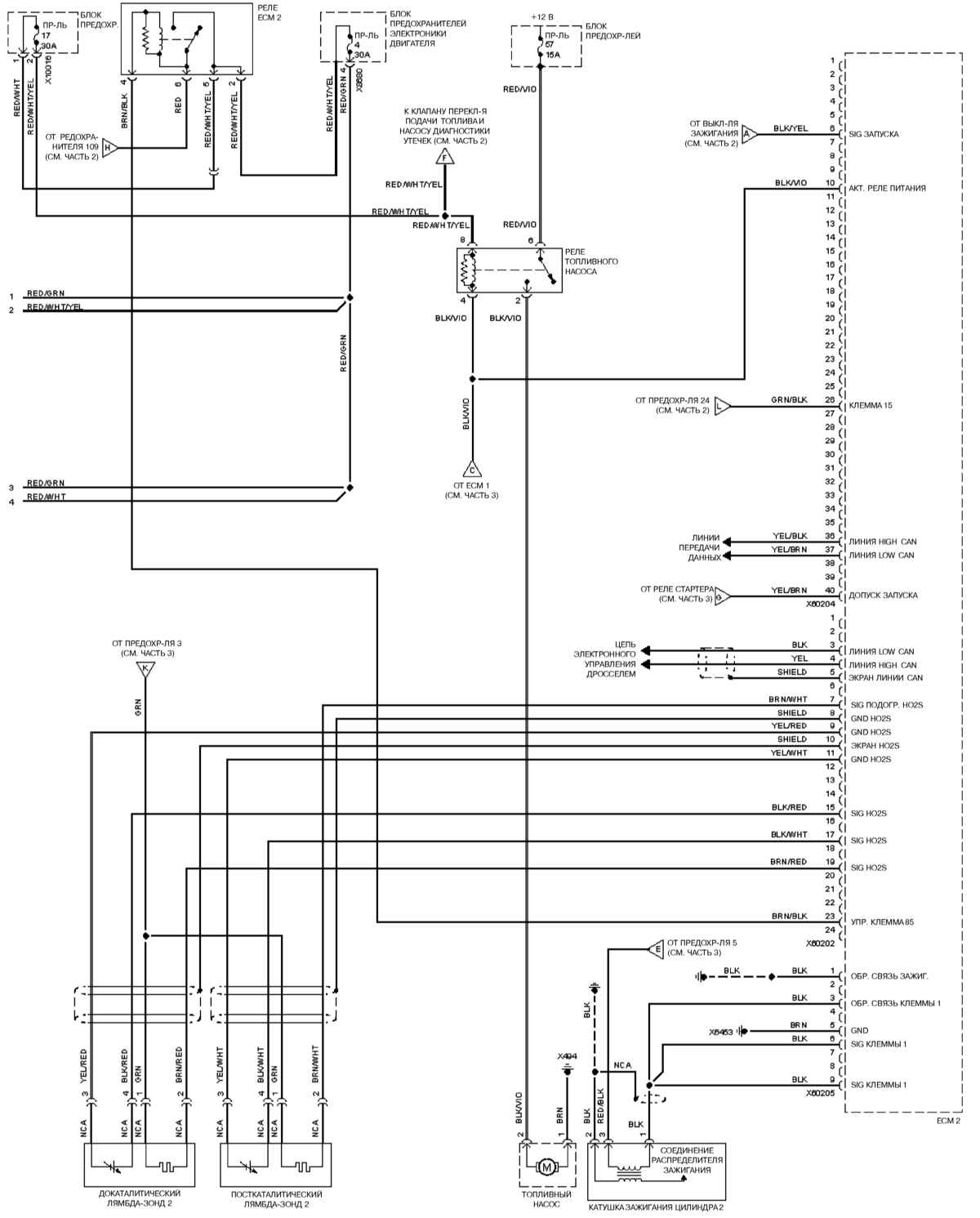

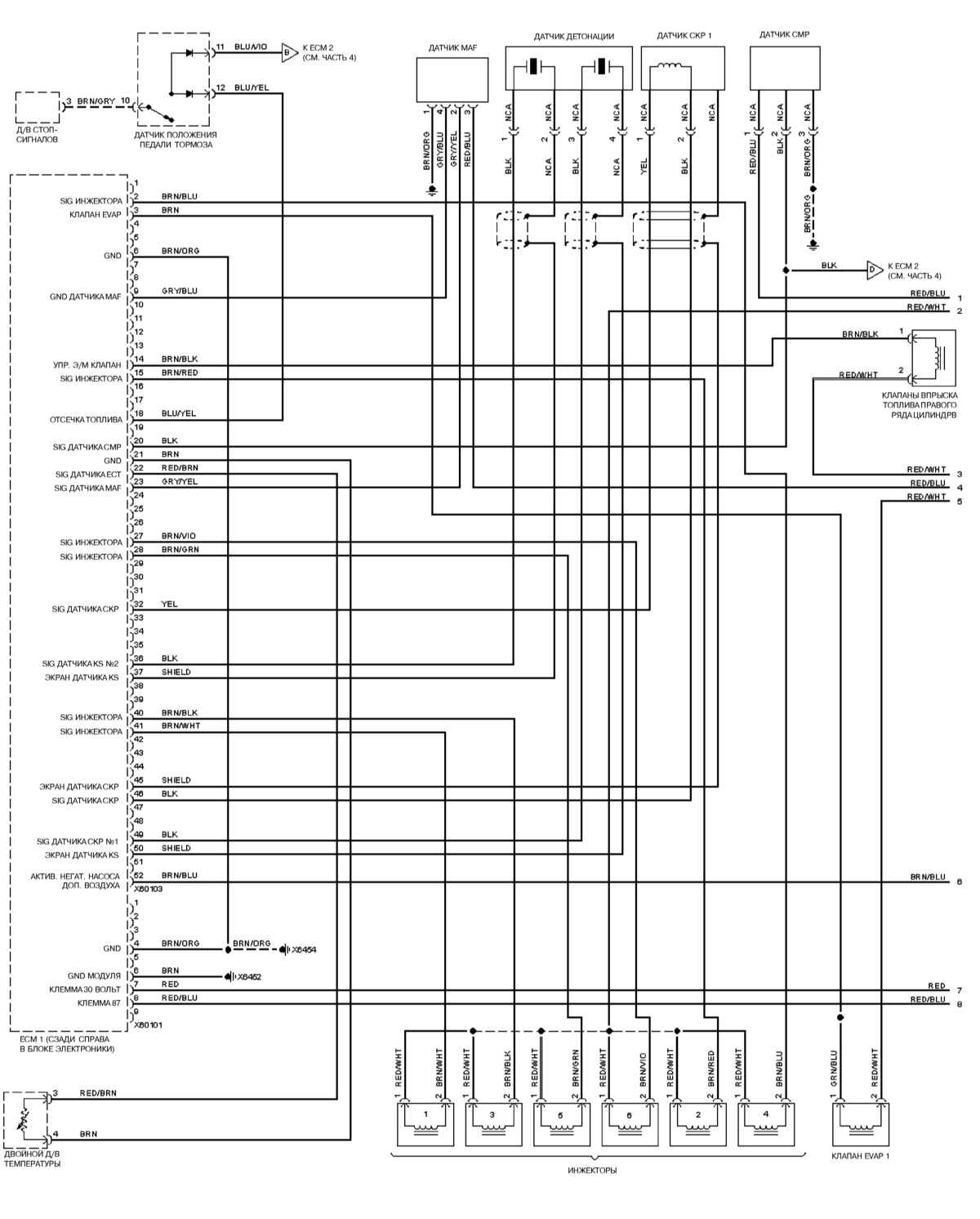

15.3. Система управления двигателем M73 (2000 г.)

Часть 1 из 5

Часть 2 из 5

Часть 3 из 5

Часть 4 из 5

Часть 5 из 5
