13.1.7. Замена и регулировка подвижных стекол дверей

Замена стекла передней двери

ПОРЯДОК ВЫПОЛНЕНИЯ

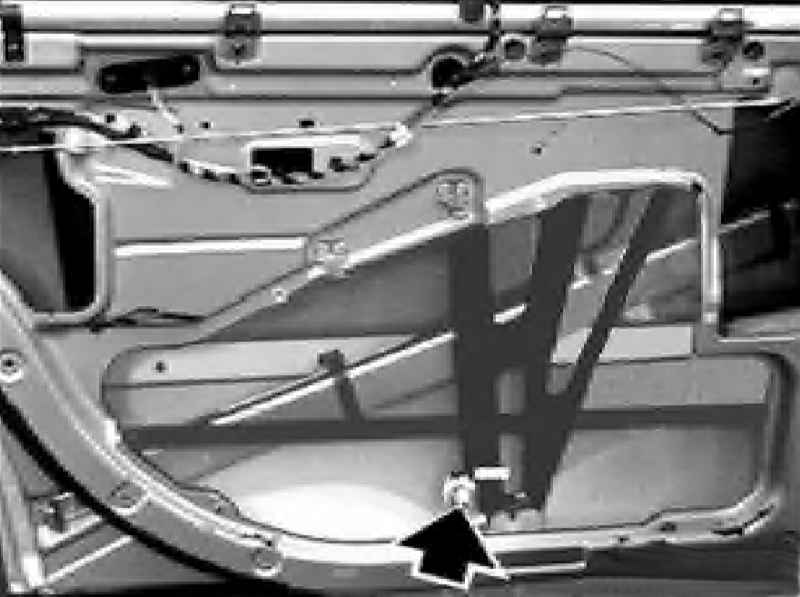

Снимите наружный защитный молдинг окна и отрегулируйте положение стекла двери. На моделях с боковой подушкой безопасности снимите ее. Выньте стекло движением назад/вверх, выводя его с наружной стороны рамы

Регулировка стекла передней двери

ПОРЯДОК ВЫПОЛНЕНИЯ

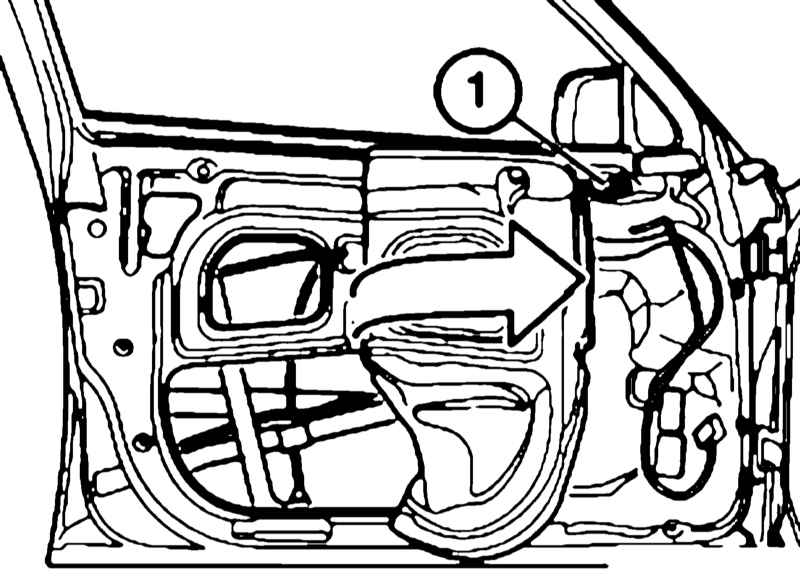

Снимите отделку двери (см. Раздел Снятие и установка отделки и звукоизоляции передней двери). На моделях с боковой подушкой безопасности снимите ее. Отсоедините задний край звукоизоляции, чтобы стали доступны нижние винты, и зафиксируйте экран липкой лентой (1). Подсоедините переключатель стеклоподъемников к разъему жгута электропроводки в двери и отпустите стекло передней двери. Ослабьте винты и поднимите стекло до образования щели 10 мм от кромки двери. Отсоедините переключатель стеклоподъемников. При установке отрегулируйте положение стекла в продольном направлении и по высоте (параллельность). Для этого сдвиньте стекло в ослабленных зажимных колодках в продольном направлении, затем приподнимите заднюю зажимную колодку (при этом стекло должно утопать в зажимных колодках) и затяните сначала винт задней, а затем – передней колодки. Отрегулируйте величину зазора (A) и (B) между кромкой (передней и верхней) стекла и накладкой оконной рамы. (A) = 5.4 мм, а (B) = 10 мм.

Замена стекла задней двери

ПОРЯДОК ВЫПОЛНЕНИЯ

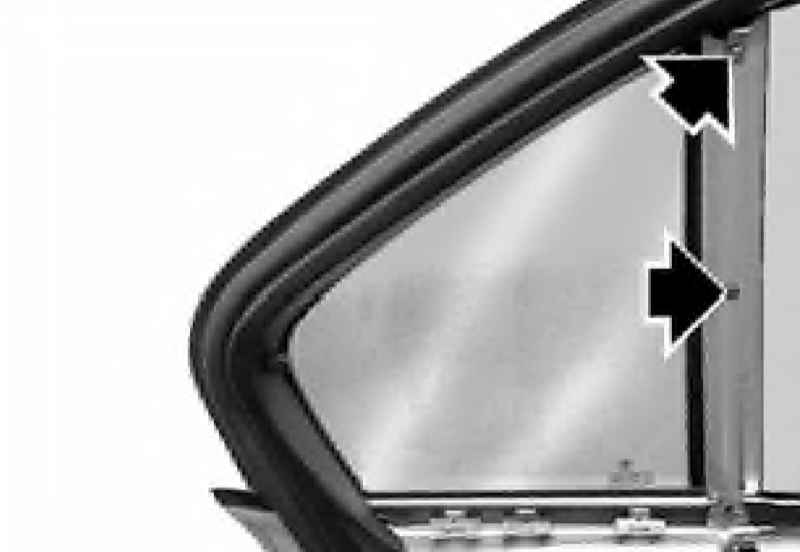

Снимите звукоизоляцию задней двери. Вытяните наружное нижнее уплотнение и боковые резиновые направляющие стекла. Выверите винты и снимите накладку. Выверните винт и поднимите стекло двери вверх. Наклоните стекло двери и выньте его движением вверх, потянув задний край вперед/наружу.
