4.5. Радиатор

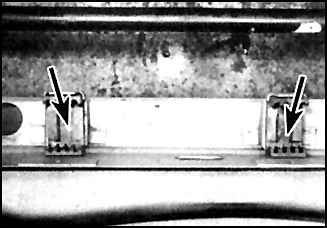

Защелка крепления кожуха вентилятора на 6-цилиндровых двигателях 1984–87 гг.

Защелка снимается в направлении стрелки. На моделях 1988-90 гг. защелки имеют такую же конструкцию.

Защелка крепления кожуха вентилятора на 4-цилиндровых двигателях

Защелка снимается в направлении стрелки. На моделях 1988-90 гг. защелки имеют такую же конструкцию.

Штуцер шланга охладителя трансмиссионной жидкости на 6-цилиндровых двигателях

На 4-цилиндровых двигателях этот патрубок смонтирован в нижней части радиатора.

Гайка крепления радиатора на 4-цилиндровых двигателях

Болт крепления радиатора на 6-цилиндровых двигателях

Снятие радиатора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. После полного остывания двигателя слейте жидкость.

3. Отсоедините от радиатора шланги охлаждения, при необходимости проверните шланг, обжав его подходящим приспособлением.
	4. Отверните винты крепления кожуха вентилятора к радиатору (или достаньте защелки) и подайте кожух к радиатору. На части автомобилей снимите кожух.
5. На автомобилях с автоматической КПП отсоедините шланги охладителя трансмиссионной жидкости.
	6. Снимите с радиатора термовыключатели вентилятора (расположение термовыключателей 1-й и 2-й скоростей вращения вспомогательного вентилятора зависит от модели автомобиля).
	7. Отверните болты (гайки) крепления радиатора, и, осторожно приподняв, достаньте радиатор.
	8. Очистите радиатор и проверьте состояние подушек.
9. Сборка выполняется в обратном порядке. На автомобилях с автоматической КПП проверьте уровень жидкости и восстановите.
