12.8. Схемы проверки выпрямительного блока генератора на автомобиле

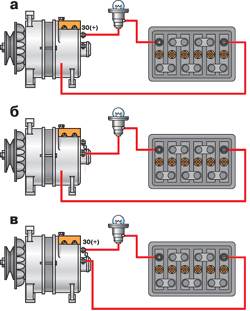

Схемы проверки выпрямительного блока генератора на автомобиле

а – одновременно “отрицательных” и “положительных” вентилей;

б – “отрицательных” вентилей;

в – “положительных” вентилей
