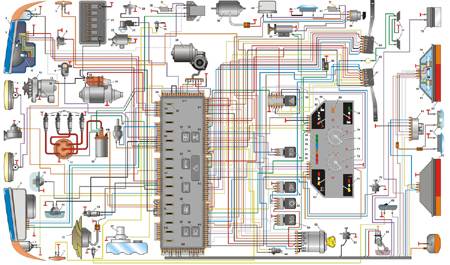

1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор;
11 – свечи зажигания;
12 – распределитель зажигания;
13 – датчик указателя температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывателя ветрового окна;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – катушка зажигания;
20 – выключатель света заднего хода;
21 – стартер;
22 – электромагнитный клапан;
23 – аккумуляторная батарея;
24 – выключатель подкапотной лампы;
25 – подкапотная лампа;
26 – микропереключатель;
27 – блок управления ЭПХХ;
28 – стеклоочиститель;
29 – блок предохранителей и реле;
30 – предохранитель;
31 – реле включения противотуманных фар;
32 – реле–прерыватель указателей
поворота и аварийной сигнализации;
33 – реле включения звукового сигнала;
34 – реле стеклоочистителя;
35 – реле включения электровентилятора;
36 – реле включения обогрева окна двери задка;
37 – реле включения ближнего света фар;
38 – реле включения дальнего света фар;
39 – электродвигатель отопителя;
40 – резистор электродвигателя отопителя;
41 – прикуриватель;
42 – плафон освещения вещевого ящика;
43 – микровыключатель;
44 – переключатель отопителя;
45 – переключатель стеклоочистителя и омывателя ветрового окна;
|
46 – подрулевой переключатель;
47 – переключатель указателей поворота и света фар;
48 – лампа световода рычагов управления отопителем;
49 – замедлитель;
50 – комбинация приборов;
51 – указатель уровня топлива;
52 – контрольная лампа резерва топлива;
53 – выключатель аварийной сигнализации;
54 – сигнальная лампа включения указателей поворота;
55 – сигнальная лампа включения габаритного света;
56 – сигнальная лампа включения дальнего света фар;
57 – сигнальная лампа закрытия воздушной заслонки карбюратора;
58 – контрольная лампа сигнального устройства гидропривода тормозов и включения
стояночного тормоза;
59 – контрольная лампа аварийного давления масла;
60 – выключатель противотуманного света задних фонарей;
61 – выключатель света фар;
62 – выключатель наружного освещения;
63 – вольтрметр;
64 – выключатель противотуманных фар;
65 – выключатель зажигания;
66 – выключатель сигнала торможения;
67 – выключатель контрольной лампы стояночного тормоза;
68 – датчик указателя уровня топлива;
69 – плафон освещения салона;
70 – выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
71 – указатель температуры охлаждающей жидкости;
72 – тахометр;
73 – лампа освещения приборов;
74 – кнопка сброса счетчика суточного пробега;
75 – спидометр;
76 – эконометр;
77 – выключатель звукового сигнала;
78 – фонарь света заднего хода;
79 – лампа указателя поворота заднего фонаря;
80 – лампа габаритного света заднего фонаря;
81 – лампа сигнала торможения;
82 – задний фонарь;
83 – разъем для прицепа;
84 – фонари освещения номерного знака |
