20.5. Наконечник рулевой тяги

Снятие

Снимите переднее колесо.

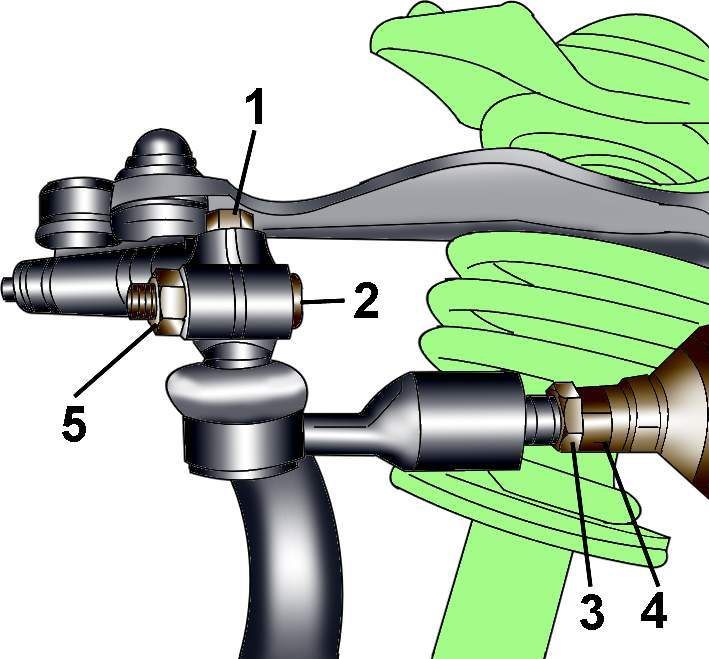

Рис. 14–21. Элементы крепления наконечника рулевой тяги: 1 – болт крепления наконечника рулевой тяги к поворотному кулаку,

7 Н·м; 2 – болт с четырехгранной головкой для фиксации наконечника рулевой тяги к поворотному кулаку; 3 – контргайка; 4 – шестигранник рулевой тяги; 5 – самоконтрящаяся гайка, 50 Н·м

Отвинтите болт 1 (рис. 14–21) крепления наконечника рулевой тяги к поворотному кулаку.

Отвинтите гайку 5 и извлеките болт 2 с четырехгранной головкой фиксации наконечника рулевой тяги к поворотному кулаку. Не расширяйте пазы в поворотном кулаке при извлечении верхних поперечных рычагов.

Выньте вниз наконечник рулевой тяги из поворотного кулака.

Ослабьте контргайку 3 и отвинтите наконечник рулевой тяги. Наружная поверхность рулевой тяги выполнена в форме шестигранника 4, который используется для удержания рулевой тяги от проворачивания при ослаблении контргайки для фиксации наконечника рулевой тяги.

Установка

Установка проводится в последовательности, обратной снятию.

Проверьте и при необходимости отрегулируйте углы установки передних колес.
