20.2. Рулевое колесо с подушкой безопасности

Снятие

Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Установите колеса для движения прямо вперед.

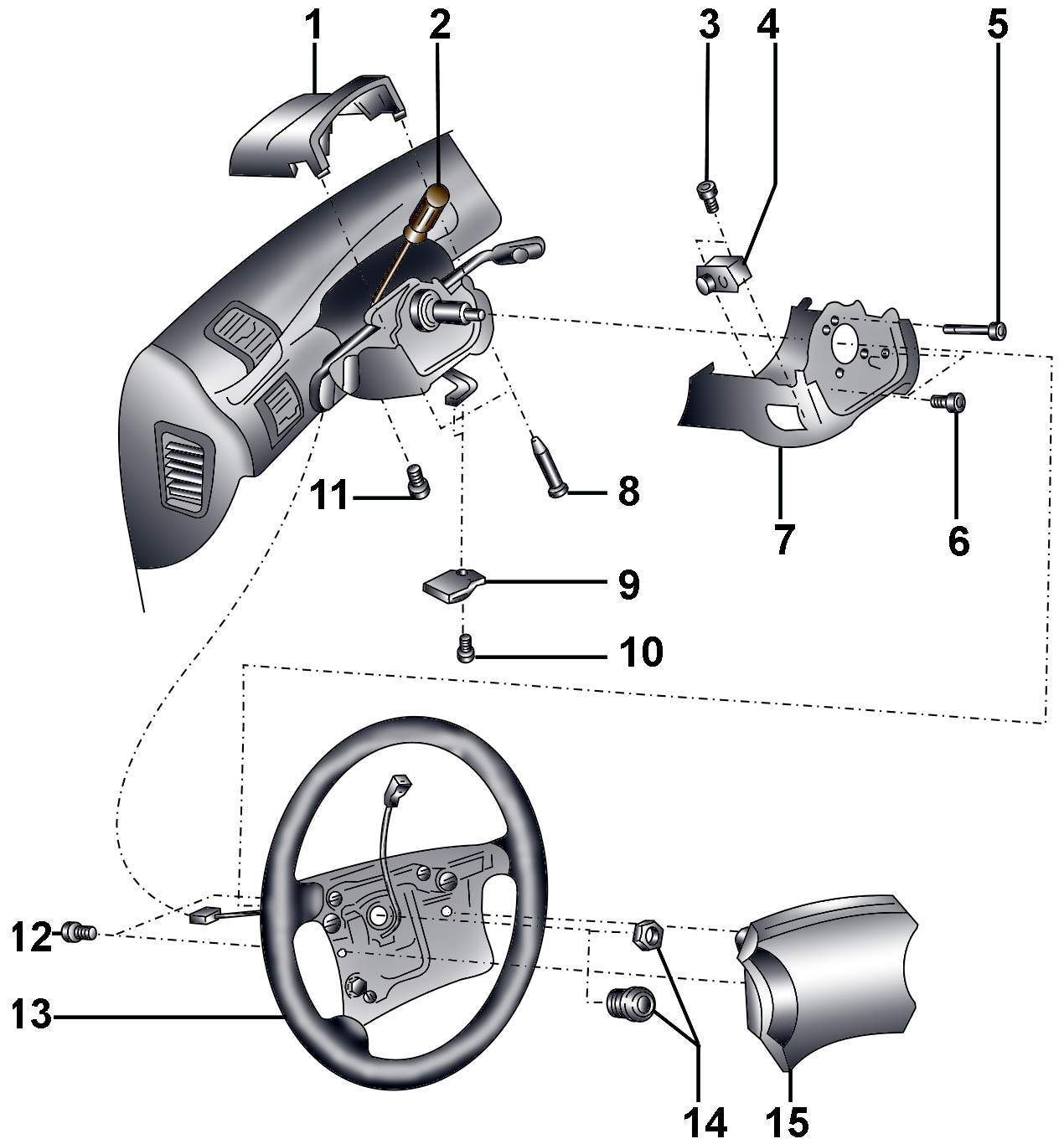

Рис. 14–1. Рулевое колесо с подушкой безопасности: 1 – верхний кожух; 2 – ввинчивание болта, 5 Н·м; 3, 5, 6, 8 – болты, 1 Н·м; 4 – выключатель регулировки положения рулевой колонки (для моделей с рулевой колонкой, оснащенной электрическим приводом регулировки ее положения); 7 – нижний кожух; 9 – ручка регулировки положения рулевой колонки (для рулевой колонки с механическим приводом регулировки ее положения); 10 – болт, 3 Н·м; 11 – болт, 2,5 Н·м; 12 – болт Torx, 6 Н·м; 13 – рулевое колесо; 14 – гайка, 40 Н·м; или болт, 60 Н·м; 15 – подушка безопасности

Рис. 14–2. Отвинчивание болта крепления подушки безопасности к рулевому колесу

Используя ключ, отвинтите болты Torx 12 (рис. 14–1) крепления подушки безопасности, расположенные по бокам с задней стороны рулевого колеса (рис. 14–2).

Предупреждение

Нельзя снимать рулевое колесо при отсоединенном электрическом разъеме спирали рулевого колеса.

Наклоните назад подушку безопасности 15 (см. рис. 14–1), отсоедините электрический разъем и снимите подушку безопасности.

Отверните болты 8 и снимите верхний кожух 1 рулевой колонки.

Отсоедините электрический разъем от спирали рулевого колеса.

Отвинтите гайку (или болт) 14 и снимите рулевое колесо 13.

Потянув на себя, снимите облицовку нижнего кожуха.

На моделях с механической регулировкой положения рулевой колонки отверните болт и снимите ручку 9 регулировки положения рулевой колонки.

Отверните болты и снимите нижний кожух 7 рулевой колонки.

На моделях с электрической регулировкой положения рулевой колонки отсоедините электрический разъем от выключателя управления регулировкой положения рулевой колонки. Отвинтите болты 3 крепления выключателя и снимите его.

Установка

Убедитесь, что передние колеса установлены в положение движения прямо вперед.

Установите рулевое колесо и закрепите гайкой, затянув ее моментом 40 Н·м. Если рулевое колесо крепится болтом, используйте новый болт и затяните его моментом 60 Н·м.

Проверьте, чтобы расстояние между кожухами рулевой колонки и рулевым колесом составляло 3–4,5 мм.

Дальнейшая установка проводится в последовательности, обратной снятию.

Подсоедините провод «массы» к аккумуляторной батарее.

Включите радиоприемник и введите в него код.

Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите все переключатели стеклоподъемника еще раз, по меньшей мере на 1 секунду, в положение закрытия для активации блока управления стеклоподъемниками.

Установите время на часах.
