15.7. Трос селектора автоматической коробки передач

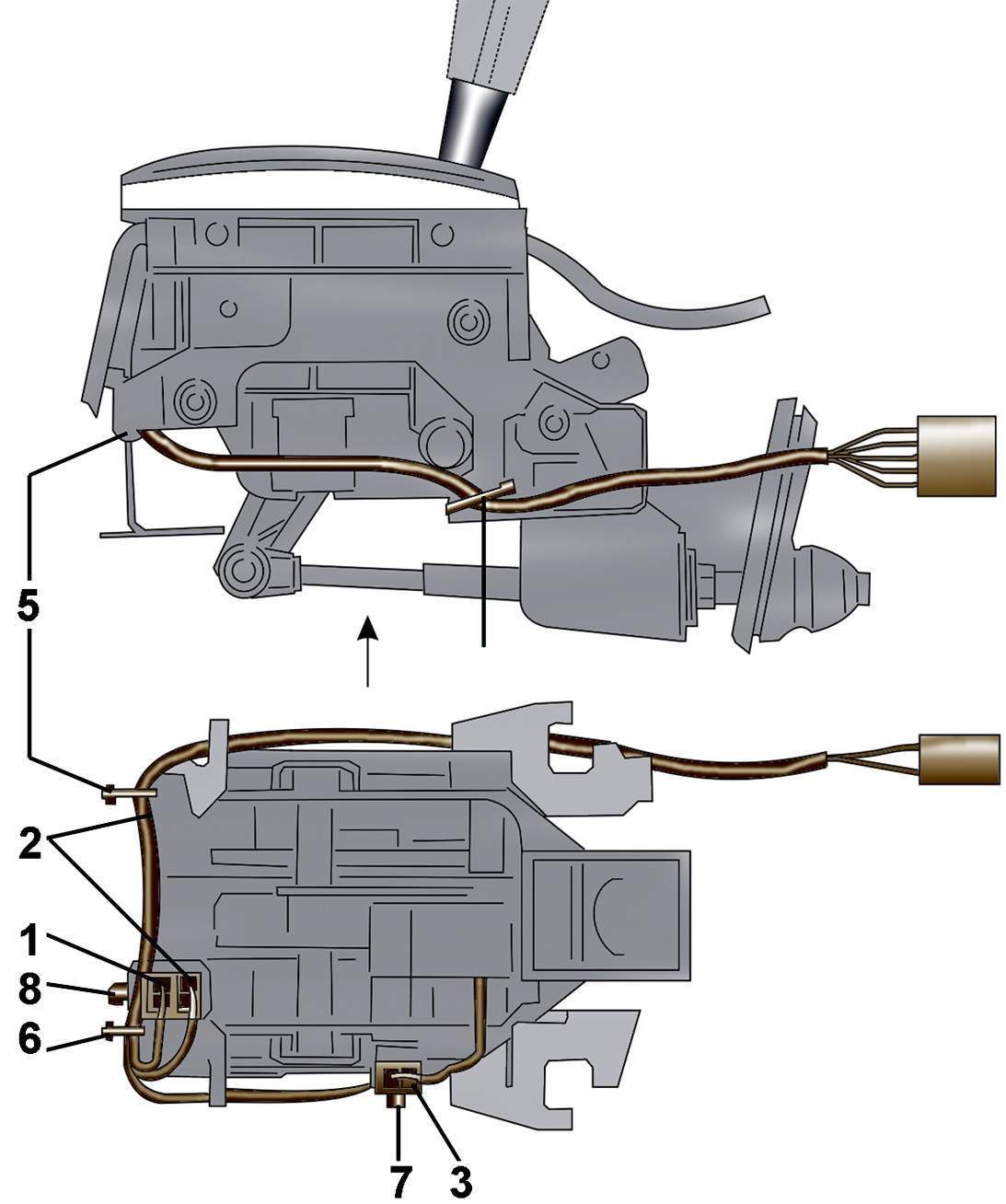

Рис. 9–10. Расположение электрических разъемов и проводов на селекторе автоматической коробки передач: 1– коричневый разъем для подсветки; 2 – желтый разъем для индикации положения рычага селектора; 3 – черный разъем для соленоида N110 рычага селектора

Снятие

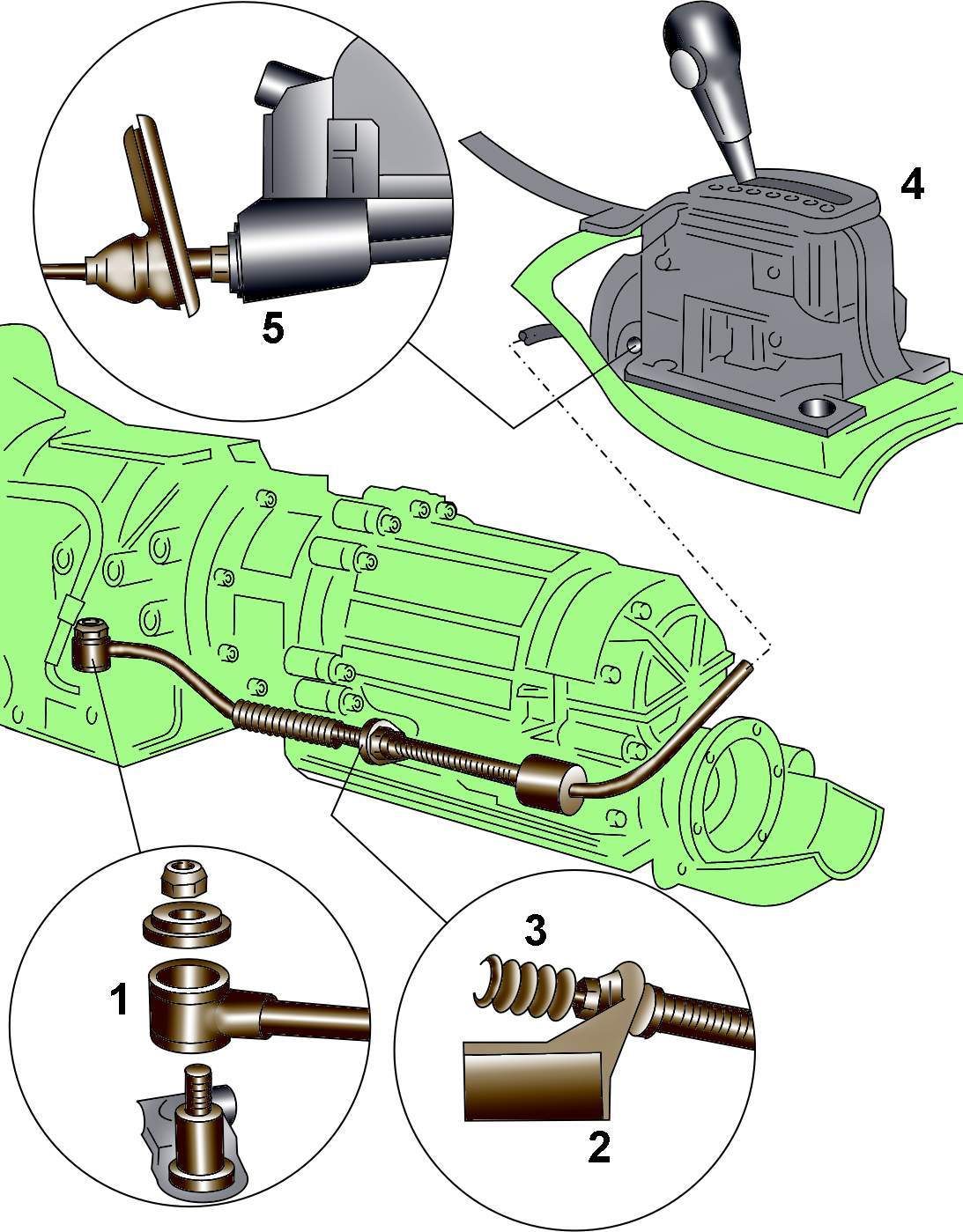

Рис. 9–11. Расположение и крепление троса селектора: 1 – элементы крепления троса селектора к рычагу управления автоматической коробки передач; 2 – кронштейн троса селектора; 3 – трос селектора; 4 – механизм селектора; 5 – крепление троса селектора к механизму селектора

Отвинтите гайку, снимите шайбу и, потянув, снимите трос селектора с рычага управления автоматической коробки передач (см. рис. 9–11).

Отвинтите болт и снимите кронштейн 2 с тросом с автоматической коробки передач.

Снимите центральную консоль.

Снимите переднюю направляющую маскирующей панели.

Отвинтите четыре болта и снимите установочные пластины.

С помощником снимите селектор с тросом с автомобиля.

Отсоедините трос 3 от механизма селектора 4 (поз. 5, рис. 9–11).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Проверьте правильность установки уплотняющего кольца.
