17.12.3. Регулировка положения передней двери

ПРЕДУПРЕЖДЕНИЕ Перед регулировкой положения передней двери предварительно необходимо провести регулировку задней двери.

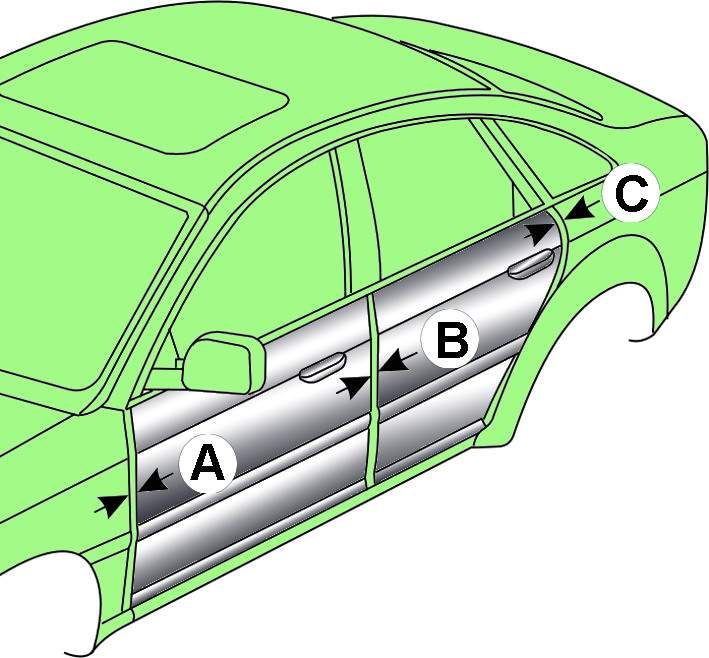

Рис. 16.26. Величины зазоров между дверьми и передними и задними крыльями: А – 3,0+1 мм; В –( 4,5±0,5) мм; С – (3,5±0,5) мм

Проверьте зазоры между дверьми автомобиля и передними и задними крыльями и при необходимости отрегулируйте положение дверей (см. рис. 16.26).

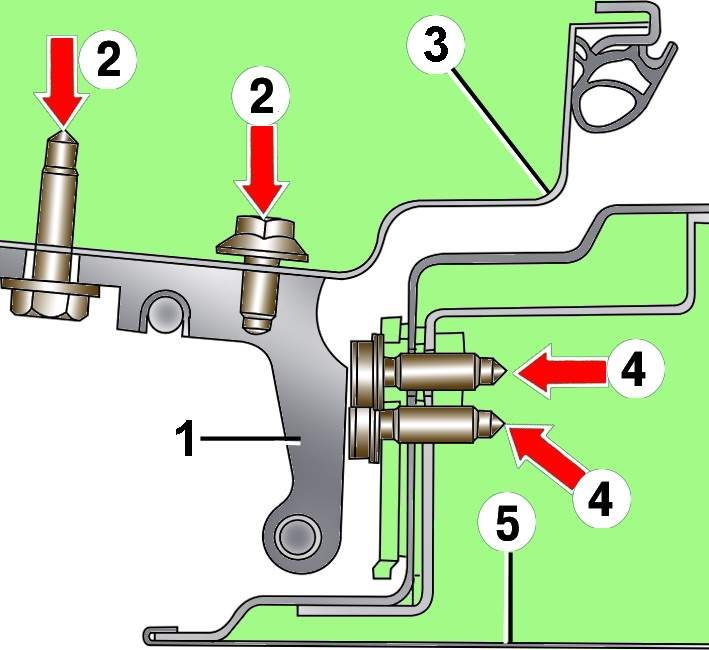

Рис. 16.27. Расположение болтов крепления нижнего шарнира к передней стойке и передней двери: 1 - нижний шарнир, 2 – болты крепления шарнира к передней стойке, 3 – передняя дверь, 4 – болты крепления шарнира к передней двери, 5 – передняя стойка

Для регулировки положения двери в осевом направлении, ослабьте болты крепления шарниров к передней стойке 2 (рис. 16.27) настолько, чтобы дверь 3 с шарнирами могла перемешаться в удлиненных отверстиях шарниров или передней стойки 5. Отрегулируйте положение двери и затяните болты крепления шарниров моментом 30 Н·м.

Для регулировки положения передней части двери в поперечном направлении ослабьте болты крепления шарниров к передней двери 4 настолько, чтобы дверь 3 могла перемешаться в удлиненных отверстиях шарниров 1. Отрегулируйте положение двери и затяните болты крепления шарниров моментом 30 Н·м.

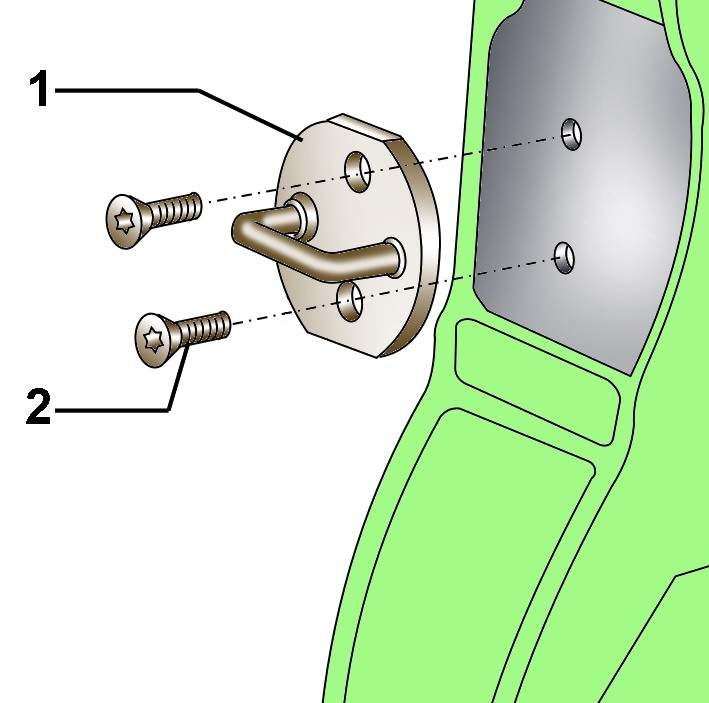

Рис. 16.28. Расположение болтов (2) крепления зацепа (1) замка передней двери

Регулировка положения задней части двери в поперечном направлении осуществляется за счет перемещения зацепа замка 1 (рис. 16.28) в удлиненных отверстиях после ослабления болтов 2 крепления зацепа замка. После регулировки затяните болты крепления зацепа замка моментом 20 Н·м.
