17.9. Задний бампер

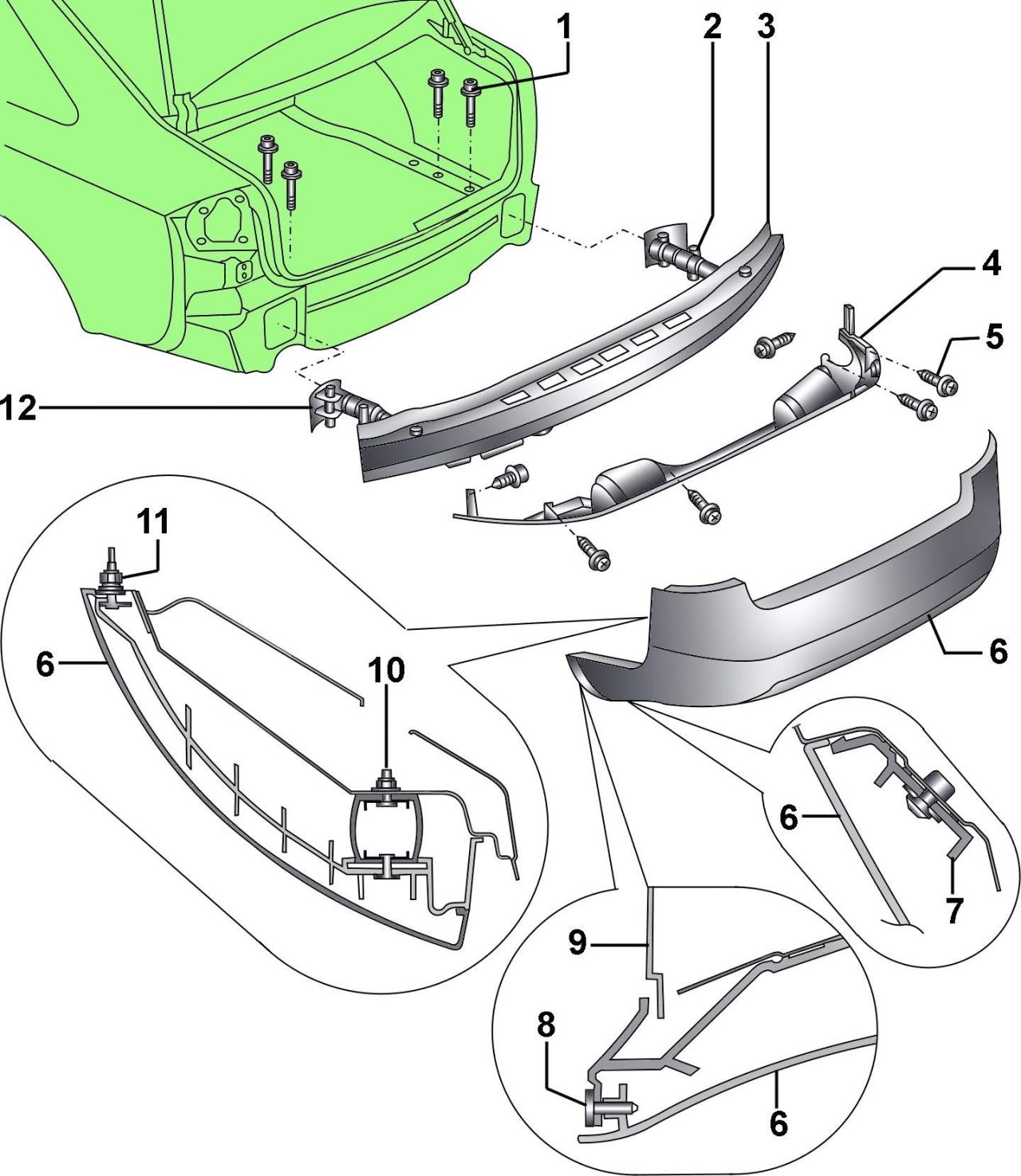

Рис. 16.20. Задний бампер: 1 – болт, 23 Н·м; 2 – амортизатор удара; 3 – усилитель; 4 – нижняя накладка; 5 – винт; 6 – задний бампер; 7 – боковая направляющая; 8 – болт, 1 Н·м; 9 – облицовка ниши заднего колеса; 10 – гайка с фланцем, 6 Н·м; 11 – гайка с фланцем, 6 Н·м; 12 – уплотнение

Задний бампер показан на рис. 16.20.

ПРИМЕЧАНИЕ Для доступа к болту 10 необходимо снять внутреннюю отделку багажника.

Выверните винты 5 и снимите нижнюю накладку с заднего бампера.

Откройте крышку багажника, снимите внутреннюю отделку багажника и выверните гайки 10.

Выверните винты крепления нижней части облицовки ниши заднего колеса, отведите ее в сторону и выверните гайки 11.

Из багажника отвинтите болты 1 крепления бампера.

Потянув назад, снимите бампер вместе с балкой с автомобиля.

Установка проводится в последовательности, обратной снятию.
