17.7. Передний бампер

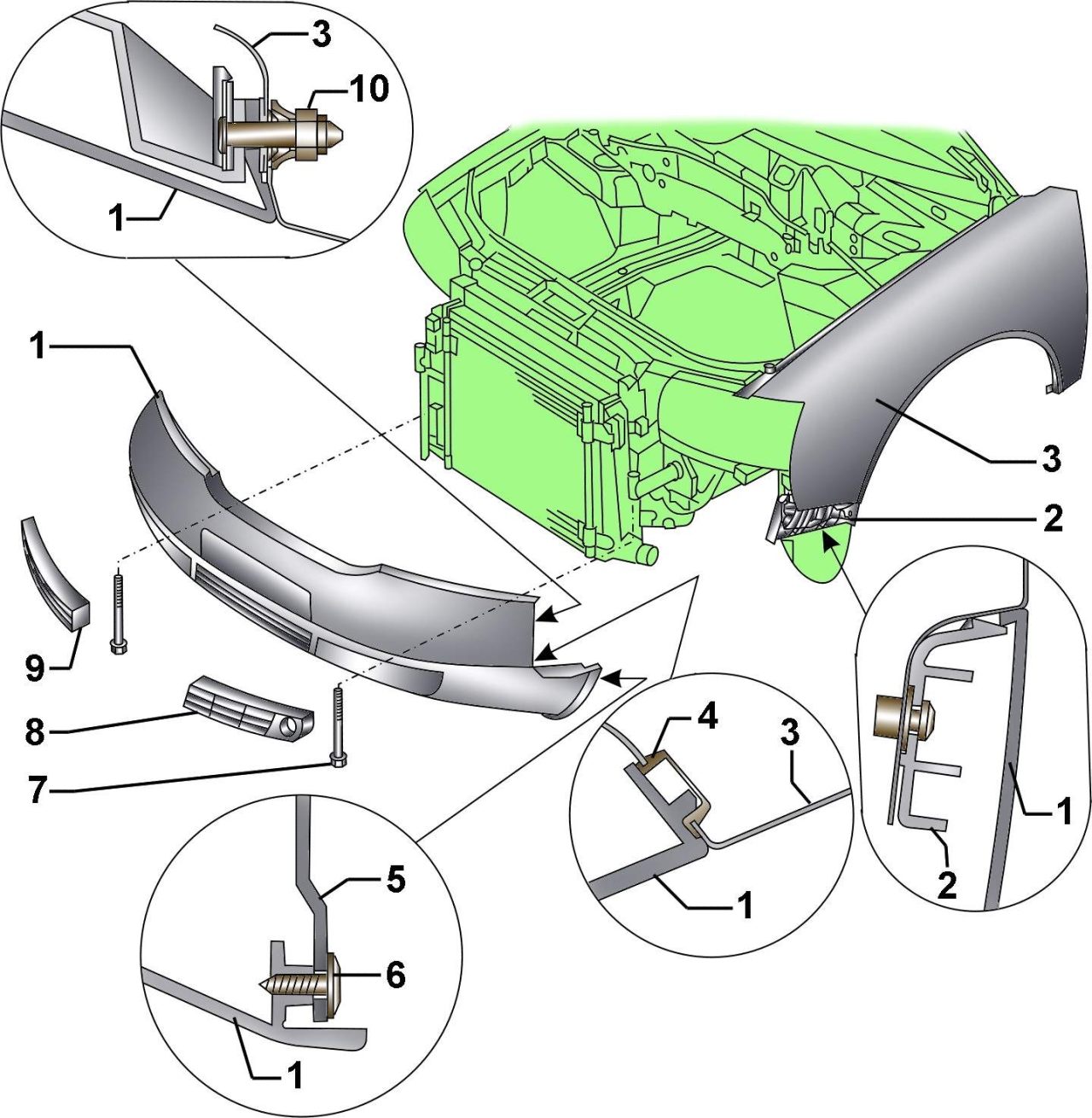

Рис. 16.17. Передний бампер: 1 – бампер; 2 – боковая направляющая; 3 – переднее крыло; 4 – зажим; 5 – облицовка ниши переднего колеса; 6 – болт, 1 Н·м; 7 – болт, 23 Н·м; 8 – решетка воздухозаборника; 9 – решетка воздухозаборника; 10 – гайка с фланцем, 6 Н·м

Передний бампер показан на рис. 16.17.

Снимите передние колеса.

Отделите переднюю часть облицовки ниши переднего колеса.

С двух сторон бампера выверните гайки 10.

Выверните болты 6 крепления бампера к передней части облицовки ниши переднего колеса.

Снизу бампера отвинтите болты 7 крепления бампера.

Потянув вперед, снимите бампер с боковых направляющих кронштейнов.

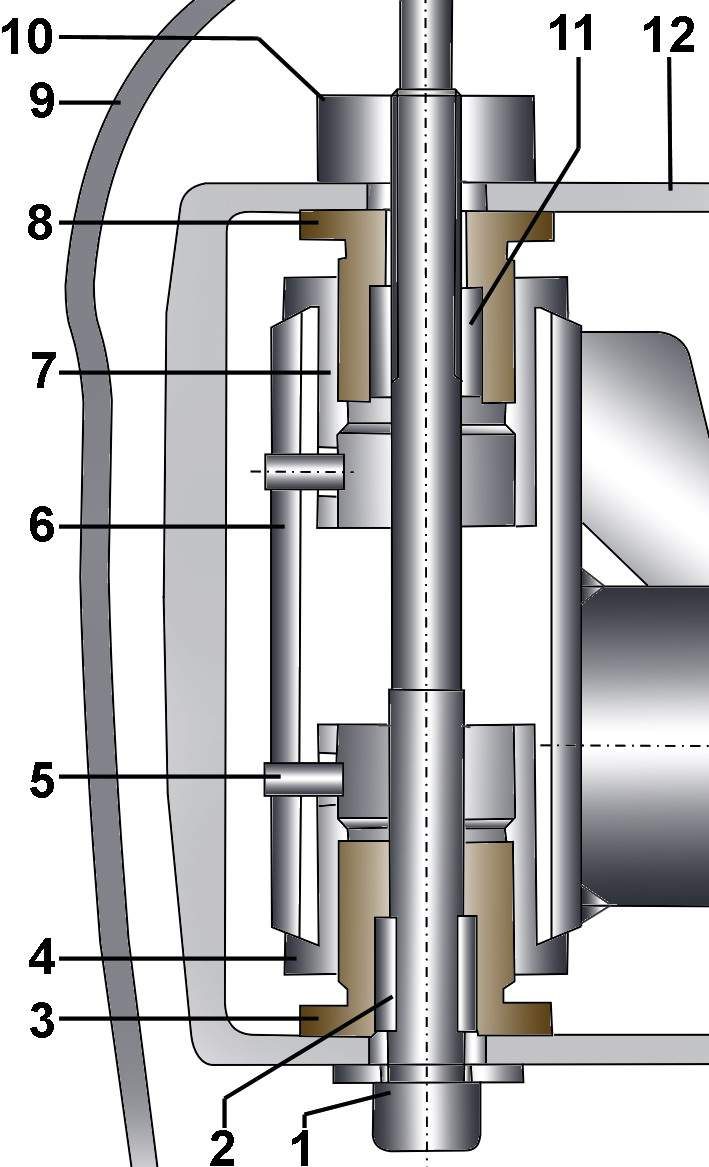

Рис. 16.18. Регулировка положения переднего бампера в амортизаторе удара: 1 – болт М8х132, 23 Н·м; 2 – нижняя втулка; 3 – нижний регулировочный болт с левой резьбой; 4 – нижняя резьбовая втулка; 5 – установочный штифт; 6 – амортизатор удара; 7 – верхняя резьбовая втулка; 8 – верхний регулировочный болт; 9 – бампер; 10 – гайка; 11 – верхняя втулка; 12 – усилитель

Перед установкой бампера необходимо закрутить до упора нижний регулировочный болт 3 (рис. 16.18) с левой резьбой и верхний регулировочный болт 8 с правой резьбой.

Регулировка положения переднего бампера в амортизаторе удара осуществляется автоматически при вкручивании болта 1 крепления бампера.

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Вставьте болты бокового крепления бампера в крыло и затяните их от руки.

Вставьте зажим бампера в облицовку ниши переднего колеса.

Проверьте, надежно ли закреплен бампер на боковой направляющей 2 (см. рис. 16.17).

Затяните гайки 10 (см. рис. 16.17) моментом 6 Н·м.

Вверните болты 7 (см. рис. 16.17) крепления бампера и затяните их моментом 23 Н·м.

При необходимости отрегулируйте положение переднего бампера.
