6.1.5. Проверка толщины тормозных накладок

ВНИМАНИЕ

Толщина тормозных накладок равная 7 мм (с учетом металлического основания) означает, что накладки достигли границы износа и подлежат замене (рис. 6.8).

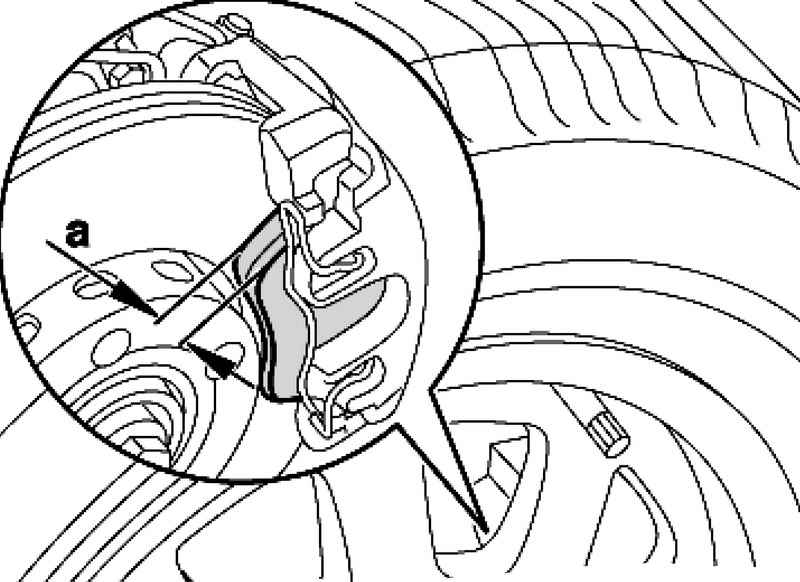

Тормозные накладки передних дисковых тормозов

Визуально определите толщину внутренних тормозных накладок (с помощью фонарика и зеркала).

a – толщина тормозных накладок (с учетом металлического основания).

Предельный износ: 7 мм.

Тормозные накладки задних дисковых тормозов

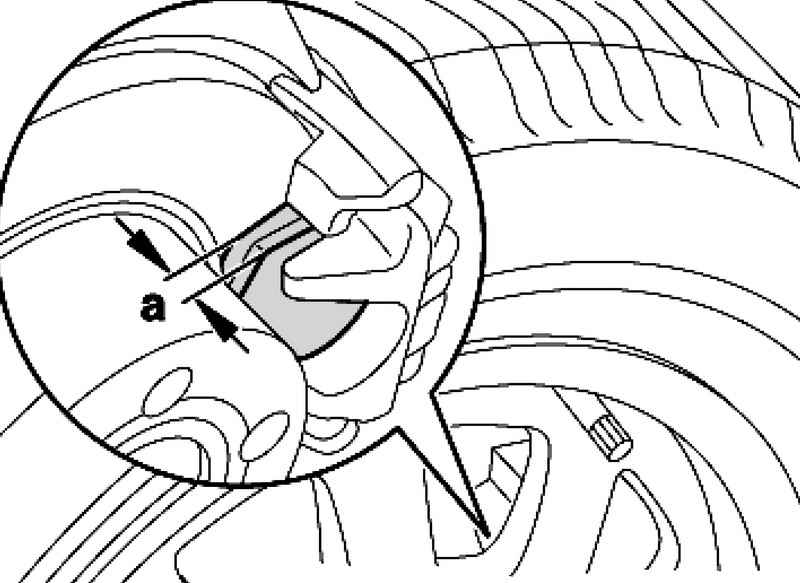

Рис. 6.9. Визуальная проверка задних тормозных колодок

Визуально определите толщину внутренних тормозных накладок (с помощью фонарика и зеркала).

a – толщина тормозных накладок (с учетом металлического основания).

Предельный износ: 7 мм.
