4.1.24. Маркировка боковины шины

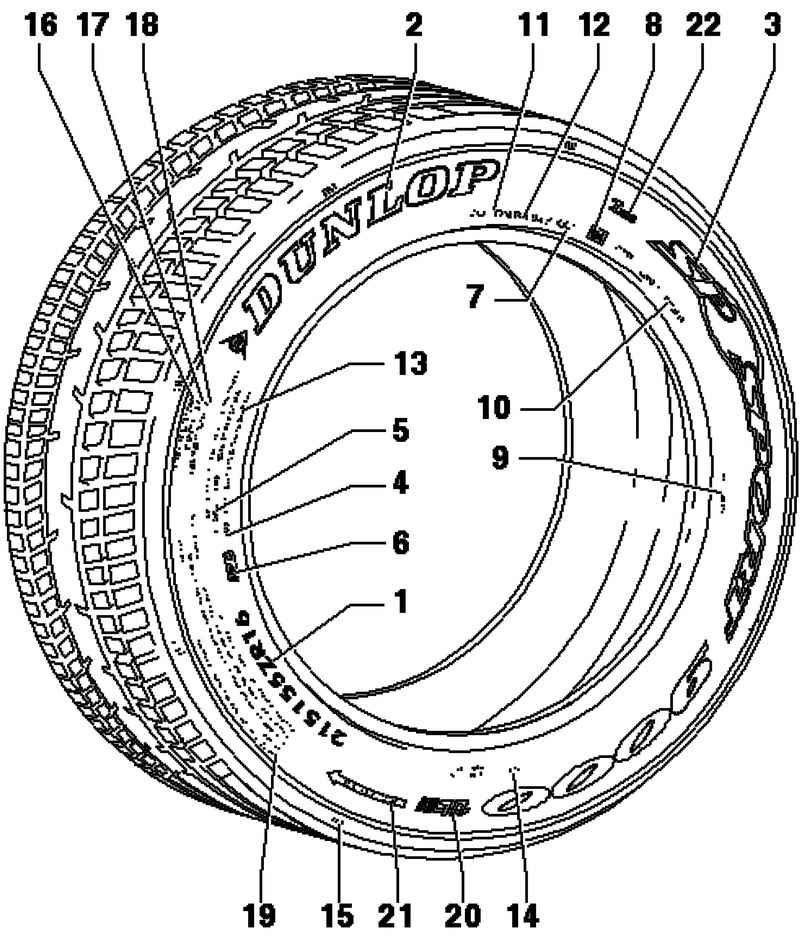

Рис. 4.29. Маркировка боковины шины: 1 – маркировка размерности; 2 – производитель (торговое название); 3 – обозначения рисунка протектора; 4 – обозначение бескамерной шины; 5 – радиальная конструкция; 6 – указание по исполнению „с защитой обода«; 7 – дата производства; 8 – номер сертификата = обозначение разрешения; 9 – страна-производитель; 10 – внутренний код рисунка протектора DUNLOP; 11 – DOT – Department of Transportation; 12 – код DOT; 13 – максимально допустимая нагрузка и максимально допустимое давление воздуха; 14 – количество слоев в середине протектора и в боковине, а также указание материала; 15 – положение индикаторов износа TWI (Tread Wear Indicator); 16 – относительный срок службы – износостойкость; 17 – оценка эффективности торможения на мокром дорожном покрытии A, B или C; 18 – оценка стойкости к температурам A, B или C; 19 – указания по безопасности эксплуатации или монтажа шины; 20 – указание на „сверхлегкую конструкцию«; 21 – предписанное направление вращения шины; 22 – обозначение соответствия стандартам Inmetro

В качастве примера, на рисунке 4.29, приведена шина «Dunlop SP Sport 9000».

Пояснения маркировки шин смотри в таблицах 4.5–4.7.

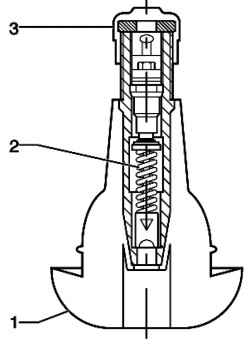

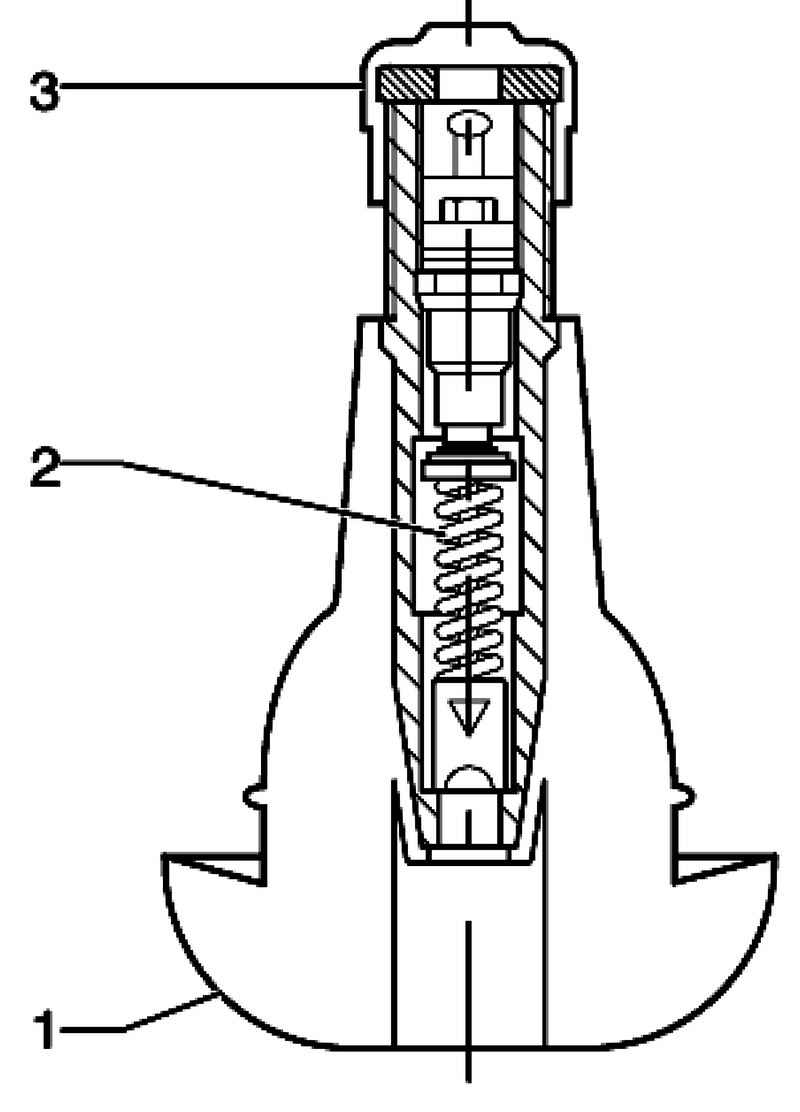

Рис. 4.30. Резиновый вентиль: 1 – корпус вентиля; 2 – золотник вентиля; 3 – колпачок

Смотри рис 4.30.

Резиновый вентиль для бескамерных шин выполнен таким образом, чтобы герметизировать отверстие в ободе диска. Эластичный материал резинового корпуса крепко прижимается в отверстии обода.

При вкрученных металлических вентилях резиновая прокладка уплотняет стык с ободом. Краевые поверхности отверстия вентиля являются одновременно уплотнительными. Поэтому на них не должно быть ржавчины, загрязнений и повреждений.

Важнейшую задачу в вентиле выполняет золотник. Он герметизирует и позволяет регулировать давление воздуха. Небольшой тарельчатый уплотнитель на золотнике обеспечивает герметичность только в то случае, если на нем нет загрязнений и влаги. В компрессорах для накачки шин не должно быть воды и масла.

На вентиле всегда должен быть прикручен колпачок. Он предотвращает попадание грязи в вентиль. При наличие загрязнений в вентиле они, при накачке шины, попали бы на уплотнитель тарелки вентиля и вызвать негерметичность.

При каждом новом монтаже шины вентиль необходимо заменять.

При езде без колпачков на вентилях существует опасность попадание в них грязи. Это приведет к медленному спусканию шины, что впоследствии может стать причиной разрушения шины.

ВНИМАНИЕ Герметичность обеспечивается только при плотно прикрученном колпачке.
