2.2.7. Снятие крышки моторного отсека

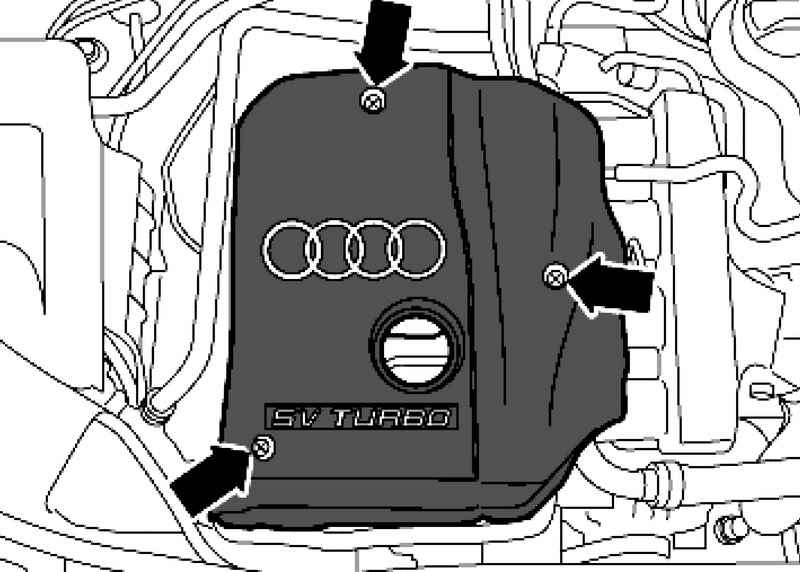

Рис. 2.35. Крепление крышки моторного отсека

Ослабьте болты или гайки и снимите крышку (и) двигателя (рис. 2.35).

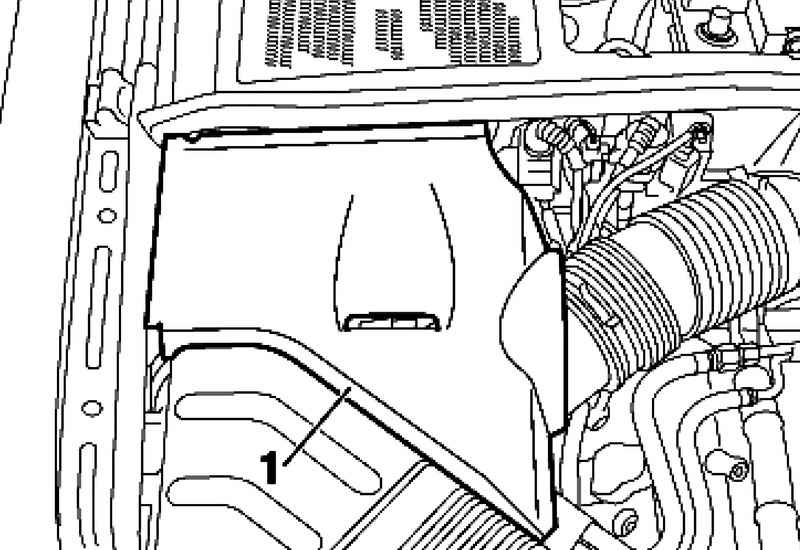

Рис. 2.36. Крышку двигателя с правой части моторного отсека

Снимите крышку двигателя 1 с правой части моторного отсека (рис. 2.36).

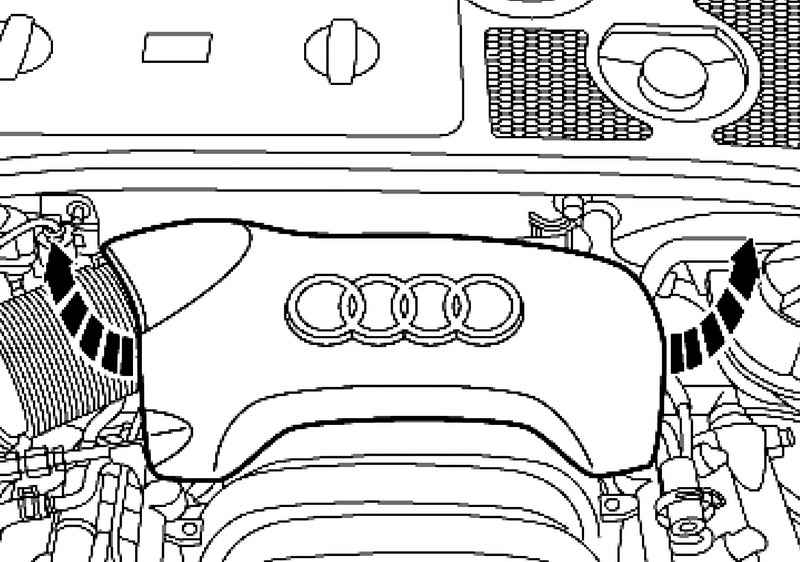

Рис. 2.37. Задняя крышка двигателя

Снимите заднюю крышку двигателя, потянув ее вверх (рис. 2.37).

Выньте масляный щуп из направляющей трубки.

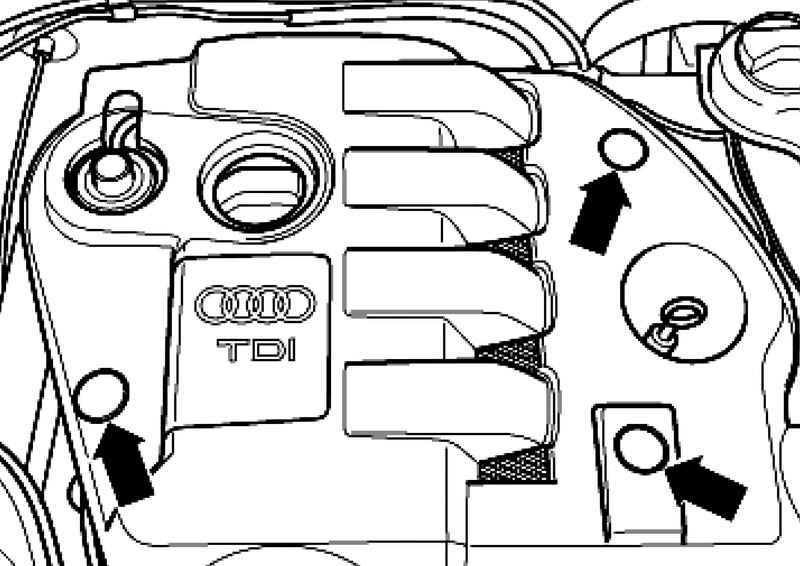

Рис. 2.38. Клипсы защитных колпачков крышки двигателя

Отстегните клипсы защитных колпачков (рис. 2.38).

Вывинтите гайки и снимите крышку двигателя.

Затем снимите противошумную изоляцию.

Вновь вставьте масляный щуп в направляющую трубку.

Ослабьте болты или гайки и снимите крышку (и) двигателя.

Снимите крышку двигателя, потянув ее вверх.

Снимите крышку двигателя, потянув ее вверх обеими руками.

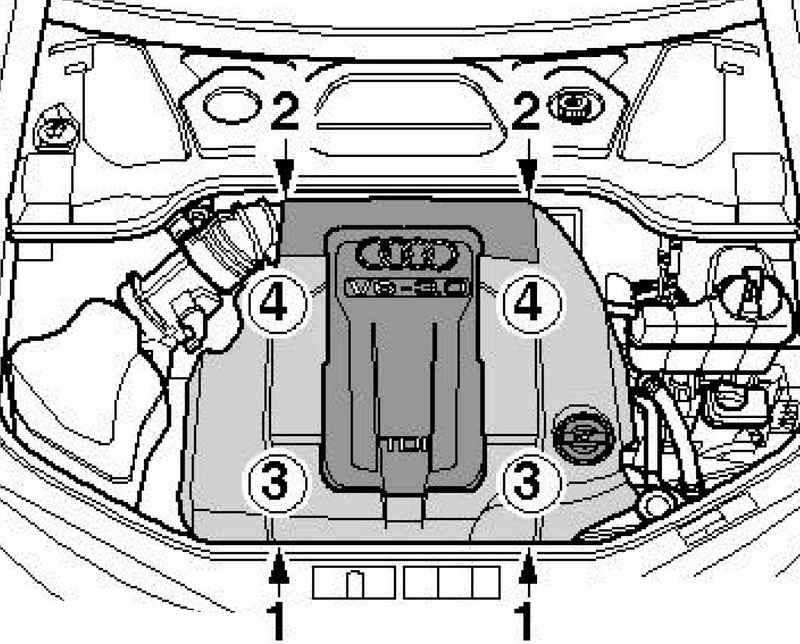

Рис. 2.39. Снятие крышки двигателя

Снимите крышку двигателя, взяв его обеими руками в местах 1, а затем 2. (не снимайте крышку двигателя рывками или со смещением в сторону) (рис. 2.39).

Снимите заднюю крышку двигателя, потянув его вверх (рис. 2.37).
