19.3. Замена пылезащитного фильтра

Audi предписывает замену устанавливаемого серийно с августа 92 г. пылезащитного фильтра каждые 30 000 км.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отделить заднюю уплотнительную прокладку моторного отсека.
Открыть поворотную защелку крышки водонепроницаемого кожуха между моторным отсеком и передним стеклом.
Поднять крышку водонепроницаемого кожуха.
Расфиксировать две защелки пылезащитного фильтра, поднять фильтр и отсоединить штекерное соединение, находящееся на обратной стороне.

Подсказка: автомобили, не оснащенные пылезащитным фильтром, можно легко дооборудовать. Для этого следует заменить рамку впуска воздуха справа в водонепроницаемом кожухе под передним стеклом на большую, в которой поместится съемный элемент фильтра. Для выполнения этой работы придется снять стеклоочистители. Кроме того, необходимо хорошо уплотнить соединения между рамкой и металлом корпуса, для того чтобы в систему отопления не попала вода.

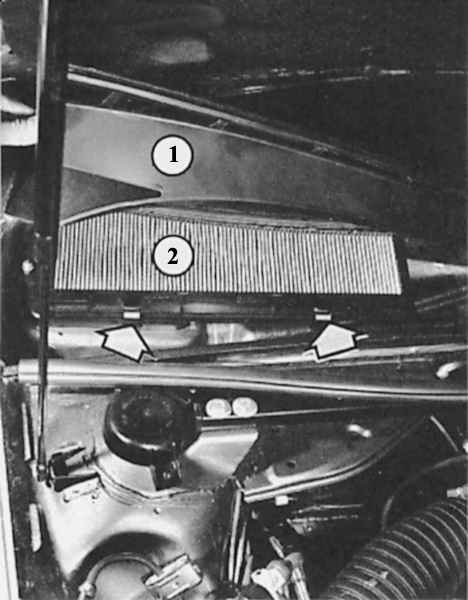

Слева: пылезащитный фильтр (2) можно вынуть после снятия крышки водонепроницаемого кожуха (1) и отжатия обоих защелок (стрелки).

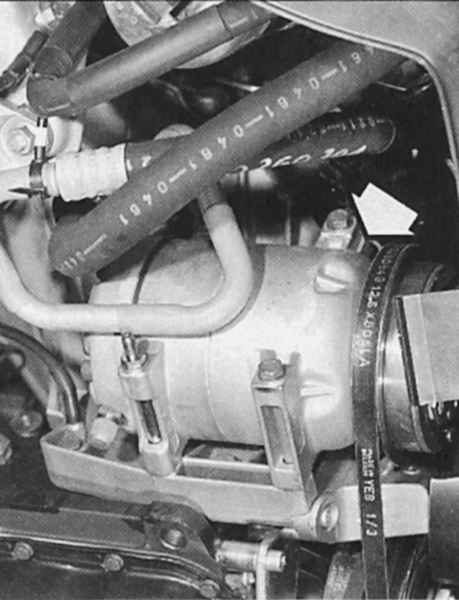

Справа: компрессор кондиционера (стрелка) у моделей с 4-цилиндровым двигателем расположен внизу по правую сторону от двигателя.
