16.9. Задние фонари
Замена ламп задних фонарей
|

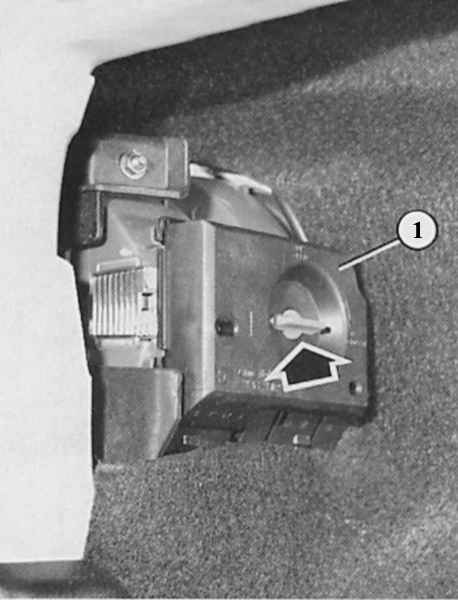

Снять патрон (1) после отжатия поворотной защелки (стрелка).
|
|

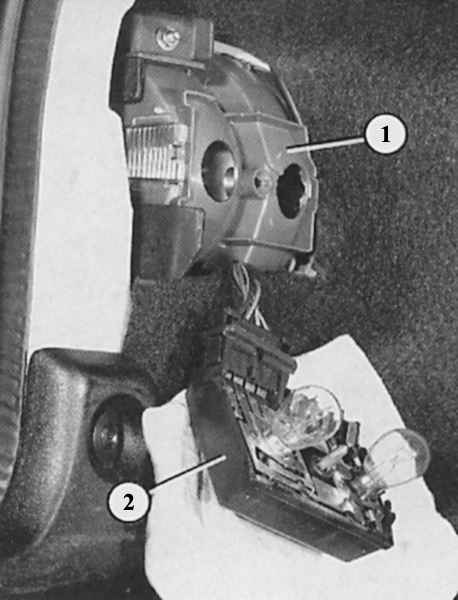

Патрон фары (2) отделен от корпуса фары
(1).
|
|

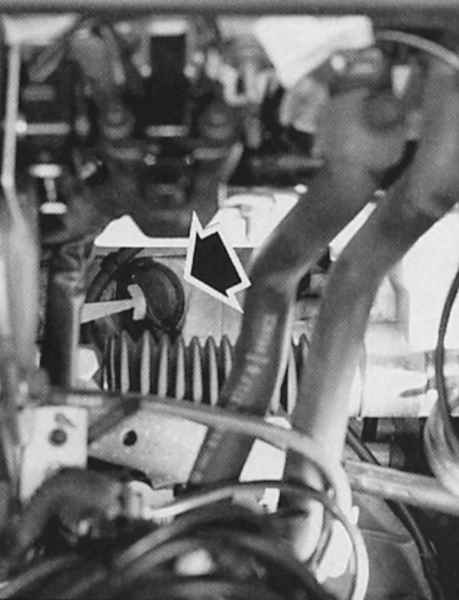

Выключатель фары заднего хода (стрелка)
находится на верхней стороне коробки передач. На этой иллюстрации мы смотрим
в просвет между двигателем и задней стенкой моторного отсека.
|
|

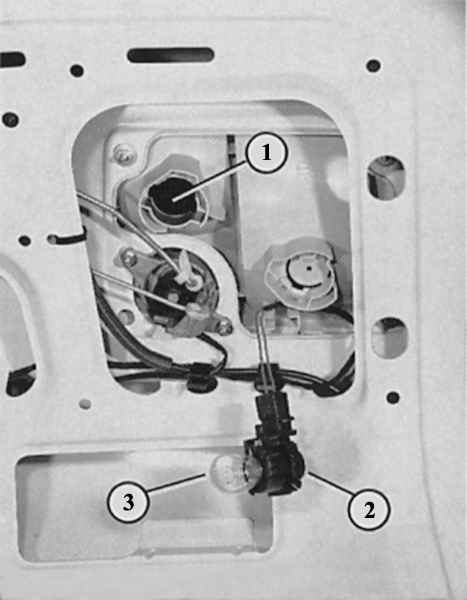

Освещение в крышке багажного отсека:
1 – отверстие для установки в корпусе светильника;
2 – патрон лампы;
3 – лампа накаливания.
|
|
|
- Наружные задние фонари: повернуть поворотную защелку налево
и снять патрон.
- Фонари в крышке багажного отсека: сначала отсоединить крышку.
- Повернуть патрон лампы примерно на 30° влево (против часовой
стрелки) и вытянуть.
- Замена ламп проходит во всех случаях одинаково – слегка вжать
лампу в ее патрон, повернуть влево и вынуть.
- При установке двухнитевой лампы для стоп-сигнала и задних габаритных
огней обратите внимание, что их боковые крепежные цапфы расположены
на различной высоте. Благодаря этому лампу можно поставить без
усилия только в одном определенном положении.
|
|
Снятие
|
|
- Наружные задние фонари: вынуть патрон лампы (см. предыдущий
раздел).
- Отвернуть обшивку багажника в области задних огней.
- Вывернуть четыре шестигранных гайки со стороны багажного отсека.
- Снять снаружи корпус светильников. Если он прилип к кузову
из-за проложенного уплотнительного шнура, следует поддеть его
обернутой в тряпку отверткой.
- Отдельные светильники на крышке багажного отсека: снять патрон(ы)
ламп (см. предыдущий раздел).
- Снять замковый элемент у правой задней фары, ослабив два шестигранных
болта.
- Вывернуть в общей сложности четыре шестигранных гайки с внутренней
стороны крышки.
- Эти задние фары также могут прилипнуть к кузову из-за уплотнительного
шнура – поддеть отверткой.
- При установке необходимо использовать новый уплотнительный
шнур.
- Полоса светильников на крышке багажного отсека: действовать
так же, как и при снятии отдельных фар, единственно, что нужно
будет отсоединить большее количество болтов.
|
|
|
|
