3.4.4. Распределительные валы

На головке блока установлены два распределительных вала: один — на впускные клапаны, второй на выпускные. Профили кулачков и их расположение на впускном и выпускном распределительных валах разные.

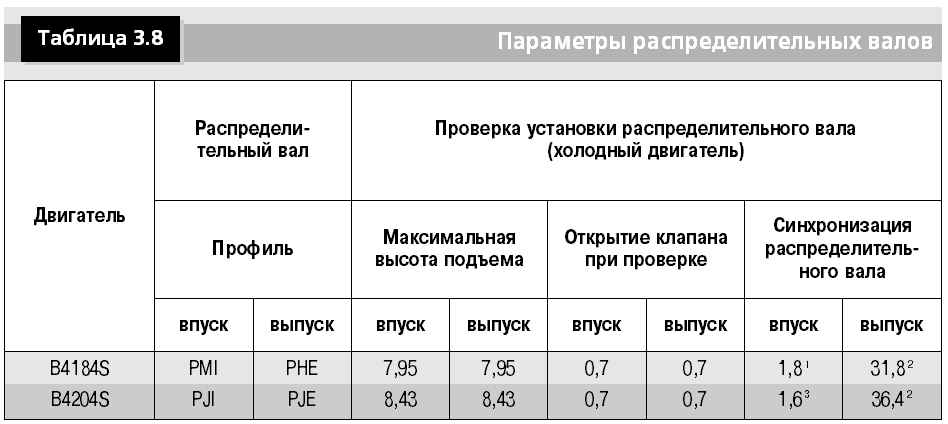

Основные параметры распределительных валов приведены в табл. 3.8.
