2.3.1. Панель управления освещением

Рис. 2.8. Панель управления наружным освещением

Панель управления освещением имеет следующие элементы (рис. 2.8):

1) А — Рукоятка управления светом фар и стояночных (габаритных) огней.

Данная рукоятка имеет следующие положения:

— О — все осветительные приборы выключены;

ПРИМЕЧАНИЕ Существуют комплектации автомобилей с постоянно работающим ближним светом фар. При нахождении ключа зажигания в положении II у них включен ближний свет фар (включены также передние и задние габаритные огни и освещение номерного знака). Ближний свет фар автоматически включается при повороте ключа зажигания в положение «пуск» и не может быть выключен.

включены стояночные (габаритные) огни;

— включен ближний свет фар (а также передние и задние стояночные фонари, освещение номерного знака и подсветка приборов);

ПРИМЕЧАНИЕ Дальний счет фар может быть включен только при данном положении переключателя света фар.

ПРИМЕЧАНИЕ Если (при комплектации автомобиля ксеноновыми фарами) из-за низкого напряжения аккумулятора не включилась одна из фар, просто поверните ручку А в положение О, а затем обратно в положение

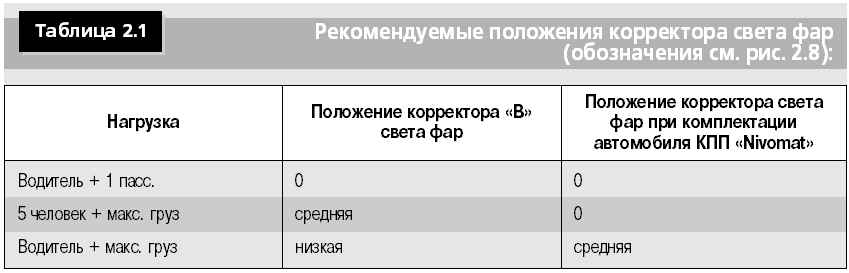

2) В — Корректировка высоты пучка света фар. На некоторых моделях каждая фара оборудована электроприводом для регулировки высоты пучка света фар при различной загрузке автомобиля. Высота пучка изменяется с помощью регулятора «В», расположенного на приборном щитке (см. рис. 2.8 ) и табл. 2.1.

ПРИМЕЧАНИЕ Если автомобиль оснащен ксеноновыми фарами, то регулировка высоты пучка света фар полностью автоматическая.

3) С — Регулировка подсветки панели приборов. При повороте регулятора вверх яркость подвески увеличивается, вниз — уменьшается.

4) D — Задние противотуманные фонари. Нажмите кнопку D. Задние противотуманные фонари включаются вместе с габаритными огнями и дальним/ближним светом фар (ключ зажигания должен находится в положении II). Одновременно загорается светодиод в кнопке и соответствующий символ на панели приборов.

5) Е — Противотуманные фары. Нажмите кнопку Е. Противотуманные фары включатся вместе с габаритными огнями и дальним/ближним светом фар (ключ зажигания должен находится в положении II). При включении противотуманных фар загорается расположенный в кнопке светодиод.

ПРИМЕЧАНИЕ Если после извлечения ключа зажигания из замка потянуть рычажок переключения света фар в сторону руля, то включится на 30 секунд ближний свет. Он может быть использован для освещения дороги от автомобиля до входной двери дома.
