2.26. Общее описание электрооборудования

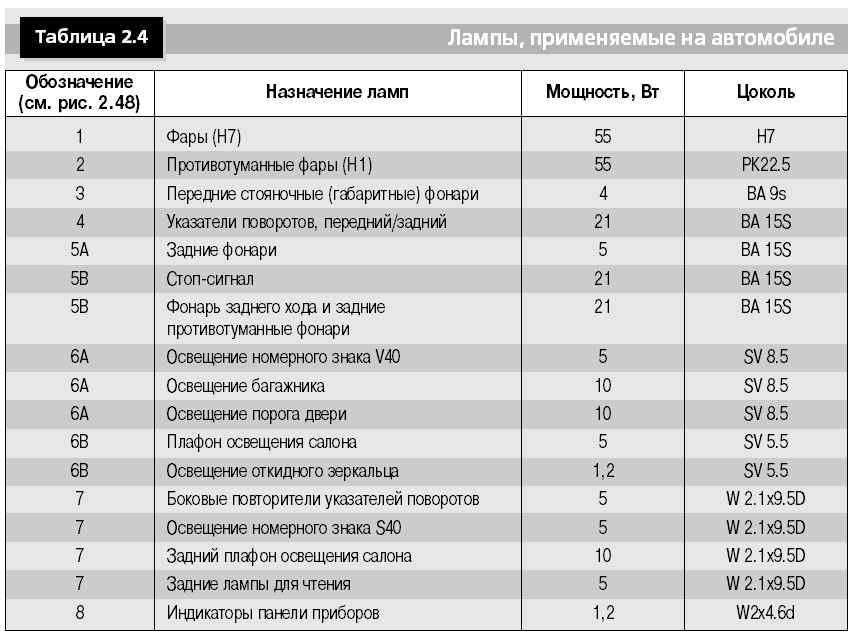

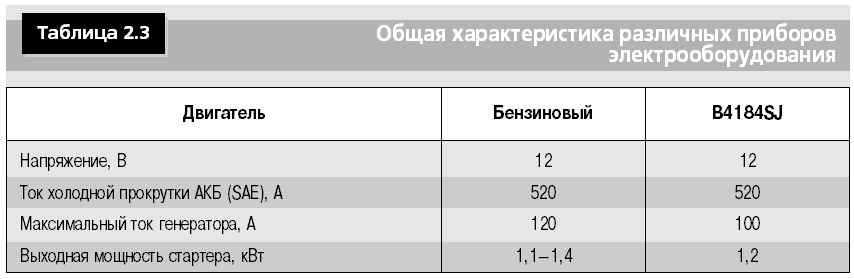

На автомобиле Volvo S40, как и на всех современных автомобилях используется схема электрооборудования с напряжением 12 В, с регулятором напряжения генератора. Схема электрооборудования выполнена по однополюсной системе, в которой кузов и двигатель используются в качестве минусового провода («массы»). Общая характеристика различных приборов электрооборудования приведена в табл. 2.3, а перечень применяемых ламп на рис. 2.48 и в табл. 2.4.

Рис. 2.48. Лампы, применяемые на автомобиле (обозначения и характеристики см. табл. 2.4)
