7.4.4. Снятие кожуха водоотводящего короба

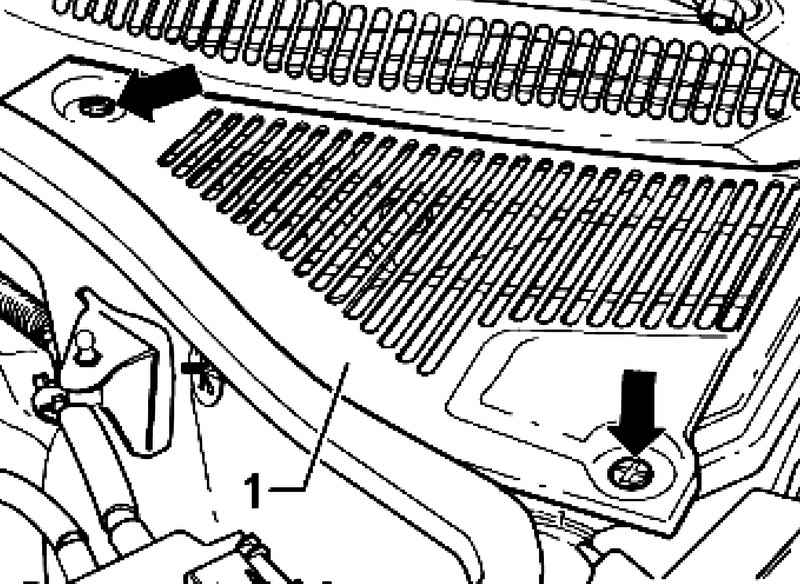

Рис. 7.81. Фиксаторы кожуха

Откройте фиксаторы кожуха, повернув их на 90° (рис. 7.81.).

Осторожно слегка приподнимите кожух 1, чтобы можно было отсоедините разъем датчика чистоты воздуха.

Извлеките кожух.

ПРИМЕЧАНИЕ

Кожух водоотводящего короба вставлен под ветровым стеклом в направляющую рельсу.

Для наглядности на рисунке изображен водоотводящий короб уже со снятым кожухом.

Откройте фиксаторы 1 кожуха, повернув их на 90°.

Осторожно разблокируйте кожух водоотводящего короба.
