7.4.3. Снятие поводка стеклоочистителя со стороны пассажира

ПРИМЕЧАНИЕ Привод осуществляется только на кривошип, изображенный на рисунке справа.

Открутите крепежную гайку 1 оси поводка стеклоочистителя.

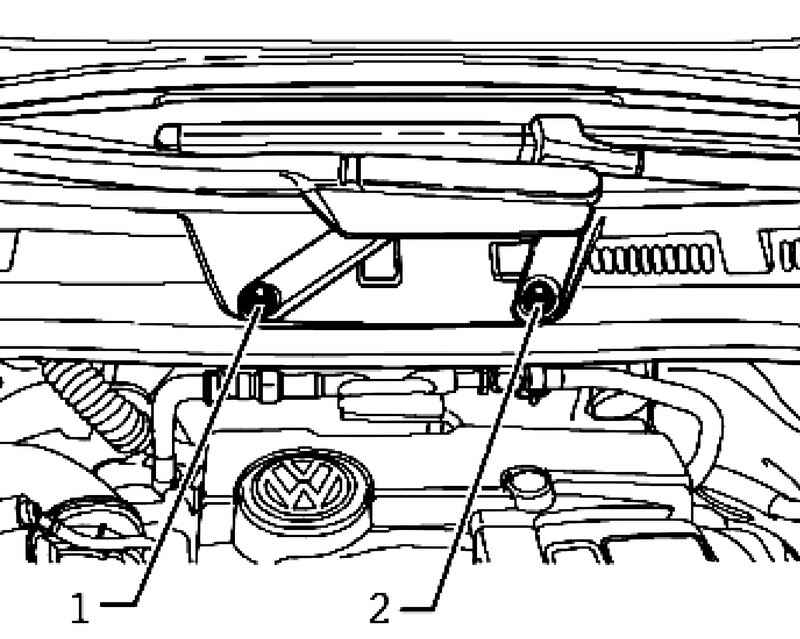

Рис. 7.79. Крепежные гайки поводка стеклоочистителя и кривошипа

Открутите крепежную гайку 2 кривошипа (рис. 7.79).

Снимите шайбу 1 с оси поводка стеклоочистителя.

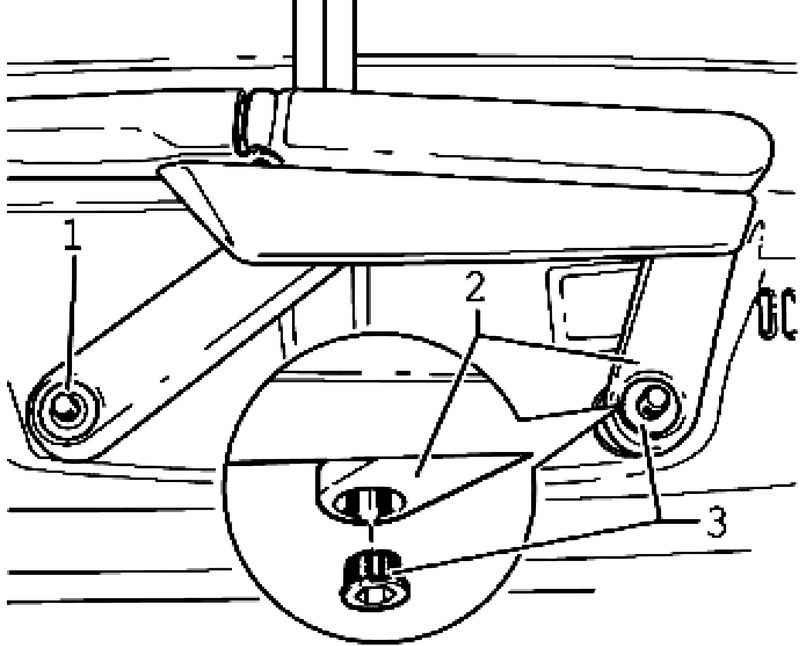

Рис. 7.80. Извлечение конуса

Слегка покачайте поводок 2 вверх вниз, чтобы можно было легко извлечь конус 3 из поводка стеклоочистителя 2 (рис. 7.80).

Снимите поводок.
