4.3.2. Подвеска задних колес

ПРИМЕЧАНИЕ

Если заменялись детали с резинометаллическими опорами или ослаблялись болты и гайки на этих деталях, то перед их затяжкой опору соответствующего колеса необходимо привести в положение, когда на нее действует собственная масса автомобиля A указывает направление движения

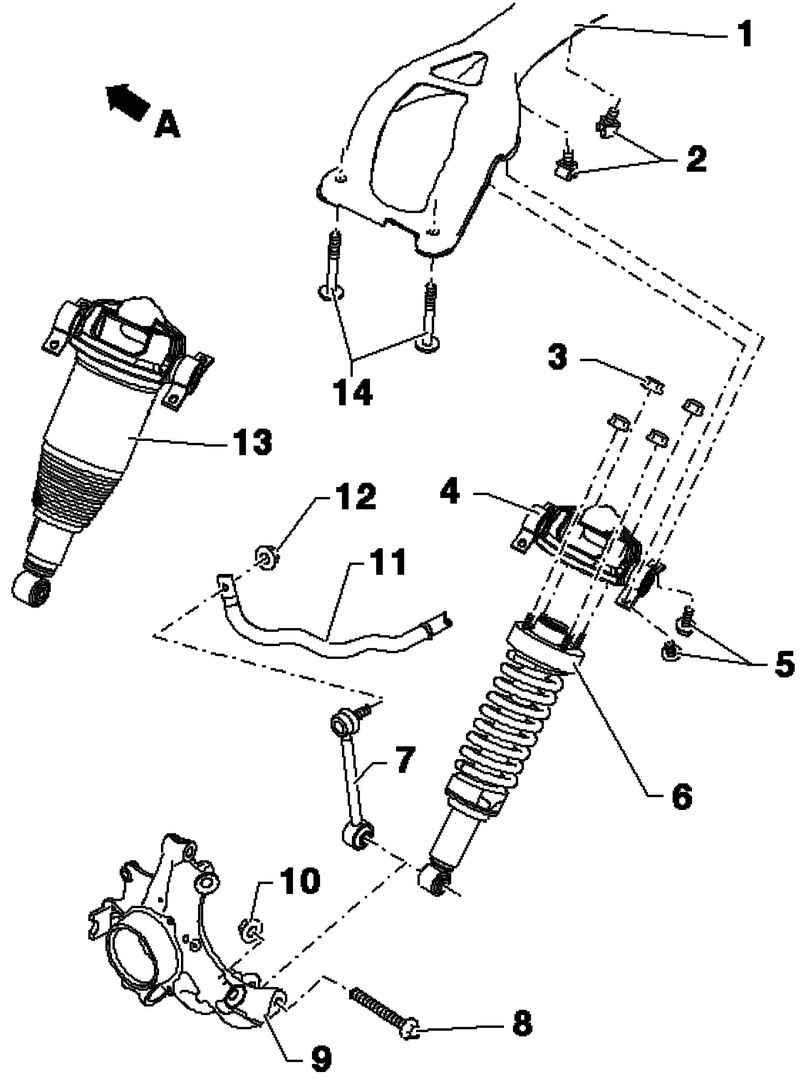

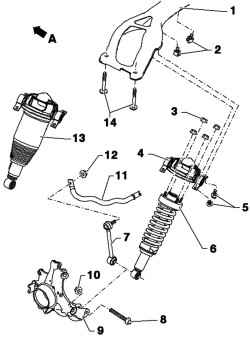

Рис. 4.86. Компоненты подвески задних колес: 1 – поперечина; 2 – зажим; 3 – самоконтрящаяся гайка; 4 – опорный кронштейн; 5 – болт с шестигранной головкой; 6 – амортизационная стойка; 7 – соединительная тяга; 8 – болт с шестигранной головкой; 9 – корпус подшипника ступицы колеса; 10 – самоконтрящаяся гайка; 11 – стабилизатор; 12 – самоконтрящаяся гайка; 13 – упругий пневматический элемент; 14 – болт с шестигранной головкой
