4.3.1. Снятие и установка заднего датчика уровня кузова G76/G77

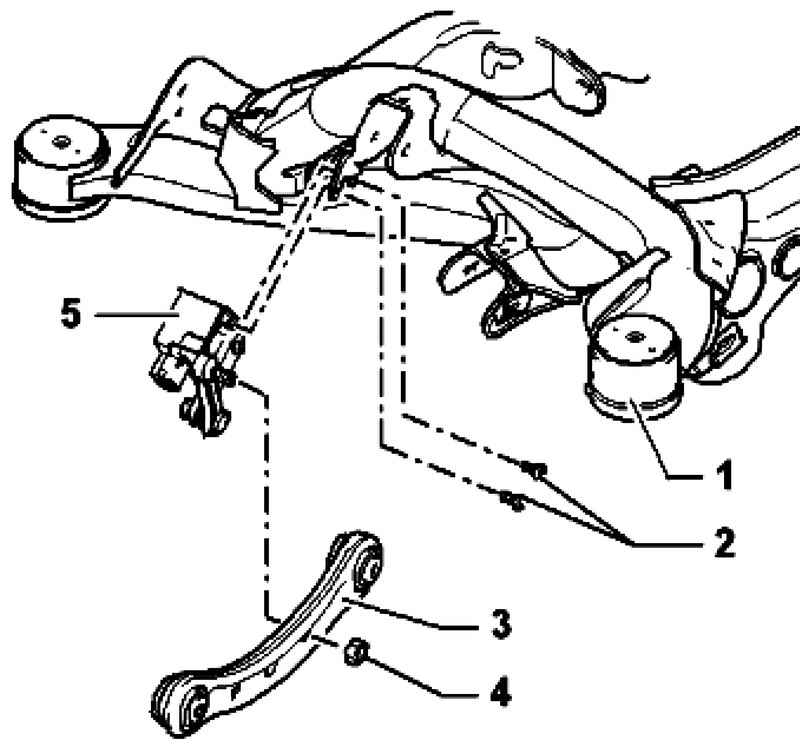

Рис. 4.85. Схема монтажа заднего датчика уровня кузова: 1 – подрамник; 2 – винт с внутренним шестигранником, 5 Н·м; 3 – поперечный рычаг, верхний передний; 4 – гайка, самоконтрящаяся, 8 Н·м; 5 – задний датчик уровня кузова

Поднимите автомобиль.

Отсоедините электрическое соединение на заднем датчике уровня кузова.

Снимите винты 2 и гайку 4 и извлеките задний датчик уровня кузова.

Задний датчик уровня кузова прикрепите болтами 2 к подрамнику.

Прикрутите палец шарового шарнира с помощью новой гайки 4 к верхнему переднему поперечному рычагу.

При этом шарнир между рычагом заднего датчика уровня кузова и соединительной тягой должен быть направлен вниз.

Затяните все болты соответствующим моментом.

Опустите автомобиль на колеса.

Выполните базовую настройку заднего датчика уровня кузова с помощью тестера VAS 5051.
