4.2.3. Отключаемый стабилизатор

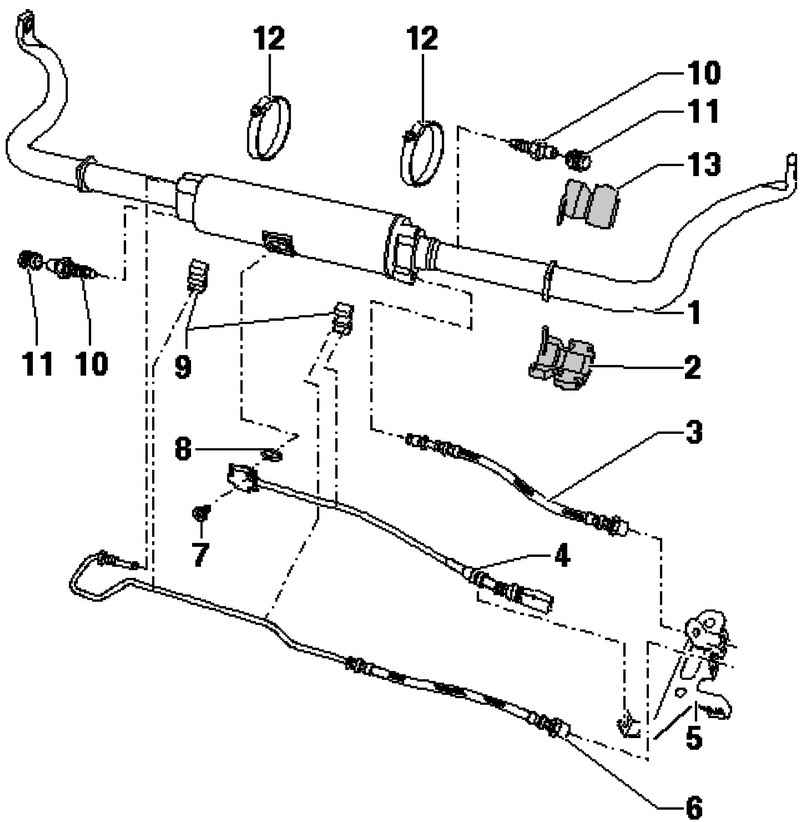

Рис. 4.59. Компоненты отключаемого стабилизатора: 1 – передний отключаемый стабилизатор; 2 – подшипник стабилизатора; 3 – гидравлический трубопровод; 4 – датчик отключения стабилизатора передней подвески; 5 – держатель; 6 – гидравлический трубопровод; 7 – винт с внутренним шестигранником; 8 – уплотнительное кольцо; 9 – держатель; 10 – ниппель для прокачки; 11 – колпачок; 12 – хомут

Монтажное положение хомута для крепления гидравлических трубопроводов к отключаемому стабилизатору

Замок хомута 1 должен находиться над держателем 2. Следовательно, затяжка хомута осуществляется снизу.

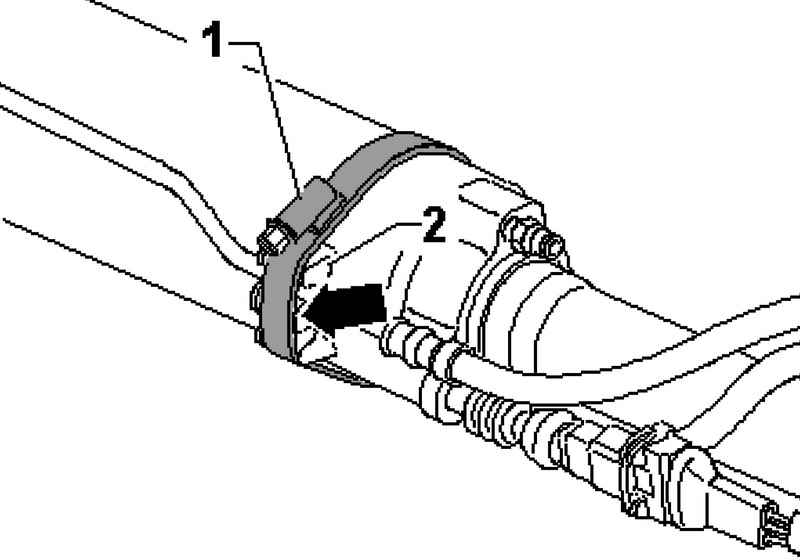

Рис. 4.60. Монтажное положение хомута для крепления гидравлических трубопроводов к отключаемому стабилизатору

Хомут должен прилегать непосредственно к держателю 2 (рис. 4.60).

Включите гидравлическую систему в безнапорном режиме.

ВНИМАНИЕ Отключаемые стабилизаторы перед началом работ необходимо включить. В противном случае непреднамеренное включение стабилизаторов может привести к травме.

Снимите нижний шумоизоляционный экран.

Рис. 4.54. Гидравлические трубопроводы

Отсоедините оба гидравлических трубопровода 1 и электрическое соединение 2 (рис. 4.54).

При установке не путать трубопроводы.

Проверьте, есть ли метка на переднем «в направлении движения» трубопроводе. Если ее нет, нанесите новую.

Откручивая трубопроводы, удерживайте их рожковым гаечным ключом.

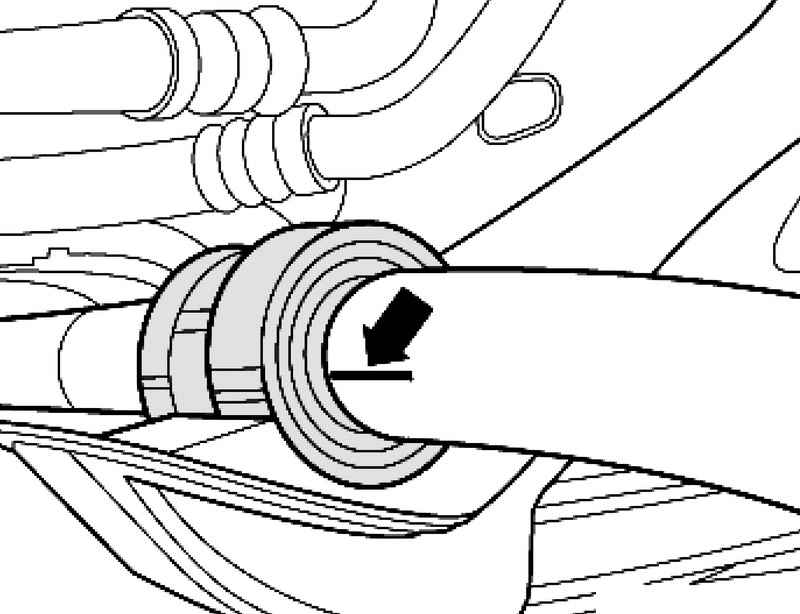

Рис. 4.61. Место нанесения метки

Снимите хомуты стабилизатора и пометьте на них монтажное положение подшипников стабилизатора (рис. 4.61).

Отсоедините стабилизатор от соединительных тяг.

Установка отключаемого стабилизатора.

Установка осуществляется в обратной последовательности.

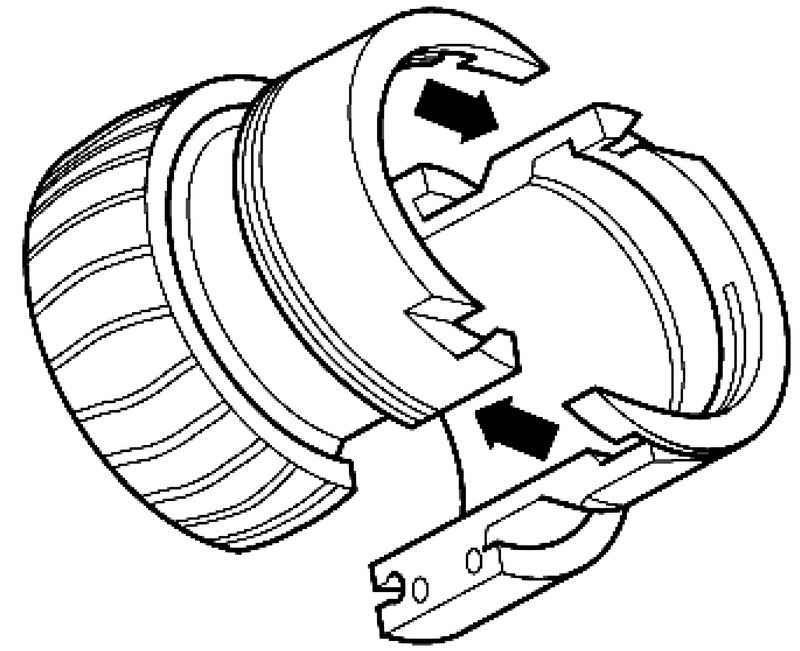

Рис. 4.62. Соединение подшипника

Установите половины подшипника на стабилизатор (рис. 4.62).

При этом обратить внимание на следующее.

Метки, нанесенные на стабилизатор при снятии.

больший наружный диаметр половин подшипника должны быть направлены наружу.

После установки гидравлическую систему необходимо прокачать.

При затяжке удерживайте за шестигранник накидной гайки.

Установите передний шумоизоляционный экран.

Включите гидравлическую систему с помощью в безнапорном режиме.

Снимите задний левый фонарь.

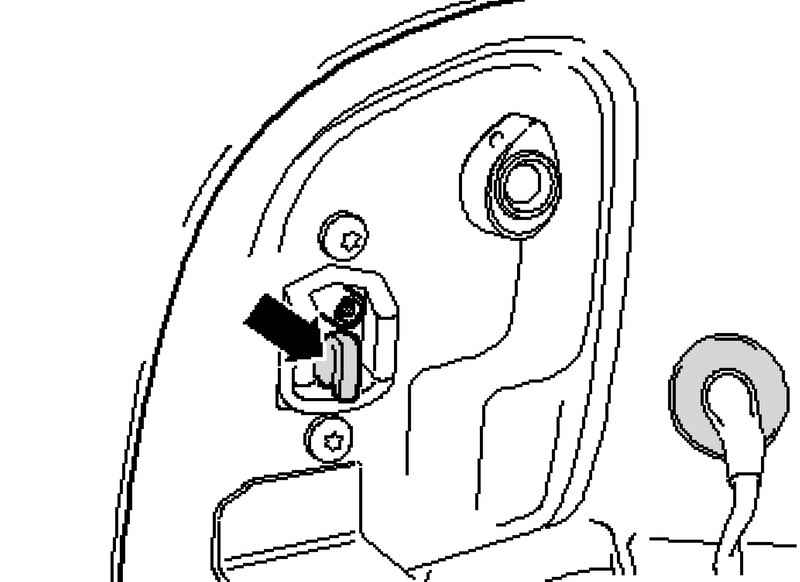

Рис. 4.63. Пробка заливного отверстия

Извлеките пробку из заливного отверстия (рис. 4.63).

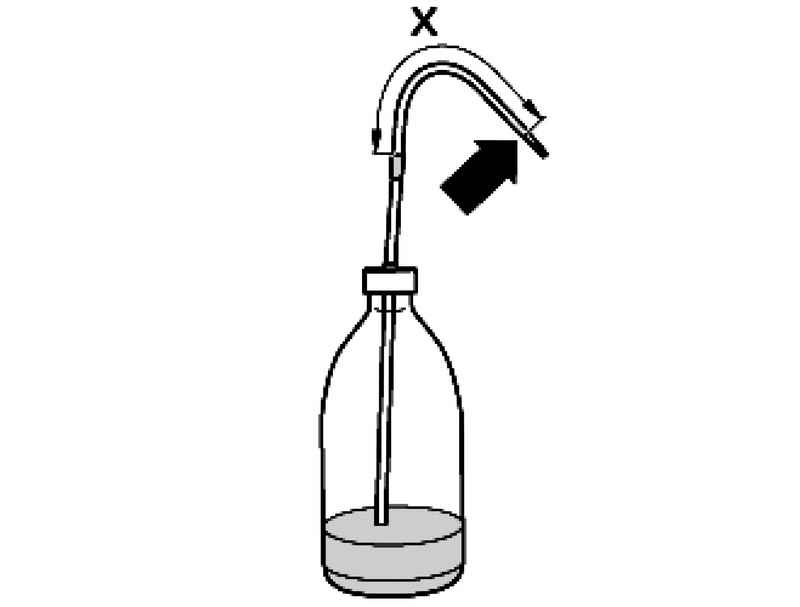

Рис. 4.64. Наконечник распылителя

Отрежьте кончик распылителя (рис. 4.64).

Отметьте размер X.

Х = 135 мм.

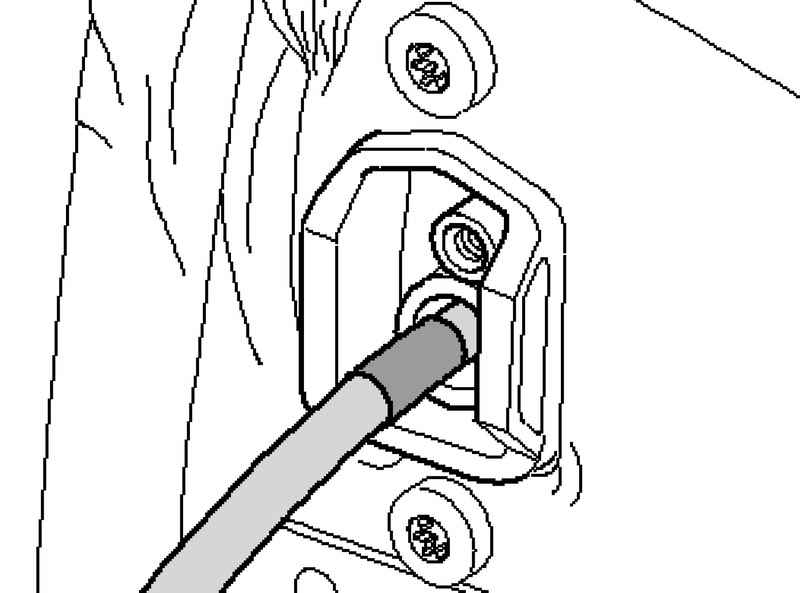

Рис. 4.65. Установка трубки

Введите трубку распылителя до нанесенной метки в заливное отверстие (рис. 4.65).

Залейте масло для центральной гидравлической системы и гидроусилителя руля G 002 000 до тех пор, пока трубка не начнет засасывать масло с помощью пластмассовой бутылки.

После этого откачивайте с помощью пластмассовой бутылки масло из бачка до тех пор, пока трубка не начнет засасывать воздух. При этом следите за меткой, нанесенной на трубке.
