2.8.4. Снятие и установка водяного насоса

Снимите передний бампер.

Приведите рамку радиатора в сервисное положение.

Установите коленчатый вал в положение мёртвой точки первого цилиндра проверить фазы газораспределения.

Снимите демпфер крутильных колебаний.

Слейте охлаждающую жидкость.

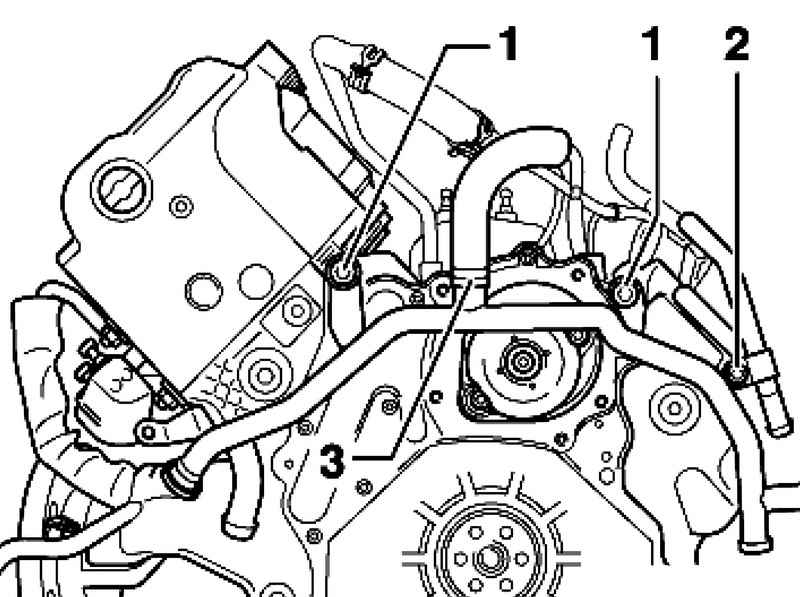

Рис. 2.247. Трубки системы охлаждения

Снимите шланг 3 с трубки системы охлаждения. Выкрутите крепёжные болты 1 и 2 и откиньте трубку системы охлаждения вперёд (рис. 2.247).

Выкрутите резьбовую пробку отверстия для слива охлаждающей жидкости.

Снимите крышку водяного насоса.

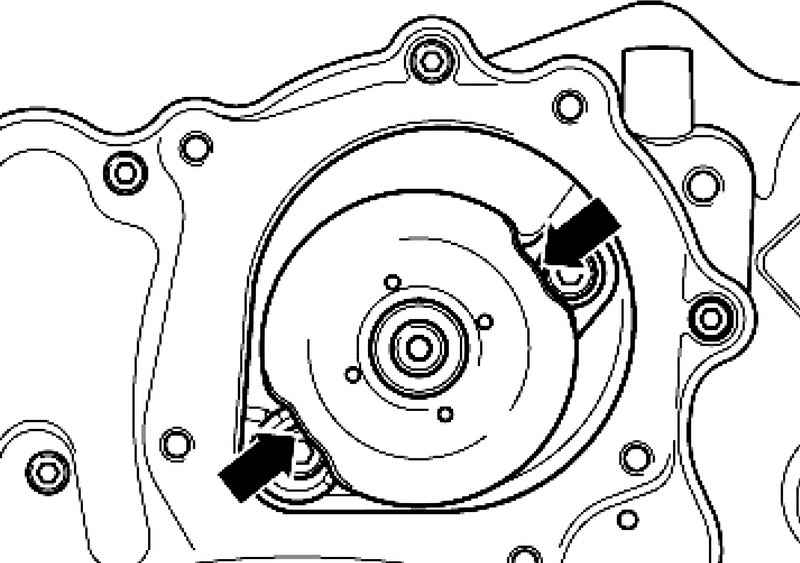

Рис. 2.248. Крепежные болты

Выкрутите крепёжные болты водяного насоса (рис. 2.248) и снимите водяной насос.

ПРИМЕЧАНИЕ Если болты водяного насоса недоступны – установите гаситель крутильных колебаний и вращать коленчатый вал с помощью контропоры T10172 и болта T10172/ 1 пока болты не станут доступны.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

Смажьте новое уплотнительное кольцо круглого сечения охлаждающей жидкостью, не использовать других смазочных веществ.

Вставьте водяной насос.

Затяните крепёжные болты (рис. 2.248) водяного насоса с моментом 20 Н·м + 1/4 об. (90 °).

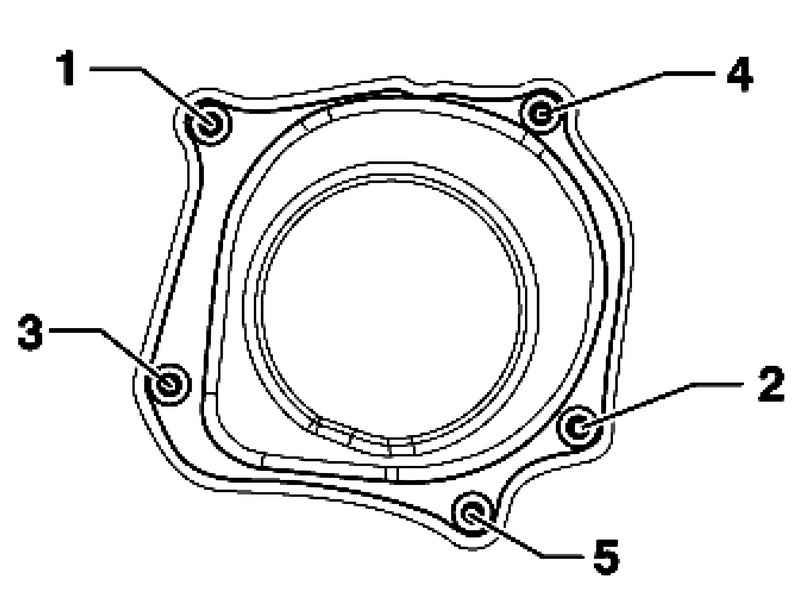

Рис. 2.249. Крепежные болты крышки водяного насоса

Затяните крепёжные болты крышки водяного насоса в указанной последовательности с моментом 8 Н•м (рис. 2.249).

Залейте охлаждающую жидкость.
