14.2. Продольный рычаг подвески / пружины подвески — снятие и установка

При снятии продольного рычага снимается и винтовая пружина:

- поставьте заднюю часть автомобиля на опоры и снимите задние колеса;

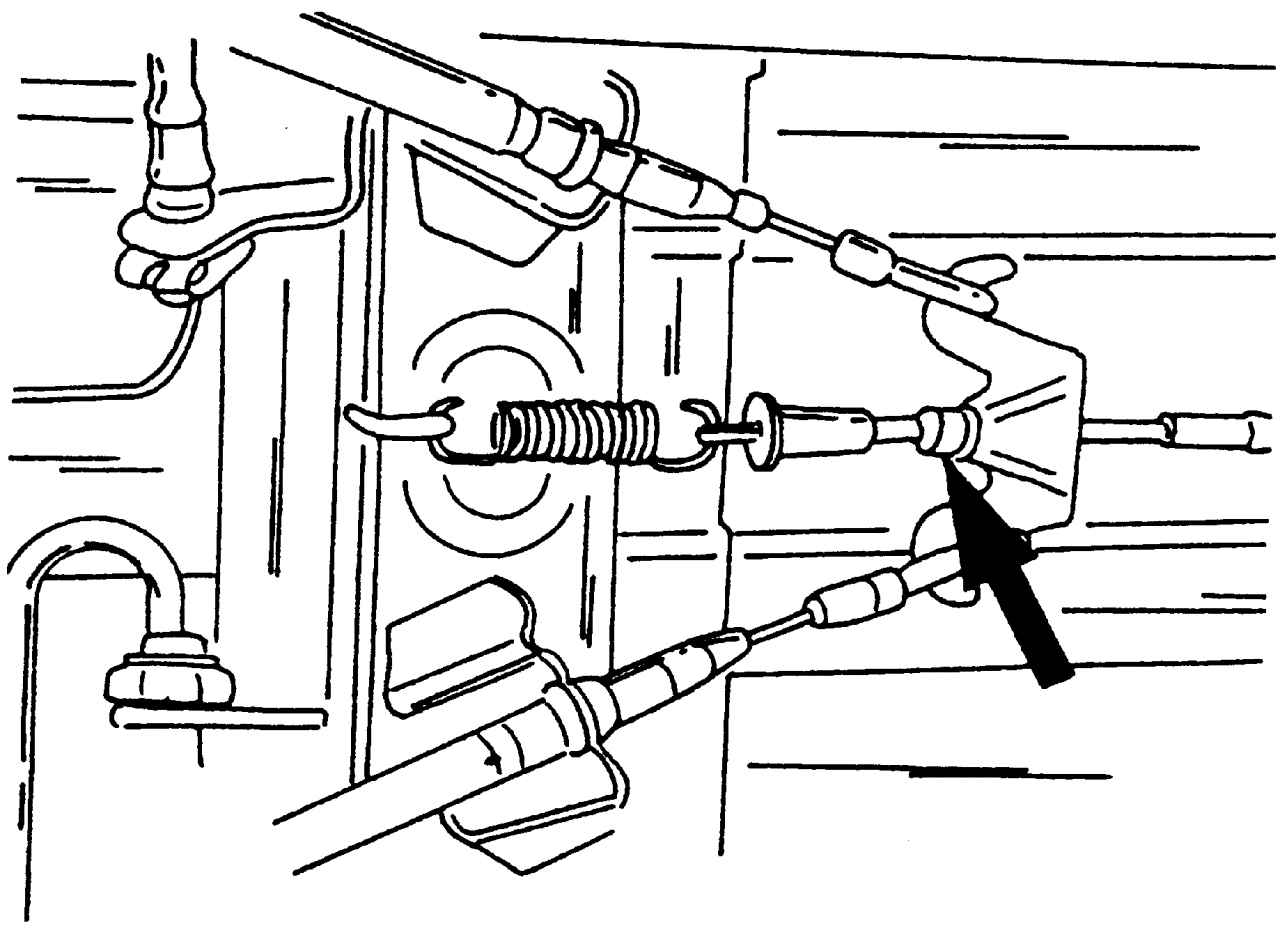

Рис. 305. Вид снизу уравнительного рычага стояночного тормоза. После ослабления контргайки (показана стрелкой) можно ослабить натяжение троса стояночного тормоза

- ослабьте контргайку (рис. 305) на днище машины и отверните регулировочную гайку таким образом, чтобы уравнитель, удерживающий тросы стояночного тормоза, отошел, а сами тросы ослабли;

- снимите датчик частоты вращения АBS (см. раздел 15 «Тормозная система»).

- отсоедините тросы привода стояночного тормоза от скоб тормозного механизма. Удалите для этого пружинный хомут и отцепите конец троса с рычага;

- разъедините соединения трубопроводов тормозного привода и тормозных шлангов (см. подразд. 14.1);

Рис. 299. Два болта крепят скобу дискового тормозного механизма (суппорт дискового тормозного механизма) к балке ступицы колеса

- снимите скобу тормозного механизма (см. рис. 299);

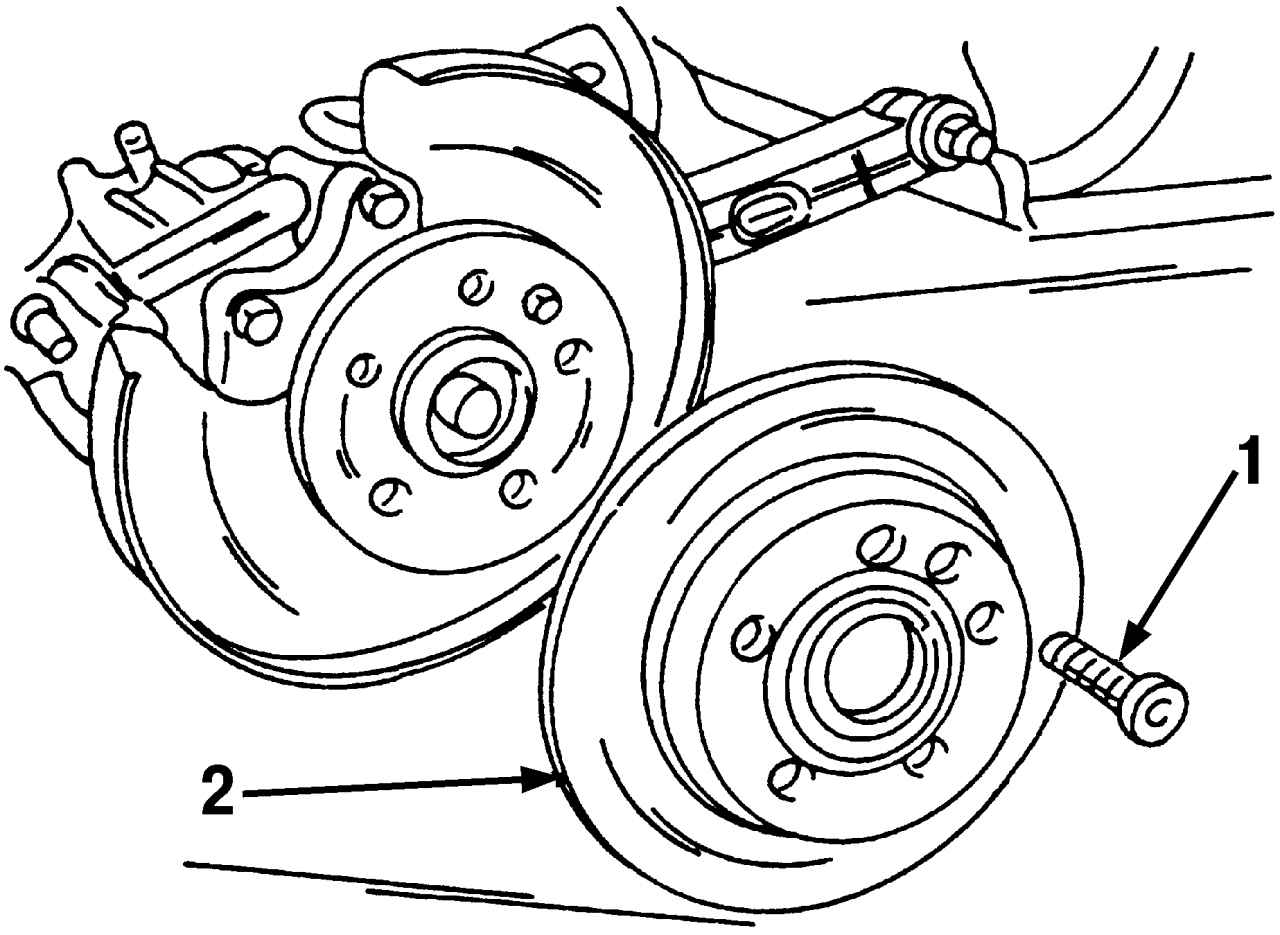

Рис. 306. Крепление тормозного диска: 1 — болт; 2 — диск

- снимите тормозной диск (рис. 306). Тщательно очистите рабочие поверхности тормозного диска и ступицы колеса;

Рис. 301. Крепление задней подвески: 1 — опорная плита; 2 — днище машины

- снимите стабилизатор поперечной устойчивости (см. рис. 301);

- подставьте под продольный рычаг домкрат, приподнимите его таким образом, чтобы амортизатор немного сжался, и снимите нижнее крепление амортизатора;

- опустите домкрат и выньте заднюю пружину (операция выполняется вдвоем);

Рис. 304. Крепление поперечного рычага задней подвески и стабилизатора поперечной устойчивости: 1 — скоба крепления стабилизатора поперечной устойчивости; 2 — болт, 30 Н·м; 3 — поперечный рычаг задней подвески; 4 — болт, 30 Н·м; 5 — стабилизатор поперечной устойчивости; 6 — резиновая опора; 7 — резиновая опора; 8 — хомут стабилизатора поперечной устойчивости; 9 — опора подвески; 10 — болты, 65 Н·м; 11 — болт, 260 Н·м; 12 — поперечина; 13 — гайка, 170 Н·м; 14 — резинометаллическая опора

- снимите продольный рычаг с внутренней стороны (места крепления показаны на рис. 304).

Установка продольного рычага осуществляется в последовательности, обратной процессу снятия.
