4.3.5. Снятие и установка нижнего поперечного рычага

Снятие

Замерьте расстояние от центра колеса до кромки арки колеса.

Снимите колесо.

Снимите винтовую пружину.

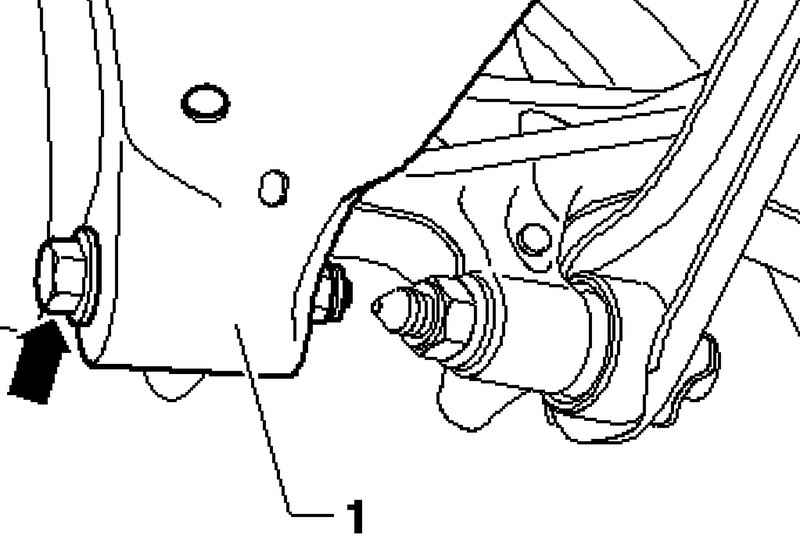

Рис. 4.70. Крепление нижнего поперечного рычага

Выкрутите болт нижнего поперечного рычага 1 (рис. 4.70).

Автомобили с динамическим корректором фар

Снимите соединительную тягу заднего левого датчика уровня кузова.

Продолжение монтажных операций для всех автомобилей

Отметьте, например фломастером, положение эксцентрикового болта относительно подрамника.

Отсоедините и опустите заднюю часть выпускной системы.

Выкрутите болт.

Извлеките нижний поперечный рычаг.

Установка

Вставьте нижний поперечный рычаг в автомобиль и прикрутите болты от руки.

Прикручивать поперечный рычаг следует, только когда будет достигнут размер «a».

Привинтите нижний поперечный рычаг к подрамнику и затяните новую гайку указанным моментом.

Обратите внимание на маркировку положения эксцентрикового болта В относительно подрамника.

Установите заднюю часть выпускной системы.

Автомобили с динамическим корректором фар

Установите соединительную тягу Geber fьr Fahrzeugniveau HL.

Продолжение монтажных операций для всех автомобилей

Закрутите болт нижнего поперечного рычага 1.

Установите винтовую пружину.

Установите и прикрутите колесо.

Отрегулируйте углы установки колес.
