3.2.1. Маркировка коробки передач

Механическая коробка передач 02S устанавливается в 6-ступенчатом исполнении в сочетании с 4-цилиндровым двигателем на Passat с 2006 года.

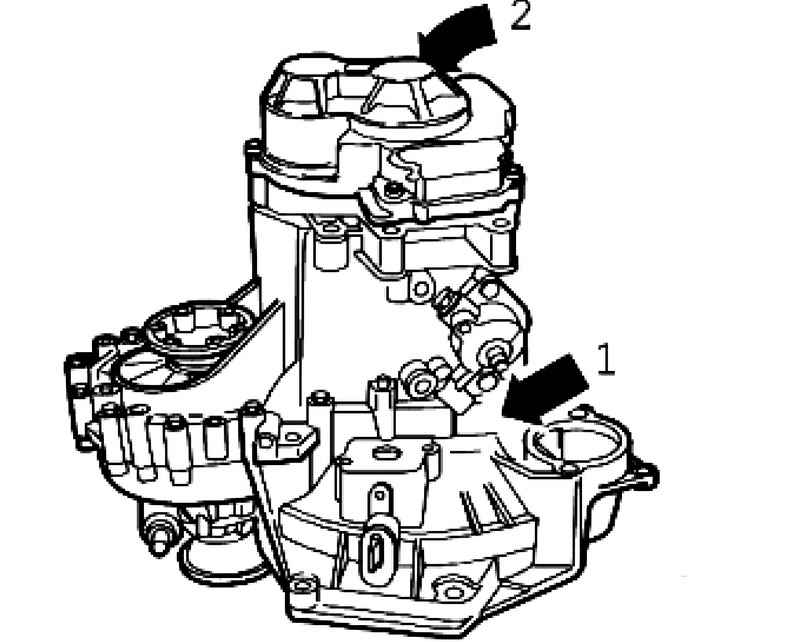

Рис. 3.52. Местоположение буквенного обозначения и даты выпуска

Расположение буквенного обозначения и дата выпуска 1 механической КПП 02S 2 показаны на рисунке 3.52.

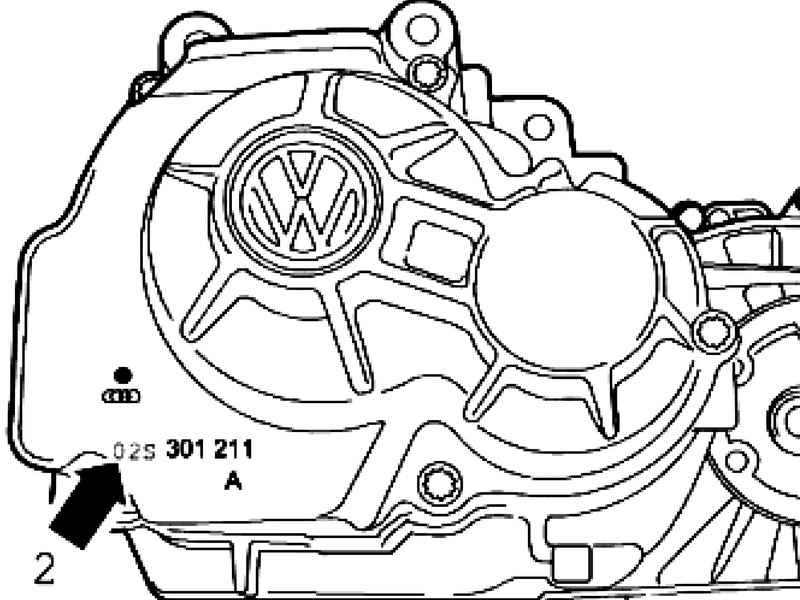

Рис. 3.53. Маркировка МКПП

FNG – буквенные обозначения;

12 – день;

11 – месяц;

3 – год (2003) изготовления.

В дополнительных данных содержится информация о заводе-изготовителе.

ПРИМЕЧАНИЕ Буквенное обозначение КП приводится также на заводских табличках с данными автомобиля.

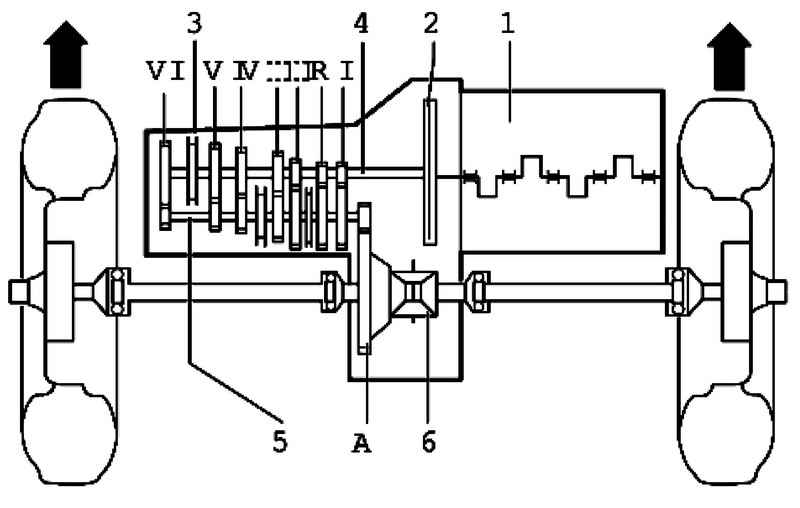

Рис. 3.54. Передаточные числа и компоненты МКПП: I – 1 передача; II – 2 передача; III – 3 передача; IV – 4 передача; V – 5 передача; VI – 6 передача; R – задняя передача; A – главная передача; 1 – двигатель; 2 – сцепление; 3 – коробка передач; 4 – приводной вал; 5 – вторичный вал / ведущий вал; 6 – дифференциал

i = Z2:Z1

iG = Передаточное число ступени КП = ZG2:ZG1 = 34:45 = 0,756

iА = Передаточное число главной передачи = ZА2:ZА1 = 60:18 = 3,389

iges./общ. = общее передаточное отношение = iGxiA = 0,756x3,389 = 2,562

Z1 = число зубьев ведущего колеса, Z2 = число зубьев ведомого колеса.
