4.4. Замена охлаждающей жидкостиЗамену охлаждающей жидкости необходимо производить после проведения любых работ
на элементах системы охлаждения со сливом охлаждающей жидкости. Если при ремонте
производилась замена головки блока цилиндров, прокладки головки блока цилиндров,
радиатора или теплообменника масла, необходимо производить заливку только свежей
охлаждающей жидкости. Это связано с тем, что антикоррозионная присадка при работе
охлаждающей жидкости осаждается и создает антикоррозионную защиту. В охлаждающей
жидкости бывшей в эксплуатации антикоррозионные добавки менее активны для того,
чтобы образовать защитный слой на вновь установленных деталях.
Слив охлаждающей жидкости
Предупреждение
 При открывании крышки расширительного
бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие
пары могут привести к сильным ожогам. Для этого закройте крышку расширительного
бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего
звука. После прекращения шипения медленно отвинтите, и снимите крышку с расширительного
бачка.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите переднюю часть автомобиля и закрепите
на подставках. |
| 2. Снимите нижний брызговик двигателя. |
| 3. Установите под радиатор соответствующий
контейнер. |
|
Дизельные двигатели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

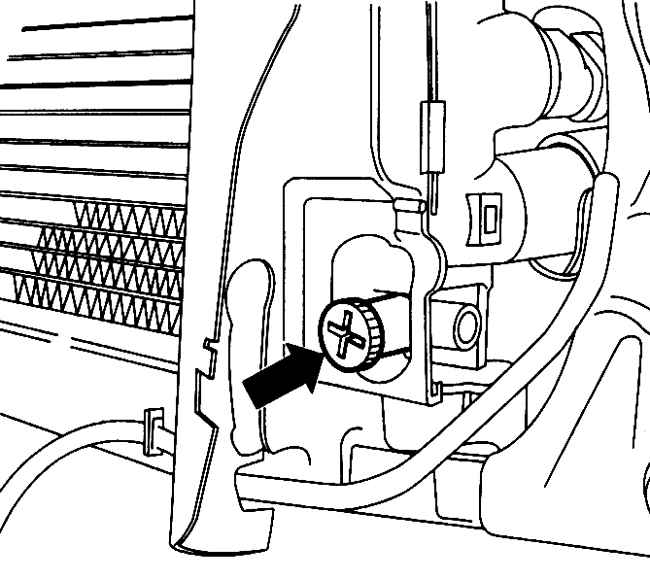

1. Используя монетку или отвертку
с широким лезвием, отвинтите резьбовую пробку для слива охлаждающей
жидкости с радиатора. |
| 2. Для более полного слива охлаждающей
жидкости снимите термостат. |
|
Четырех- и пятицилиндровые бензиновые двигатели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Используя монету или отвертку
с широким лезвием, отвинтите пробку для слива охлаждающей жидкости
с радиатора. |
 |

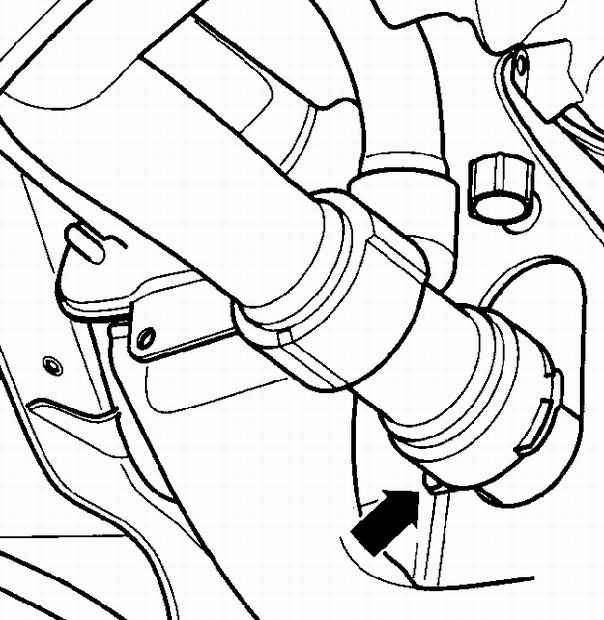

2. Отсоедините от радиатора нижний
шланг системы охлаждения. Для отсоединения шланга извлеките фиксирующую
скобу, расположенную сбоку соединительной муфты, затем отсоедините
шланг. |
 |

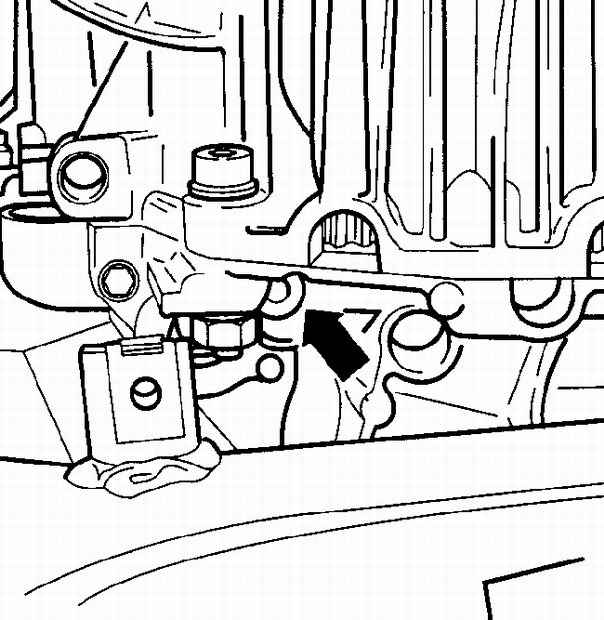

3. Вывинтите пробку слива охлаждающей
жидкости, расположенную на водяном насосе и слейте охлаждающую жидкость
из блока цилиндров двигателя. На двигателе 1,6-I с кодом AHL в связи
с отсутствием резьбовой пробки необходимо вывинтить соединительный
штуцер термостата.
|
|
Шестицилиндровые двигатели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините нижний шланг радиатора
и слейте в контейнер охлаждающую жидкость. |
 |

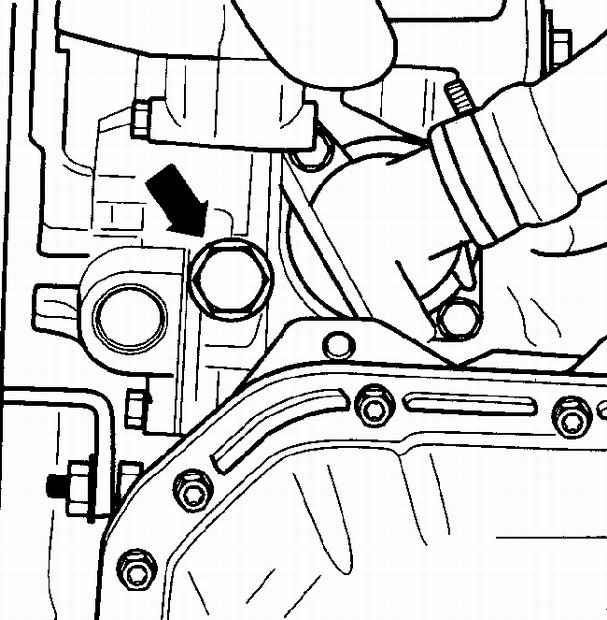

2. Для слива охлаждающей жидкости
из блока цилиндров двигателя вывинтите резьбовую пробку, расположенную
с нижней левой стороны блока цилиндров. |
| 3. Если охлаждающая жидкость сильно
загрязнена, промойте систему охлаждения. Так как охлаждающую жидкость
невозможно слить полностью из системы охлаждения, рекомендуется каждый
раз при сливе охлаждающей жидкости промывать систему охлаждения.
|
|
Заполнение системы охлаждения
До начала работ приготовьте требуемое количество охлаждающей жидкости из 50%
воды и 50% антифриза с антикоррозионной добавкой G12.
Бензиновые двигатели, кроме пятицилиндровых
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Подсоедините нижний шланг системы охлаждения к радиатору
и закрепите соединительную муфту фиксирующими скобами.
|
|
Пятицилиндровые двигатели, дизельные двигатели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Завинтите на место пробку слива охлаждающей
жидкости из радиатора и затяните ее моментом 10 Нм.
|
| 2. Ввинтите пробку слива охлаждающей жидкости
с новым уплотнительным кольцом в корпус водяного насоса и затяните
ее моментом 30 Нм.
|
| 3. Если снимался термостат, установите его
на место. |
|
Шестицилиндровые двигатели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ввинтите пробку слива охлаждающей
жидкости с новым уплотнительным кольцом в корпус водяного насоса и
затяните ее моментом 20 Нм.
|
| 2. Установите нижний брызговик
двигателя и опустите автомобиль на землю.
|
| 3. Переместите регулятор температуры
системы отопления в положение максимальной температуры. |
|

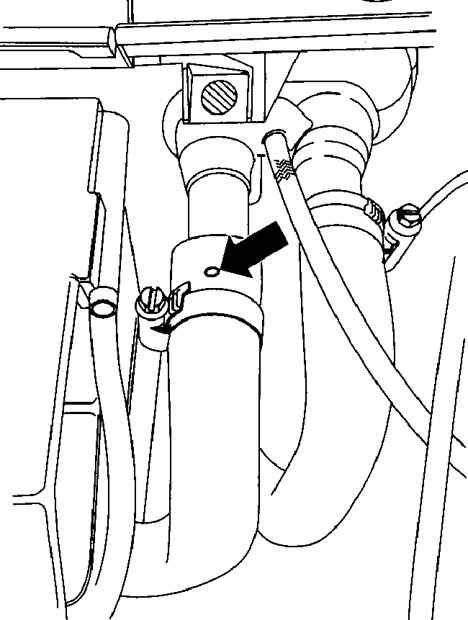

4. Около перегородки моторного
отсека ослабьте хомут крепления шланга возврата охлаждающей жидкости
от радиатора отопителя и сдвиньте со штуцера шланг настолько, чтобы
штуцер не закрывал отверстие в шланге для удаления воздуха. |
|
Шестицилиндровые двигатели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите две заглушки для удаления
воздуха, расположенные на трубах системы охлаждения около расширительного
бачка. |
 |

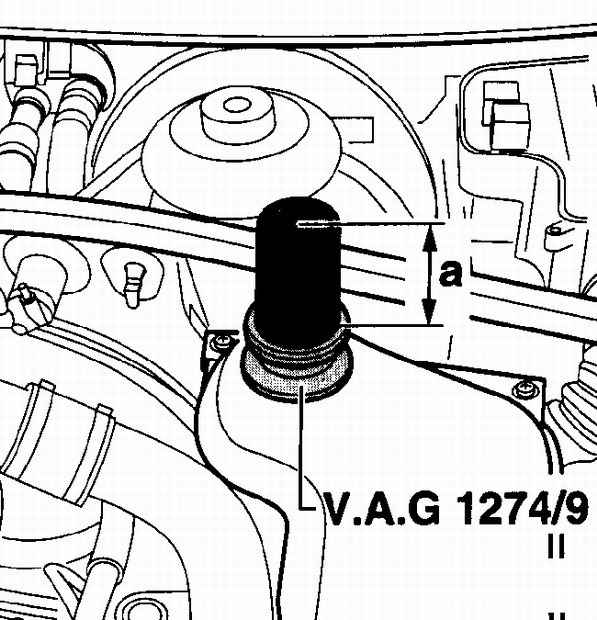

2. Вместо крышки расширительного
бачка ввинтите резьбовой переходник VAG 1274/9 с трубкой диаметром
42 мм и высотой (а)100 мм. Это необходимо для того, чтобы полностью
заполнить систему охлаждения двигателя охлаждающей жидкостью и удалить
из нее воздух. При отсутствии специального приспособления его можно
изготовить самостоятельно. Альтернативно можно отвинтить расширительный
бачок от кронштейна и поднять его вместе с подсоединенными шлангами
на 10 см и закрепить в этом положении. |
| 3. Заливку охлаждающей жидкости
производите в расширительный бачок до тех пор, пока охлаждающая жидкость
не будет вытекать через резьбовые заглушки для удаления воздуха. Завинтите
заглушки моментом 20 Нм.
|
| 4. Заливайте охлаждающую жидкость
в систему охлаждения до тех пор, пока жидкость не начнет вытекать
через отверстие в шланге для возврата охлаждающей жидкости из отопителя.
Оденьте до упора шланг на штуцер и закрепите его хомутом.
|
| 5. Если расширительный бачок снимался
с кронштейна, установите его на кронштейн. Снимите с расширительного
бачка приспособление, которое устанавливалось вместо крышки, и навинтите
крышку на расширительный бачок.
|
| 6. Запустите двигатель и удерживайте
его в течение 3 минут на оборотах 2000 об/мин.
|
| 7. Переведите двигатель на режим
холостого хода до прогрева нижнего шланга радиатора, затем выключите
двигатель.
|
| 8. Проверьте уровень охлаждающей
жидкости и при необходимости доведите его до нормы.
|
| 9. На горячем двигателе уровень
охлаждающей жидкости должен находиться на уровне метки max, а на холодном
двигателе он должен находиться между метками max и min.
|
|
|
