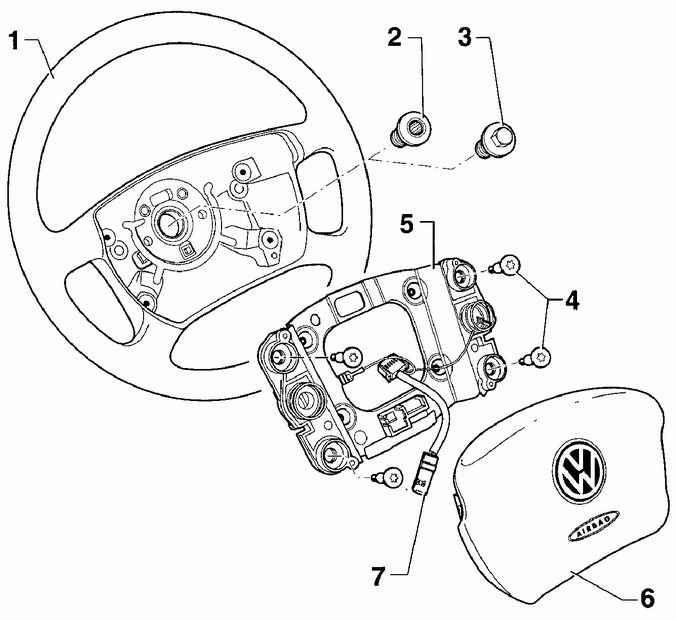

10.3. Рулевое колесоЭлементы рулевого колеса (с четырьмя спицами)
1 – рулевое колесо,
2 – болт с рифленым углублением под ключ, 60 Нм,
3 – болт, 75 Нм,
4 – винт, 5 Нм,
|
5 – крепежная пластина,
6 – подушка безопасности,
7 – одноконтактный разъем подушки безопасности
|
Предупреждение
 Болт 2 имеет защитное покрытие
и может использоваться не более пяти раз.
При установке болта 3 желательно
заменить болт с шестигранной головкой на болт с рифленым углублением под ключ.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите подушку безопасности с центральной
части рулевого колеса.
|
| 2. Установите передние колеса для движения
прямо вперед. При этом рулевое колесо должно находиться в среднем
положении. |
| 3. Используя маркер или краску, отметьте взаимное
положение рулевого колеса и рулевого вала.
|
| 4. Отвинтите центральный болт крепления рулевого
колеса и снимите рулевое колесо с рулевого вала.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите рулевое колесо на шлицы рулевого
вала таким образом, чтобы совпали метки, нанесенные перед снятием
рулевого колеса. При установке рулевого колеса передние колеса автомобиля
должны быть установлены в положение прямолинейного движения, а переключатель
поворотов должен находиться в нейтральном положении.
|
| 2. Закрепите рулевое колесо болтом с рифленым
углублением под ключ и затяните его моментом 60 Нм.
|
| 3. Установите подушку безопасности.
|
| 4. Проведите контрольную поездку. При движении
автомобиля по прямой линии спицы рулевого колеса должны находиться
в горизонтальном положении. В противном случае снимите рулевое колесо
и при установке сместите его в соответствующую сторону. Проверьте
и, при необходимости, отрегулируйте углы установки колес.
|
| 5. Проверьте работу звукового сигнала и автоматический
возврат переключателя поворотов в нейтральное положение после прохождения
поворота.
|
|
|
